модель 2006 года
- Модель Firecat 700
- Код модели FIRECAT 700 BLACK (S2006F7FCAUSB)

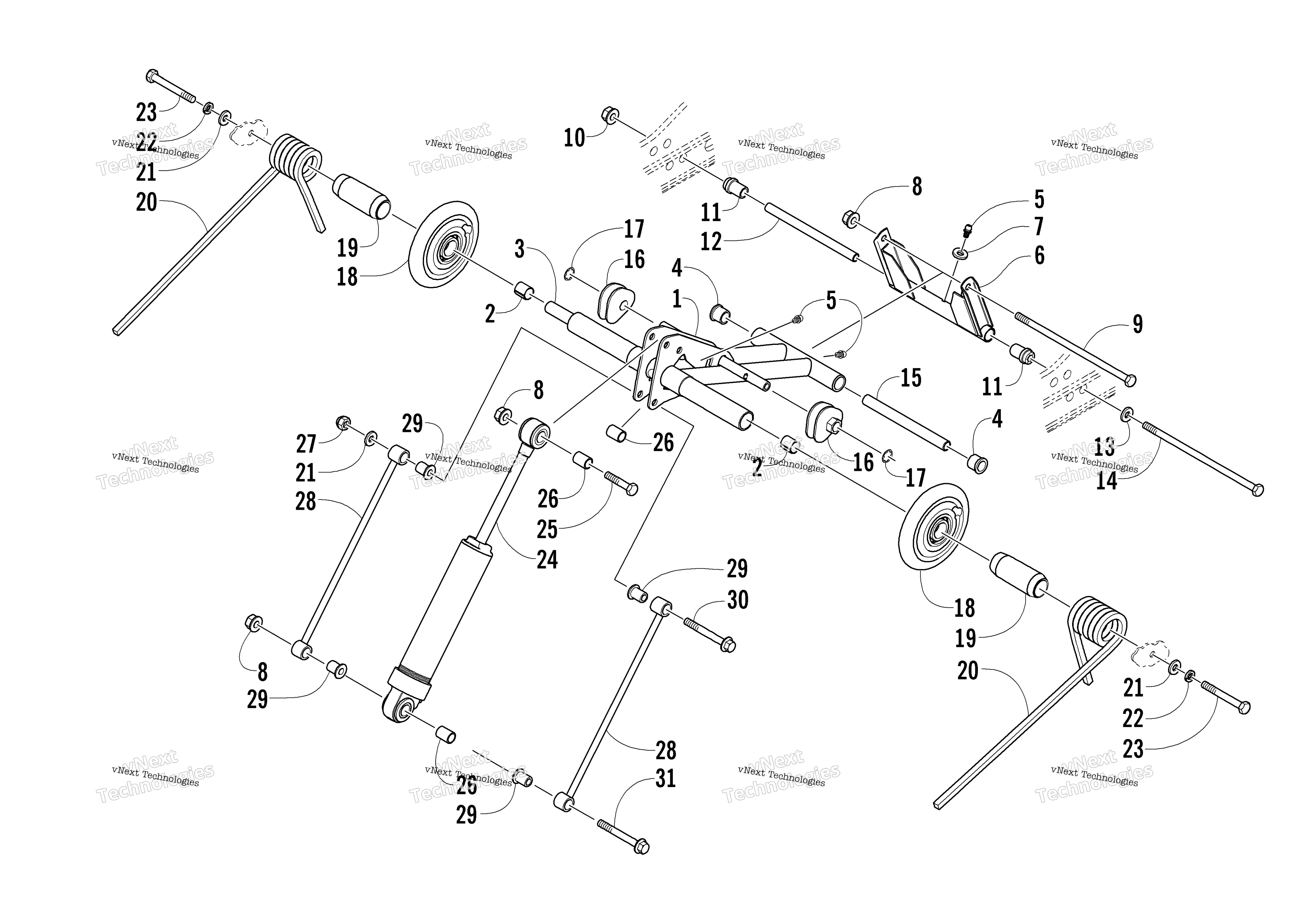

Схема задней части Suspension Rear Arm Assembly для FIRECAT 700 BLACK (S2006F7FCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM,IDLER-FAB (inc. 2-4 and two No. 5) art. 1704-455
По запросу
2
Bearing art. 3604-095
По запросу
3
Axle, Inner Carriage art. 3604-096
По запросу
4
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
5
Фиттинг art. 1623-010
По запросу
6
Arm, Rear Black (inc. one No. 5 and 7) art. 1704-019
По запросу
7
WASHER- GREASE FITTING art. 1623-011
По запросу
8
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
9
Screw, Cap art. 1623-086
По запросу
10
Гайка Arctic Cat art. 8047-490
от 168 ₽
11
Втулка Arctic Cat art. 2604-664
от 7 802 ₽
12
Ось рычага задней подвески Arctic Cat art. 2604-663
от 2 310 ₽
13
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
14
Screw, Cap art. 1623-037
По запросу
15
Ось рычага задней подвески Arctic Cat art. 2604-370
По запросу
16
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
16
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
17
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
18
Wheel, Idler art. 2604-992
По запросу
19
Sleeve, Spring art. 2604-993
По запросу
20
Spring, Suspension - Right art. 0704-926
По запросу
20
Spring, Suspension - Left art. 0704-927
По запросу
21
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
22
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
23
Screw, Cap art. 8002-226
По запросу
24
SHOCK,REAR ARM-ZERO PRO art. 1704-454
По запросу
25
Screw, Cap art. 8002-227
По запросу
26
Sleeve art. 1604-139
По запросу
27
Nut, Hex - Thin Lock art. 8041-486
По запросу
28
Link, Rear Shock art. 0704-361
По запросу
29
Axle, Link - Flanged art. 2604-531
По запросу
30
Screw, Cap art. 1623-219
По запросу
31
Screw, Cap art. 8020-234
По запросу
