модель 2006 года
- Модель Firecat 700
- Код модели FIRECAT 700 BLACK (S2006F7FCAUSB)

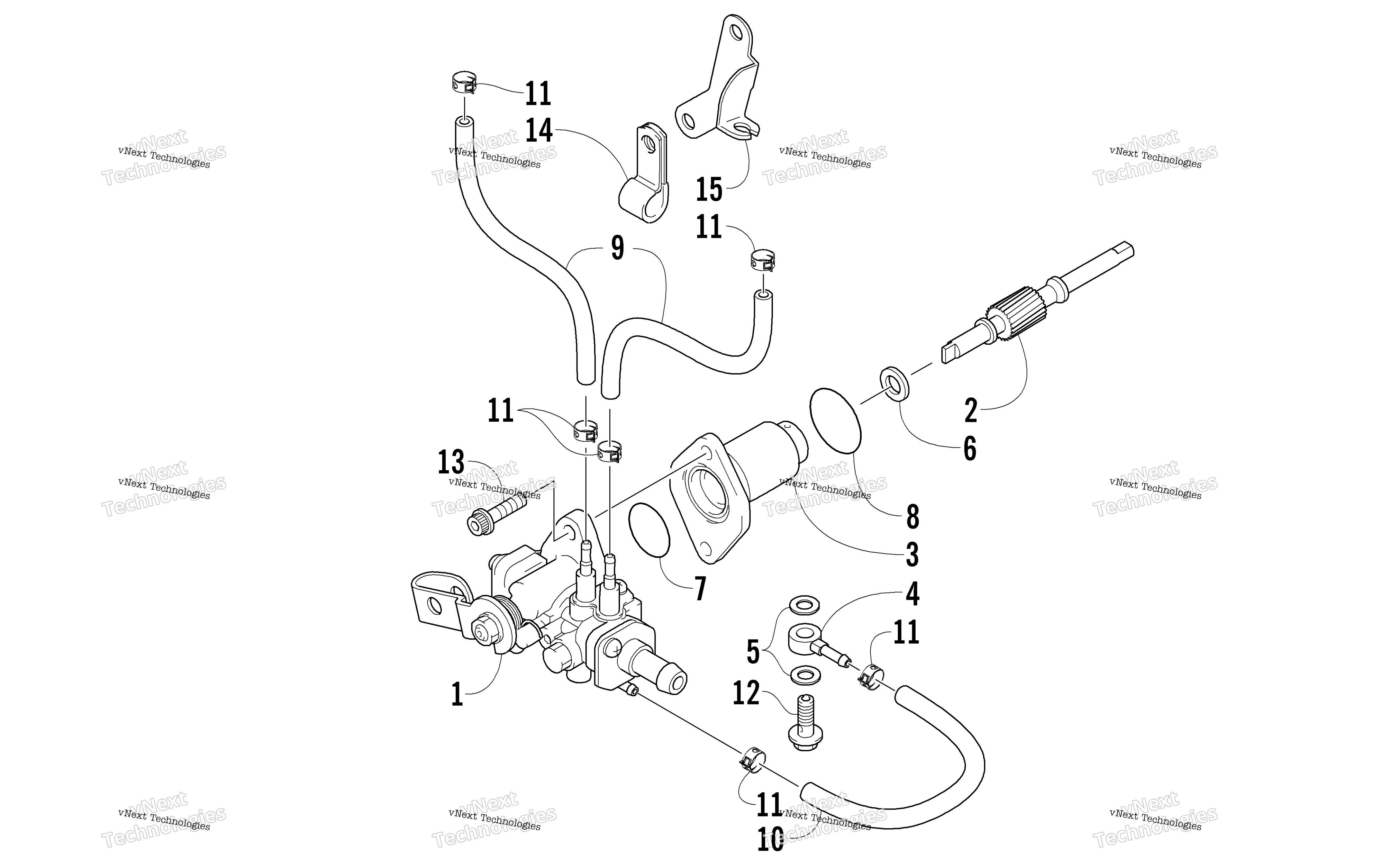

Схема масляного насоса для FIRECAT 700 BLACK (S2006F7FCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Oil art. 3006-726
По запросу
2
Вал привода масляного насоса Arctic Cat art. 3006-520
от 20 790 ₽
3
Retainer, Oil Pump Input Shaft art. 3007-916
По запросу
4
Valve, Check art. 3004-805
По запросу
5
Washer, Driven art. 3402-009
По запросу
6
WASHER,M10X18X1 art. 3423-300
По запросу
7
Кольцо Arctic Cat art. 3008-030
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
8
Кольцо Arctic Cat art. 3005-126
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
9
Hose art. 3008-035
По запросу
10
Hose art. 3005-357
По запросу
11
Clamp, Hose art. 3008-037
По запросу
12
Bolt, Union art. 3004-346
По запросу
13
Bolt art. 3004-893
По запросу
14
Clamp art. 3005-696
По запросу
15
Bracket, Oil Pump art. 3006-715
По запросу
