модель 2006 года
- Модель Firecat 700
- Код модели FIRECAT 700 BLACK (S2006F7FCAUSB)

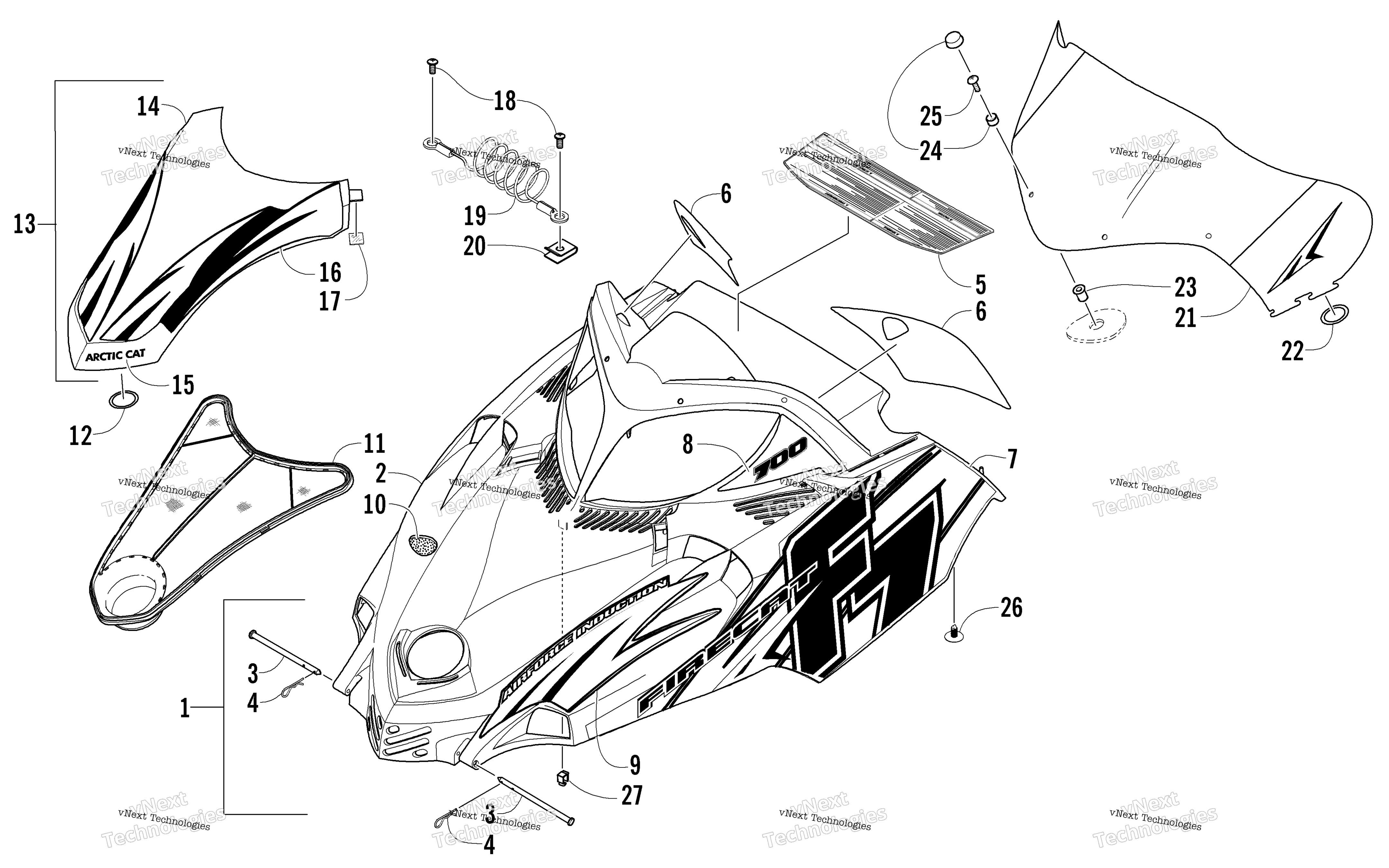

Схема Hood и Windshield узла для FIRECAT 700 BLACK (S2006F7FCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-9) art. 1718-837
По запросу
2
Hood w/o Decals - Black (inc. 3-5) art. 1718-636
По запросу
3
Pin, Clevis art. 1623-026
По запросу
4
Clip, Hairpin art. 0623-847
По запросу
5
DECAL, CAUTION/WARNING art. 4611-496
По запросу
6
Decal, Console - Right art. 6611-894
По запросу
6
Decal, Console - Left art. 6611-895
По запросу
7
Decal, Hood - Lower Right art. 6611-900
По запросу
7
Decal, Hood - Lower Left art. 6611-901
По запросу
8
Decal, Hood - Light - Right art. 6611-904
По запросу
8
Decal, Hood - Light - Left art. 6611-905
По запросу
9
Decal, Hood - Upper Left art. 6611-911
По запросу
9
Decal, Hood - Upper Right art. 6611-910
По запросу
10
Foam, Hood art. 0617-466
По запросу
11
SCREEN,HOOD-AIR INTAKE art. 3606-150
По запросу
12
O-Ring art. 2606-801
По запросу
13
Cover, Hood - w/Decals - Black (inc. 14-17) art. 1718-844
По запросу
14
Cover, Hood - w/o Decals art. 2706-031
По запросу
15
Decal, Hood - “Arctic Cat” art. 3611-679
По запросу
16
Decal, Cover - Left art. 6611-893
По запросу
16
Decal, Cover - Right art. 6611-892
По запросу
17
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
18
Screw, Self-Tapping art. 0623-302
По запросу
19
Cable, Hood art. 2606-726
По запросу
20
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
21
Стекло ветровое Arctic Cat art. 4606-025
По запросу
22
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
23
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
24
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
25
Screw, Machine art. 0623-902
По запросу
26
Plug art. 0623-544
По запросу
27
Clip, Cable art. 0123-394
По запросу
