модель 2007 года
- Модель Panther 660
- Код модели PANTHER 660 TRAIL (S2007PAFLCUSB)

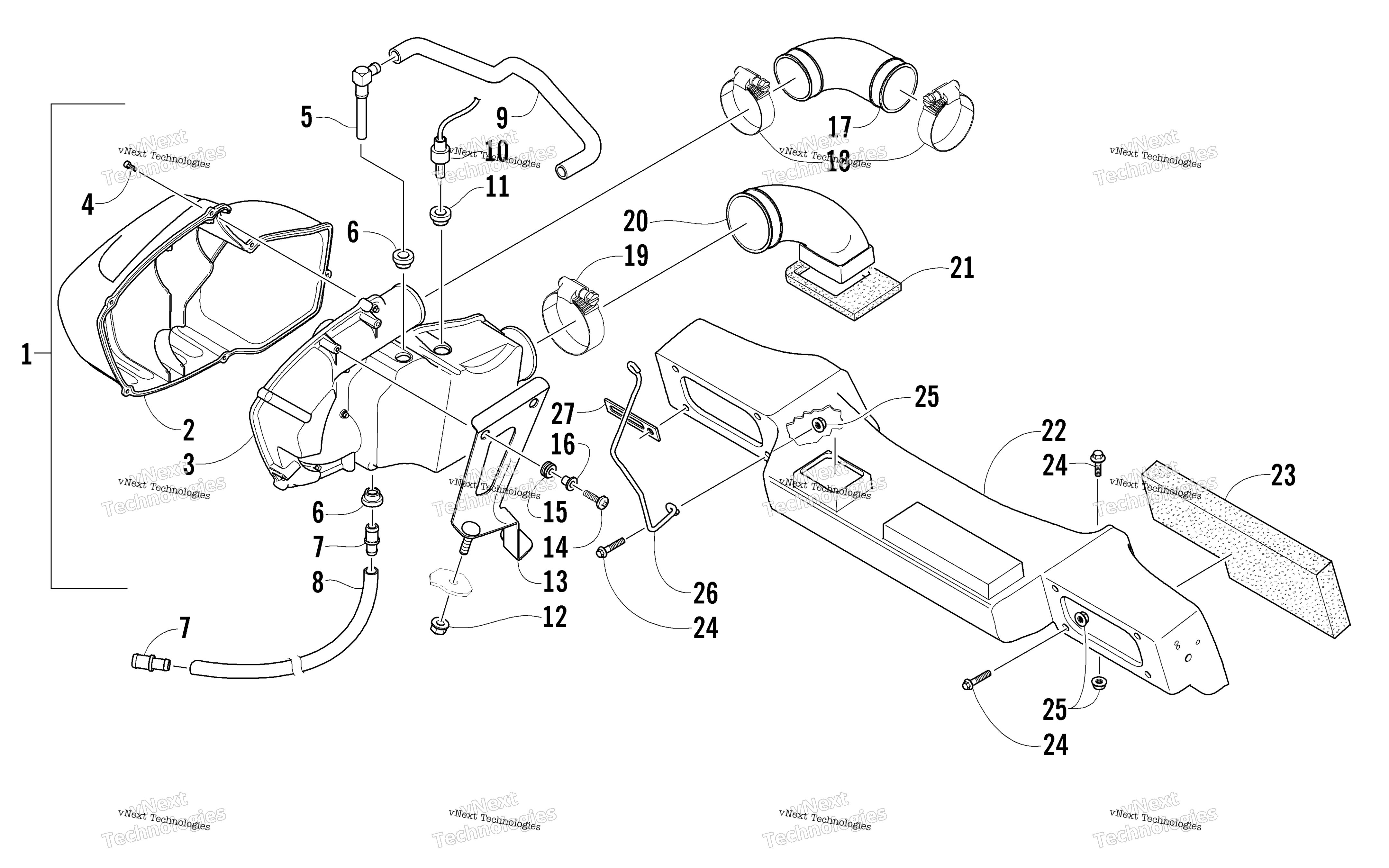

Схема Воздушный Silencer узла для PANTHER 660 TRAIL (S2007PAFLCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-6 and one No. 7) art. 0770-605
По запросу
2
Cover, Outer art. 1670-434
По запросу
3
Cover, Inner art. 0770-621
По запросу
4
Screw, Machine art. 8019-397
По запросу
5
Fitting, Elbow art. 1670-515
По запросу
6
Grommet art. 1670-507
По запросу
7
Fitting, Straight art. 1670-516
По запросу
8
Hose, Drain art. 0610-529
По запросу
9
Hose, Breather art. 0610-489
По запросу
10
Sensor, Air Temperature art. 3006-656
По запросу
11
Grommet, Air Temperature Sensor art. 3006-657
По запросу
12
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
13
Bracket, Mounting - Air Silencer art. 0707-737
По запросу
14
Screw, Plastite art. 1623-135
По запросу
15
Isolator, Rubber art. 1670-545
По запросу
16
Bushing art. 0607-737
По запросу
17
Воздухозаборник Arctic Cat art. 0610-491
По запросу
18
Clamp, Hose art. 0214-027
По запросу
19
CLAMP,HOSE #44 art. 0214-032
По запросу
20
Tube, Inlet art. 0610-490
По запросу
21
Seal, Air Silencer/Plenum art. 0617-410
По запросу
22
Plenum, Air Silencer art. 1670-432
По запросу
23
Foam, Plenum - Intake art. 0617-270
По запросу
24
Screw, Cap art. 8020-040
По запросу
25
Nut, Lock art. 8047-366
По запросу
26
WIREFORM, GUIDE-HARNESS/ROPE-PTD BLK art. 0707-705
По запросу
27
Зажим Arctic Cat art. 1623-984
По запросу
