модель 2007 года
- Модель Panther 660
- Код модели PANTHER 660 TRAIL (S2007PAFLCUSB)

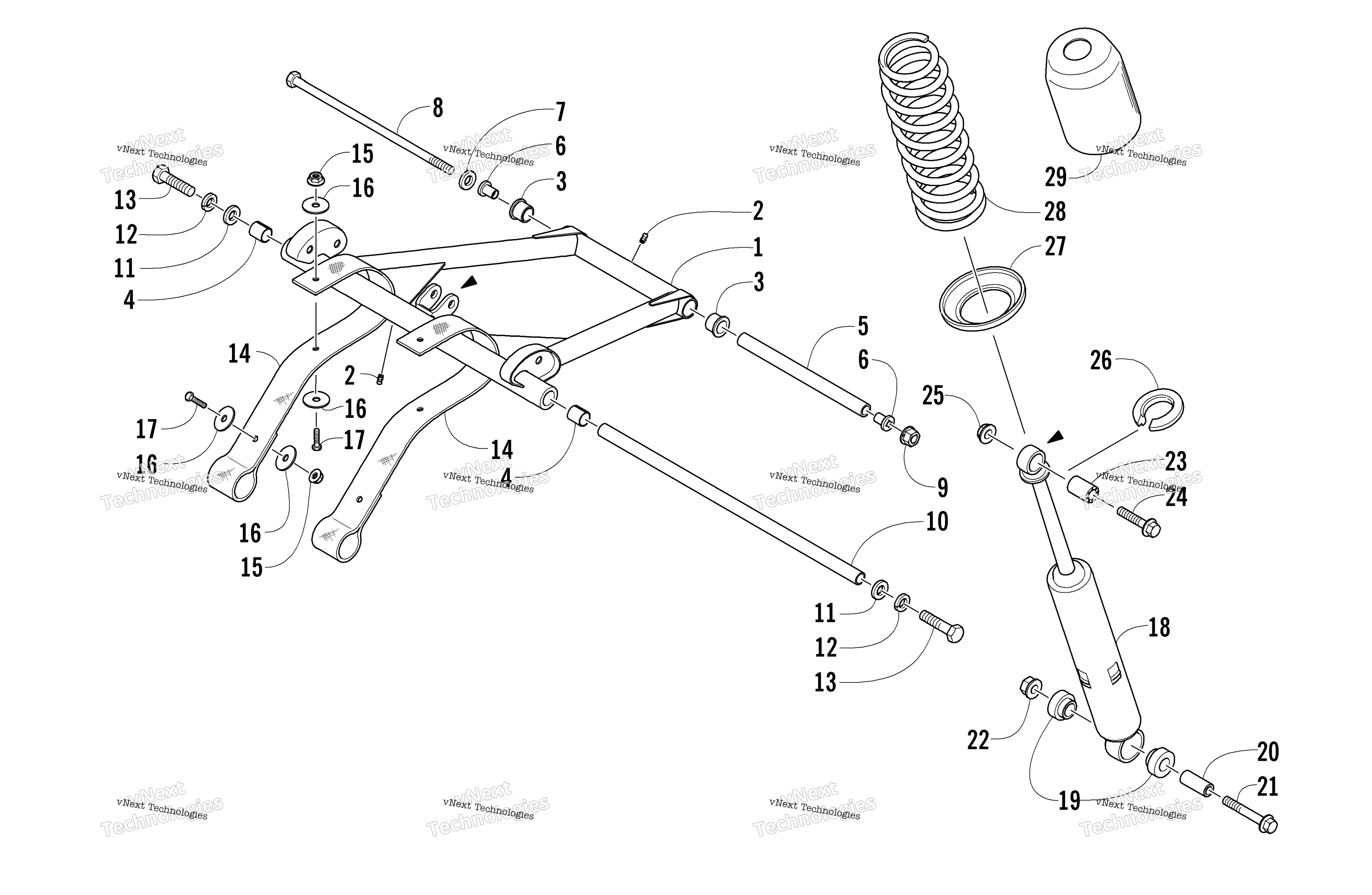

Схема задней части Suspension Front Arm Assembly для PANTHER 660 TRAIL (S2007PAFLCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM, FRONT-FABR (inc. 2-4) art. 1704-335
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
4
Втулка Arctic Cat art. 0603-083
По запросу
5
Tube, Axle art. 2604-963
По запросу
6
Втулка переднего рычага Arctic Cat art. 2603-497
По запросу
7
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 1 шт.
8
Screw, Cap art. 1623-037
По запросу
9
Гайка Arctic Cat art. 8047-490
от 168 ₽
10
Axle, Inner Carriage art. 0114-163
По запросу
11
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
12
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
13
Болт art. 8002-224
По запросу
14
Strap, Limiter art. 3604-103
По запросу
15
Nut, Lock art. 8047-366
По запросу
16
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
17
Screw, Cap art. 8002-043
По запросу
18
Shock Absorber, Front Arm art. 3604-017
По запросу
19
Втулка амортизатора Arctic Cat art. 1604-384
от 578 ₽
20
Палец металлический Arctic Cat art. 1604-329
от 4 694 ₽
21
SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y art. 8020-228
По запросу
22
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
23
Втулка Arctic Cat art. 1603-531
По запросу
24
Screw, Cap art. 8020-226
По запросу
25
Nut, Hex - Thin Lock art. 8041-486
По запросу
26
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 1 шт.
Подписаться
27
Retainer, Spring - Painted Black - Shock art. 2703-187
По запросу
28
Spring, Compression art. 1603-254
По запросу
29
Кожух пружины амортизатора Arctic Cat art. 0604-590
По запросу
