модель 2007 года
- Модель Panther 660
- Код модели PANTHER 660 TRAIL (S2007PAFLCUSB)

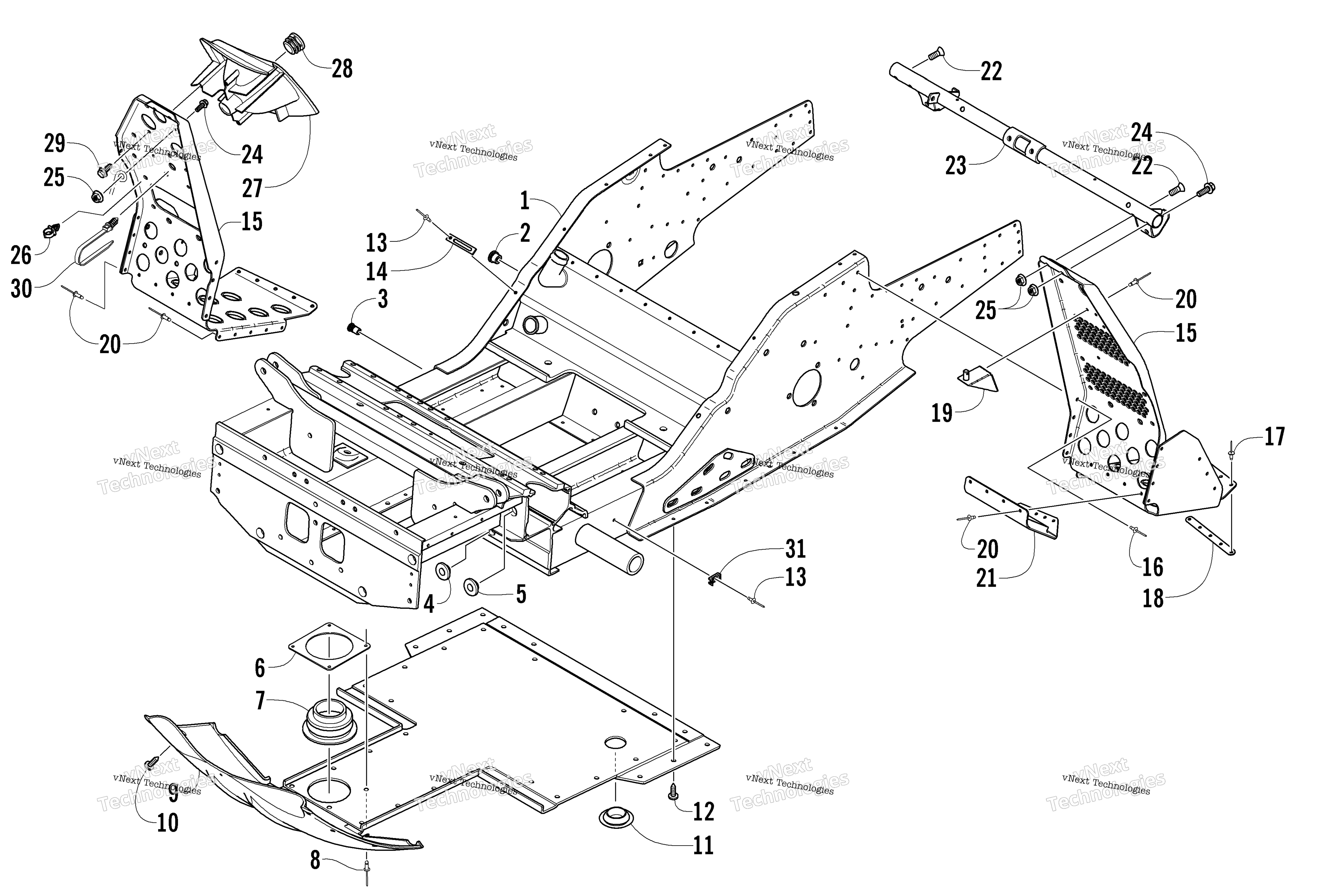

Схема передней части Frame And Footrest Assembly для PANTHER 660 TRAIL (S2007PAFLCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly (inc. 2-5) art. 0707-820
По запросу
2
Insert art. 0623-581
По запросу
3
Insert art. 0623-582
По запросу
4
Insert, Lower A-Arm Mount art. 0607-420
По запросу
5
Insert, Upper A-Arm Mount art. 0607-421
По запросу
6
Ring, Exhaust Outlet art. 0712-952
По запросу
7
Boot, Exhaust art. 1612-027
По запросу
8
Rivet art. 8060-508
По запросу
9
Belly Pan - Center Platinum art. 3706-396
По запросу
10
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
11
Сливная пробка Arctic Cat art. 2606-367
По запросу
12
Винт-саморез Arctic Cat art. 1623-129
По запросу
13
Rivet art. 8060-506
По запросу
14
Зажим Arctic Cat art. 1623-984
По запросу
15
Footrest - Left art. 2606-733
По запросу
15
Footrest - Right Platinum art. 3606-782
По запросу
16
Rivet art. 0623-341
По запросу
17
Rivet art. 0623-282
По запросу
18
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
19
Bracket, Mounting - Guard art. 0705-173
По запросу
20
Rivet art. 0623-166
По запросу
21
Plate, Backing - Right art. 2606-458
По запросу
21
Plate, Backing - Left art. 2606-459
По запросу
22
Screw, Machine art. 8019-615
По запросу
23
Support, Steering art. 1705-095
По запросу
24
Screw, Cap art. 8020-040
По запросу
25
Nut, Lock art. 8047-366
По запросу
26
Clip, Routing Optional art. 0623-101
По запросу
27
Cup, Recoil Rope art. 1706-099
По запросу
28
Cap art. 0623-831
По запросу
29
Screw, Self-Tapping art. 0623-297
По запросу
30
Tie, Cable - Push Mount art. 0623-677
По запросу
31
Spacer art. 0623-228
По запросу
