модель 2007 года
- Модель Panther 660
- Код модели PANTHER 660 TRAIL (S2007PAFLCUSB)

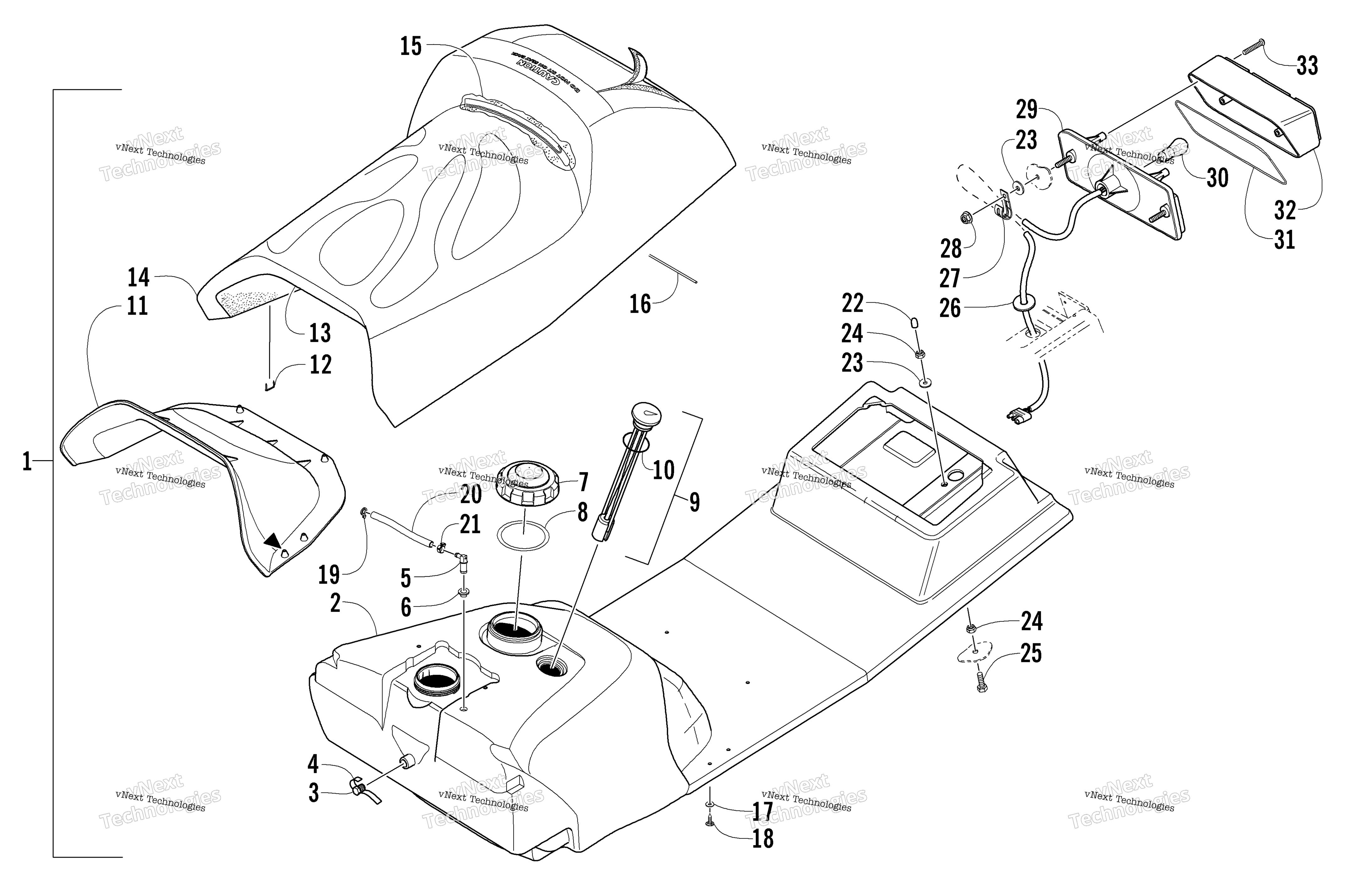

Схема топливный Tank, Seat, и Taillight узла для PANTHER 660 TRAIL (S2007PAFLCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-18) art. 2718-030
По запросу
2
TANK/SEATBASE, GAS-ASSY-02 600 EFI (inc. 3-10) art. 0770-558
По запросу
3
Plug, Gas Tank art. 0670-243
По запросу
4
Tape, Teflon art. 0670-289
По запросу
5
Fitting, Oil Tank art. 1670-494
По запросу
6
Grommet art. 1670-325
По запросу
7
Крышка бензобака art. 0470-541
По запросу
8
Gasket, Gas Tank Cap art. 1670-228
По запросу
9
GAUGE, FUEL,W/GASKET - PRESS FIT (inc. 10) art. 1670-241
По запросу
10
Seal, Fuel Gauge art. 0470-400
По запросу
11
Insert, Seat Foam art. 1606-126
По запросу
12
Staple art. 0624-528
По запросу
13
Foam, Seat Cushion art. 3706-310
По запросу
14
Cover, Seat (inc. 15) art. 3706-493
По запросу
15
Wire, Seat art. 3606-363
По запросу
16
Wire, Seat art. 2606-943
По запросу
17
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
18
Screw, Self-Tapping art. 0623-309
По запросу
19
Clip, Routing Optional art. 0623-101
По запросу
20
Hose - 100 ft art. 6101-001
По запросу
20
Hose - 50 ft art. 6101-009
По запросу
21
Clamp, 10mm art. 1623-042
По запросу
22
Cap, Protector art. 0623-404
По запросу
23
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
24
Nut, Lock art. 8047-366
По запросу
25
Screw, Cap art. 8020-042
По запросу
26
Seal, Foam - Seat-Base art. 0617-136
По запросу
27
Зажим Arctic Cat art. 1623-984
По запросу
28
Nut art. 0623-038
от 110 ₽
29
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
30
Лампочка Arctic Cat art. 0109-460
от 221 ₽
31
Gasket, Taillight Lens art. 0609-092
По запросу
32
Стекло заднего фонаря art. 0609-090
По запросу
33
Screw, Retaining art. 0609-093
По запросу
