модель 2007 года
- Модель Z570
- Код модели Z 570 ORANGE (S2007ZADFCUSO)

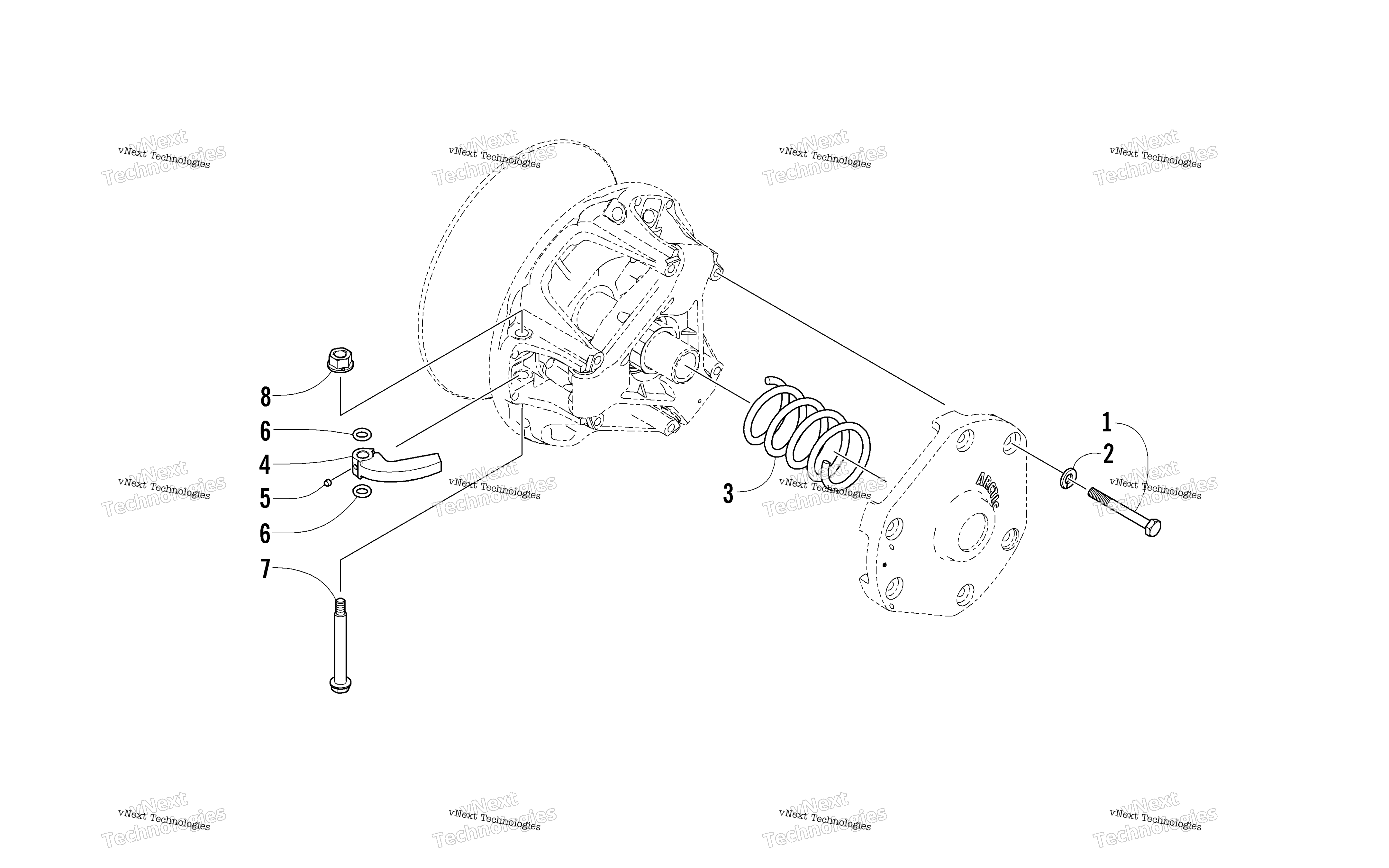

Схема привода Clutch для Z 570 ORANGE (S2007ZADFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
CLUTCH, DRIVE, UNCAL (370/440) art. 0746-168
По запросу
0
Кит крепления грузиков вариатора Arctic Cat art. 4639-674
По запросу
1
Винт Arctic Cat art. 1623-442
По запросу
2
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
3
Spring, Drive Clutch - Red art. 0646-149
По запросу
3
Spring, Drive Clutch - Yellow/Green (Over 5,000 ft Alt.) art. 0646-147
По запросу
4
Arm, Cam (inc. 5) art. 0746-771
По запросу
4
Arm, Cam (inc. 5) (Over 9,000 ft Alt.) art. 0746-772
По запросу
5
Винт крепления грузика ведущего вариатора Arctic Cat art. 1623-183
от 420 ₽
6
Кольцо грузика вариатора Arctic Cat art. 1602-692
от 90 ₽
7
Ось грузика вариатора Arctic Cat art. 0646-747
от 2 310 ₽
8
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
