модель 2007 года
- Модель Z570
- Код модели Z 570 ORANGE (S2007ZADFCUSO)

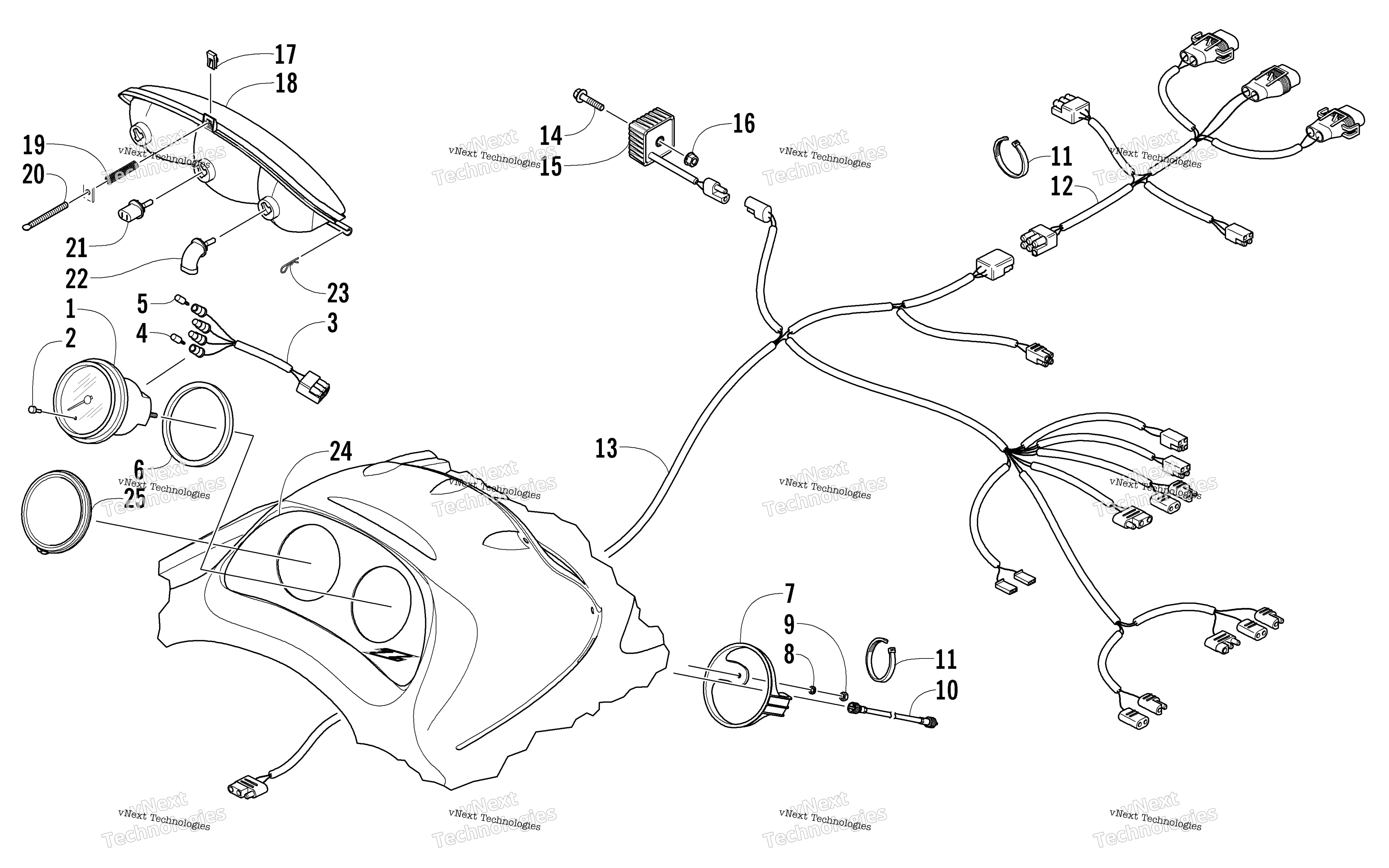

Схема headlight, Instruments, и Wiring Assemblies для Z 570 ORANGE (S2007ZADFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
SPEEDOMETER, 100MPH-W/O AC LOGO (inc. 2-5) art. 0620-238
По запросу
2
Knob, Tripmeter art. 0620-073
По запросу
3
Harness, Bulb - Speedometer (inc. 4-5) art. 0620-151
По запросу
4
BULB,T-10 WEDGE BASE-12V 1.7W art. 0620-149
По запросу
5
Bulb art. 0230-020
По запросу
6
Прокладка Arctic Cat art. 0620-135
от 578 ₽
7
Держатель спидометра Arctic Cat art. 0620-134
По запросу
8
Washer art. 8050-212
По запросу
9
Nut art. 0623-038
от 110 ₽
10
Трос спидометра Arctic Cat art. 0620-269
от 1 916 ₽
11
Зажим Arctic Cat art. 0123-788
По запросу
12
Harness, Hood art. 0686-515
По запросу
13
Harness, Main art. 1686-083
По запросу
14
Болт рулевой сошки Arctic Cat art. 8020-045
По запросу
15
Regulator, Voltage art. 0630-181
По запросу
16
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
17
U-Nut art. 0623-757
По запросу
18
Фара ( стекло затерто от упаковки) art. 0609-250
По запросу
19
Spring, Adjuster art. 0623-466
По запросу
20
Screw, Thumb art. 0623-467
По запросу
21
Лампа фары Arctic Cat art. 0609-252
По запросу
22
Лампа art. 0609-251
По запросу
23
Clip, Hairpin art. 0623-847
По запросу
24
Decal, Console - “Z” art. 7611-307
По запросу
25
Заглушка панели приборов Arctic Cat art. 2606-069
По запросу
