модель 2007 года
- Модель Z570
- Код модели Z 570 ORANGE (S2007ZADFCUSO)

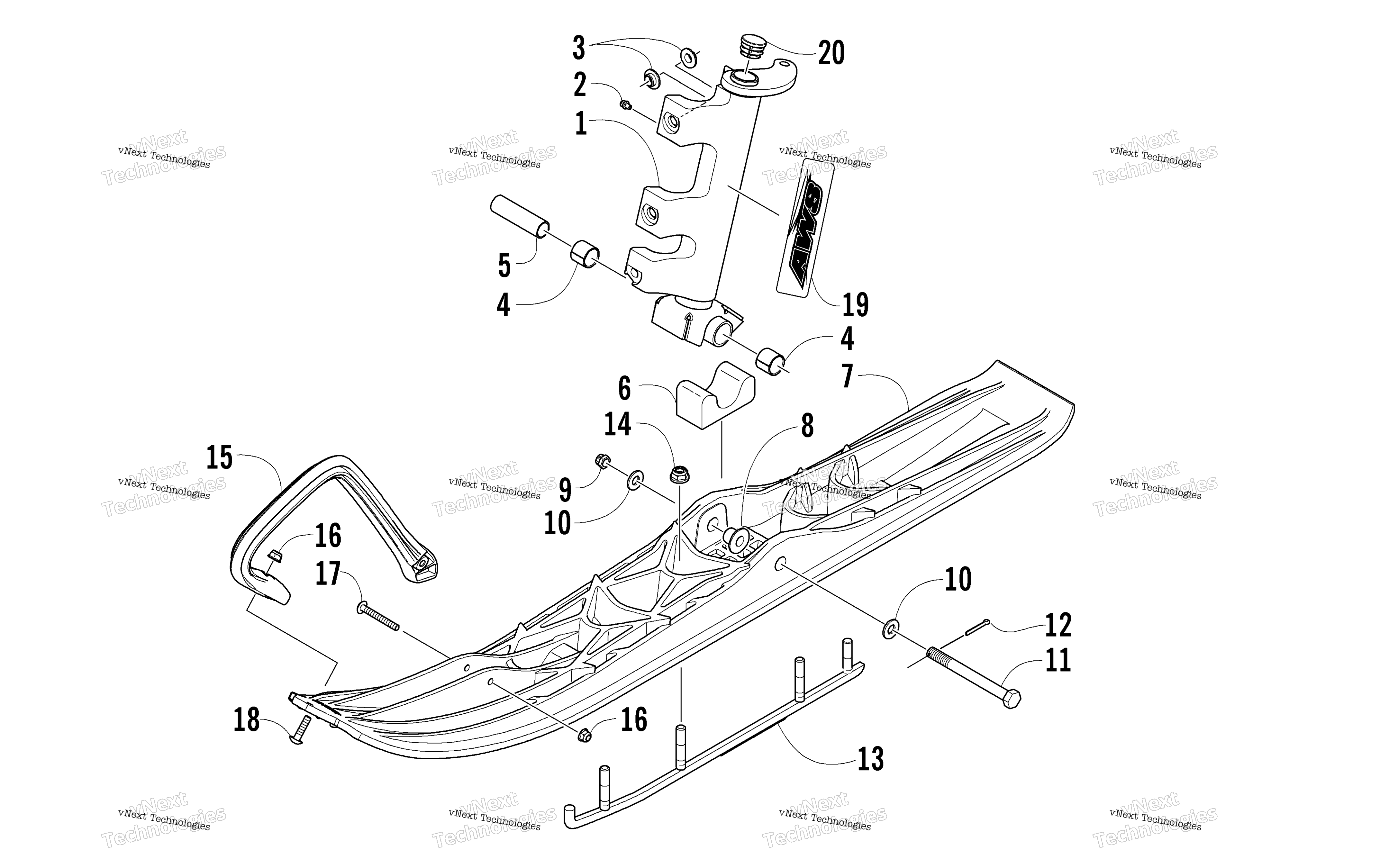

Схема Ski и Spindle узла для Z 570 ORANGE (S2007ZADFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Spindle, Steering - Left Platinum (inc. 2-4) art. 2703-007
По запросу
1
Spindle, Steering - Right Platinum (inc. 2-4) art. 2703-006
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Insert, Spindle art. 0603-647
По запросу
4
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
5
AXLE,SPINDLE art. 2603-548
По запросу
6
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
7
Ski, Plastic - Black art. 2603-599
По запросу
8
Insert art. 2603-397
По запросу
9
Nut, Lock art. 0123-296
По запросу
10
Washer art. 0623-728
По запросу
11
Болт крепления лыжи Arctic Cat art. 0623-776
По запросу
12
Шплинт art. 0123-458
По запросу
13
Wearbar art. 2603-535
По запросу
14
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
15
Handle, Plastic Ski - Black art. 2603-598
По запросу
16
Nut, Lock art. 8047-366
По запросу
17
Screw, Machine art. 1623-688
По запросу
18
Screw, Machine art. 1623-689
По запросу
19
Decal, “AWS” - Spindle - Left art. 7611-315
По запросу
19
Decal, “AWS” - Spindle - Right art. 7611-314
По запросу
20
Cap art. 0623-831
По запросу
