модель 2007 года
- Модель Z570
- Код модели Z 570 ORANGE (S2007ZADFCUSO)

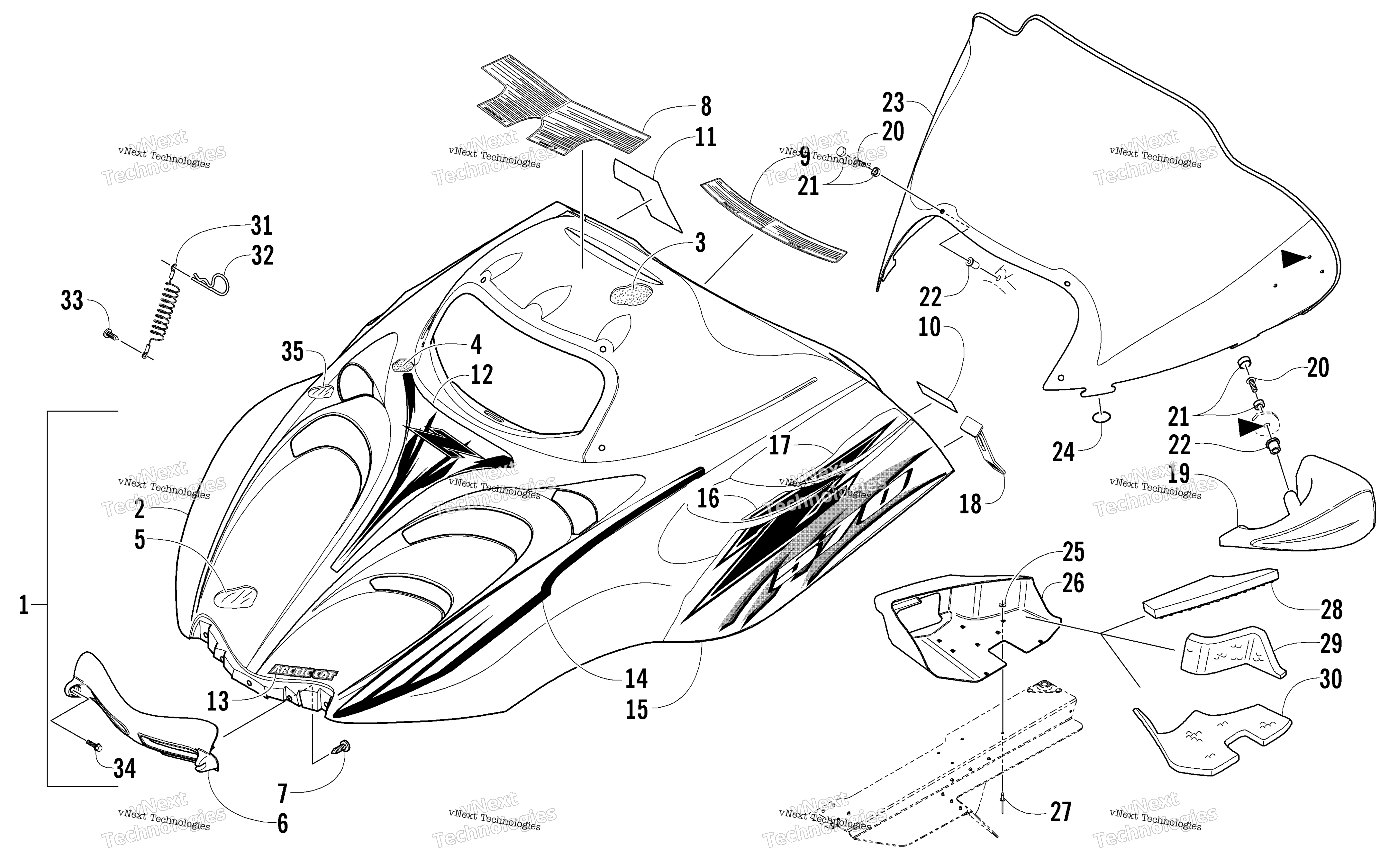

Схема Hood и Windshield узла для Z 570 ORANGE (S2007ZADFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Orange (inc. 2-10 and 12-17 and 35) art. 2718-026
По запросу
2
Hood w/o Decals - Orange (inc. 3-10 and 35) art. 2718-037
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-478
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-479
По запросу
4
Foam, Hood - Middle art. 0617-475
По запросу
5
Foil, Hood - Right art. 1606-938
По запросу
5
Foil, Hood - Left art. 1606-939
По запросу
6
Накладка капота art. 1606-720
По запросу
7
Винт Arctic Cat art. 2623-164
от 368 ₽
8
Decal, Warning - General and Brake art. 3611-485
По запросу
9
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
10
Decal, Warning - Seating Capacity art. 3611-509
По запросу
11
Decal, Reverse Not required for this model art. 3611-580
По запросу
12
Decal, Hood - Crest art. 7611-322
По запросу
13
Decal, “Arctic Cat” - Hood art. 7611-323
По запросу
14
Decal, Hood - Forward Left art. 7611-321
По запросу
14
Decal, Hood - Forward Right art. 7611-320
По запросу
15
Decal, Hood - Lower Left art. 7611-325
По запросу
15
Decal, Hood - Lower Right art. 7611-324
По запросу
16
Decal, Hood - Vent - Center Left art. 7611-319
По запросу
16
Decal, Hood - Vent - Center Right art. 7611-318
По запросу
17
Decal, Hood - Vent - Upper Left art. 7611-317
По запросу
17
Decal, Hood - Vent - Upper Right art. 7611-316
По запросу
18
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
19
KIT, MIRROR WS MOUNT-BLK (inc. six No. 20-22) Not required for this model art. 2639-477
от 3 344 ₽
20
Screw, Machine art. 0623-902
По запросу
21
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
22
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
23
Windshield art. 4606-404
По запросу
24
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
25
Washer art. 0123-802
от 110 ₽
26
Duct, Air-Out art. 2606-370
По запросу
27
Rivet art. 8060-508
По запросу
28
Foam, Air-Out Duct - Top art. 0617-427
По запросу
29
Foam, Air-Out Duct - Side art. 0617-428
По запросу
30
Foam, Air-Out Duct - Bottom art. 0617-425
По запросу
31
Cable, Hood art. 1606-158
По запросу
32
Clip, Hairpin art. 0623-805
По запросу
33
Screw, Self-Tapping art. 0623-057
По запросу
34
Болт переднего пластика Arctic Cat art. 1623-016
от 2 510 ₽
35
Foil, Protective art. 0619-206
По запросу
