модель 2009 года
- Модель CFR8
- Код модели CFR8 BLACK (S2009CFHRCUSB)

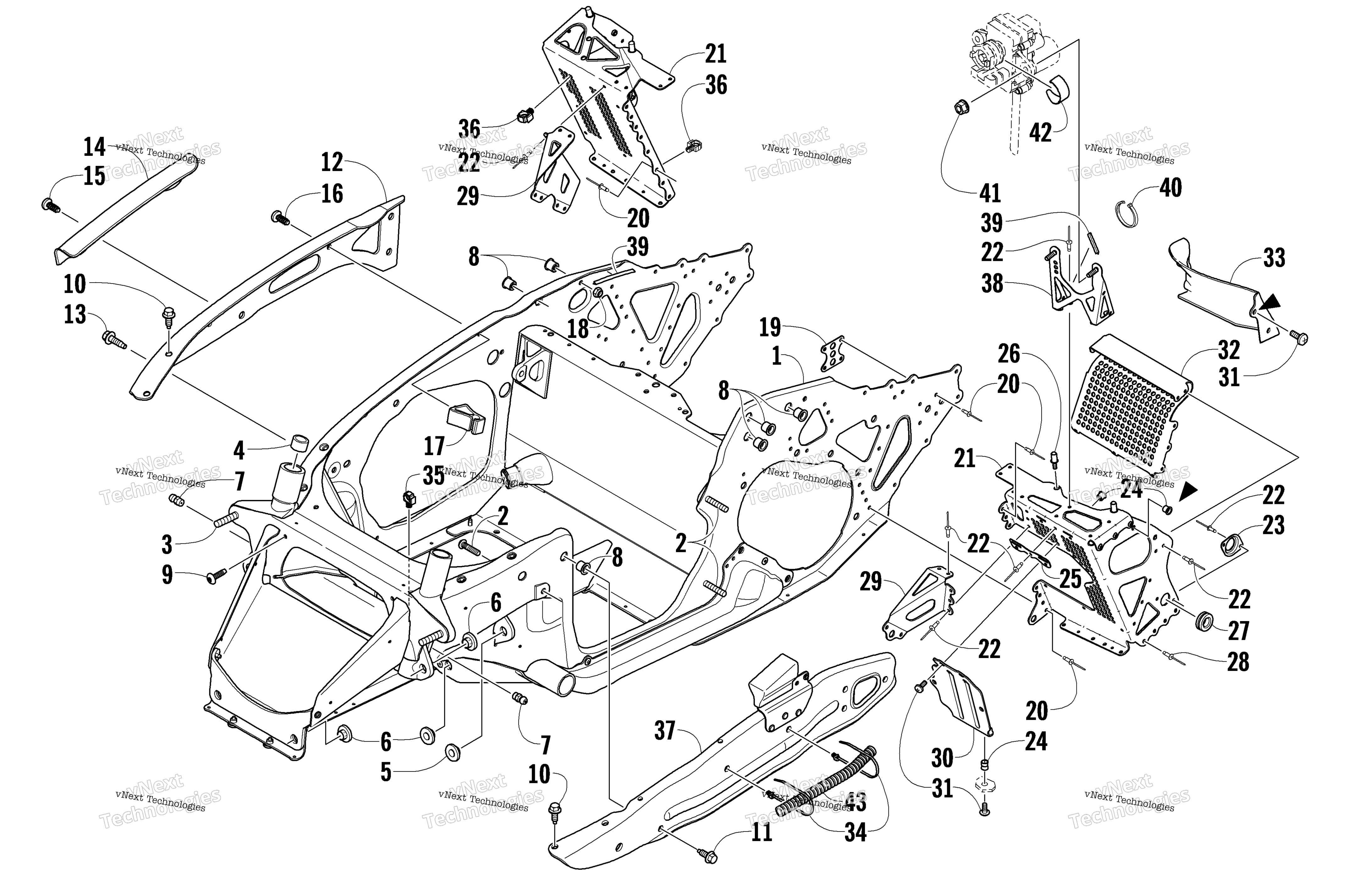

Схема передней части Frame And Footrest Assembly для CFR8 BLACK (S2009CFHRCUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly art. 1707-319
По запросу
1
CHASSIS,S/P ASSY-UNPTD (inc. 2-8) art. 1707-178
По запросу
2
Bolt, Carriage art. 1623-359
По запросу
3
Bolt, Carriage - Ribbed art. 1623-019
По запросу
4
Bearing art. 0675-161
По запросу
5
Втулка грибок верхнего рычага Arctic Cat art. 0607-656
По запросу
6
Bushing, Lower A-Arm Mount art. 0607-657
По запросу
7
Фиттинг art. 1623-010
По запросу
8
Insert art. 0623-581
По запросу
9
Screw, Self-Tapping art. 1623-022
По запросу
10
Screw, Cap art. 1623-480
По запросу
11
Screw, Cap art. 1623-481
По запросу
12
BRACE,SIDE PLATE-RH art. 6606-068
По запросу
13
Болт Arctic Cat art. 1623-561
По запросу
14
Protector, Main Harness art. 4606-793
По запросу
15
Screw, Self-Tapping art. 1623-353
По запросу
16
Screw, Self-Tapping art. 1623-204
По запросу
17
Guide, Rope art. 0608-449
По запросу
18
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
19
Plate, Backing art. 2706-580
По запросу
20
Заклепка Arctic Cat art. 8060-686
от 116 ₽
21
Footrest - Right (inc. 22-24 and 26) art. 4706-034
По запросу
21
Footrest - Left (inc. 22-26) art. 4706-035
По запросу
22
Rivet art. 8060-484
По запросу
23
Plate, Retaining art. 3606-837
По запросу
24
Insert art. 1623-657
По запросу
25
Plate, Mounting - Belt Guard art. 0607-835
По запросу
26
Stud, Captive art. 1623-706
По запросу
27
Grommet, Rubber - .50 ID x 1.00 OD x .08 GRV art. 1623-529
По запросу
28
Rivet art. 1623-264
По запросу
29
Bracket, Support - Footrest - Left art. 4606-353
По запросу
29
Bracket, Support - Footrest - Right art. 3606-904
По запросу
30
Panel, Close-Out - Footrest (inc. two No. 24) art. 4706-091
По запросу
31
Screw, Machine art. 1623-498
По запросу
32
Bracket, Support - Footrest - Lower Left art. 4606-743
По запросу
32
Bracket, Support - Footrest - Lower Right art. 4606-742
По запросу
33
Cover, Footrest - Right art. 4606-434
По запросу
33
Cover, Footrest - Left art. 4606-435
По запросу
34
Tie, Cable - Push Mount art. 0623-677
По запросу
35
Clip, Routing art. 1623-717
По запросу
36
Clip, Routing art. 1623-406
По запросу
37
BRACE,SIDE PLATE-LH-ASSY art. 3706-921
По запросу
38
Bracket, Mounting - Servomotor (inc. 39) art. 3706-613
По запросу
39
Trim art. 0706-371
По запросу
40
Зажим Arctic Cat art. 0123-788
По запросу
41
Nut, Lock art. 8047-366
По запросу
42
Clip, Servo Motor art. 5606-208
По запросу
43
Conduit, Flexible art. 4706-570
По запросу
