модель 2009 года
- Модель CFR8
- Код модели CFR8 BLACK (S2009CFHRCUSB)

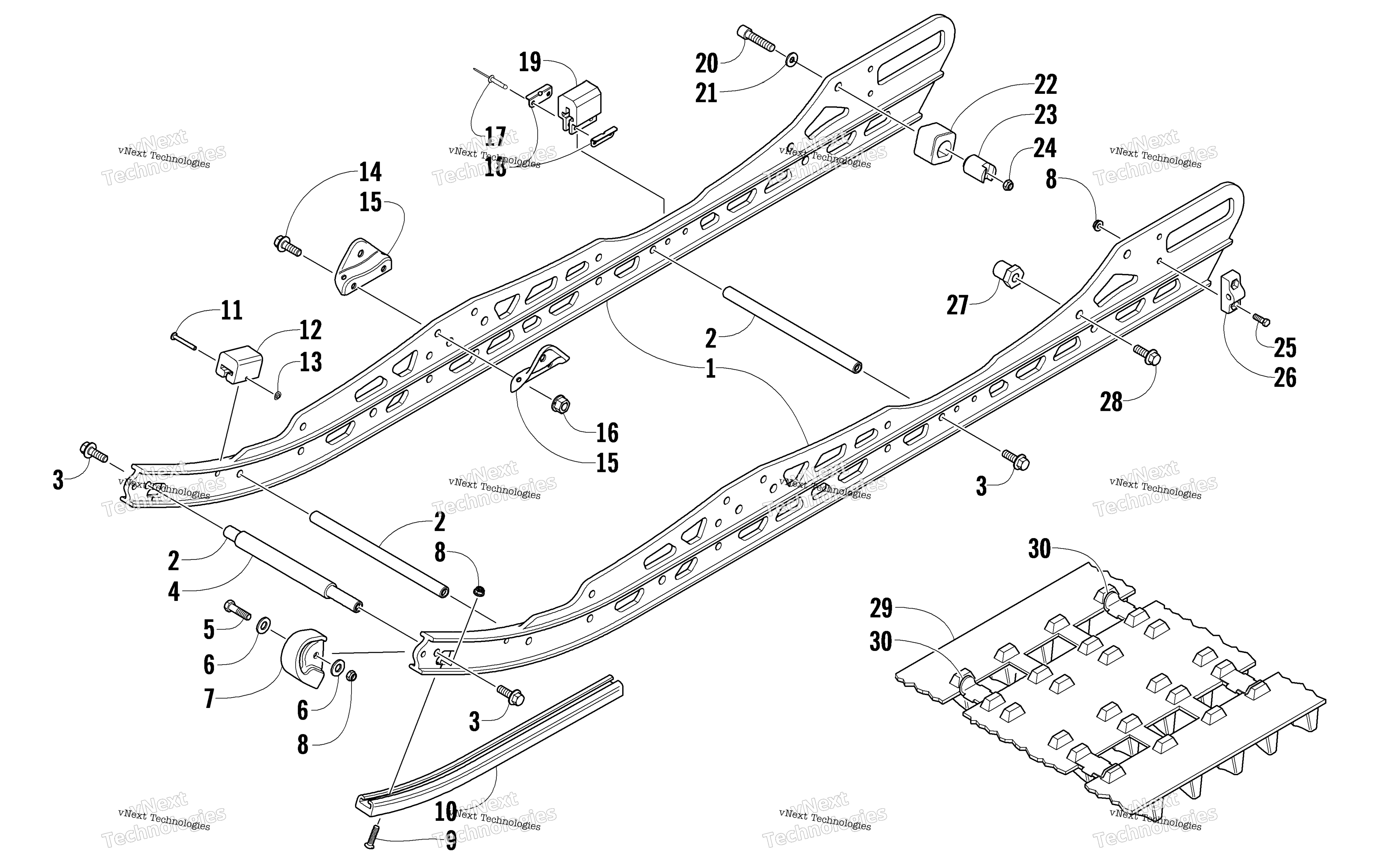

Схема Slide Rail и Track узла для CFR8 BLACK (S2009CFHRCUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Orange Complete Skid Frame Assembly art. 7800-392
По запросу
0
LE Black Complete Skid Frame Assembly art. 7800-397
По запросу
0
Complete Skid Frame Assembly art. 7800-370
По запросу
1
Rail, Formed art. 3604-464
По запросу
2
Axle, Crossbrace art. 0604-426
По запросу
3
Болт задней подвески Arctic Cat art. 1623-502
По запросу
4
Spacer art. 2604-281
По запросу
5
Screw, Cap art. 8002-043
По запросу
6
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
7
Заглушка направляющей гусеницы Arctic Cat art. 3604-003
от 3 890 ₽
8
Nut, Lock art. 8047-366
По запросу
9
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
10
Wearstrip, Slide Rail - Black art. 3604-186
от 1 901 ₽
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1365 мм
art. 10-5375-0-03-01
2 752 ₽
Требуется 2 шт.
Аналог
Склиз Arctic Cat (графитовый) 2 (10) профиль
art. 102-66-99
1 877 ₽
Требуется 2 шт.
Подписаться
Аналог
Склиз Garland 10 профиль для Arctic Cat , 1181 мм
art. 10-4650-0-02-01
1 901 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-08
3 751 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1365мм
art. 10-5375-0-03-12
2 820 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-12
3 413 ₽
Требуется 2 шт.
Подписаться
Аналог
Склиз для снегохода Sledex 2 (10) профиль для Arctic Cat, длина: 1422 мм, цвет: черный 211-56-80
art. 102-56-80
2 246 ₽
Требуется 2 шт.
11
Rivet, Solid art. 0123-767
По запросу
12
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
13
Nut, Push art. 0123-766
По запросу
14
Screw, Cap art. 8020-132
По запросу
15
Bracket, Mounting - Front Arm art. 2604-593
По запросу
16
Гайка Arctic Cat art. 8047-426
По запросу
17
Rivet, Blind - DH art. 8060-633
По запросу
18
Bracket, Retaining art. 0604-967
По запросу
19
Демпфер (ограничитель хода) задней подвески Arctic Cat art. 0604-918
от 772 ₽
OEM
Демпфер (ограничитель хода) задней подвески Arctic Cat
art. 0604-918
1 544 ₽
Требуется 2 шт.
Подписаться
Аналог
772 ₽
Требуется 2 шт.
20
Screw, Cap art. 8005-676
По запросу
21
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
22
Блок упора рычага задней полвески Arctic Cat art. 2604-545
от 1 901 ₽
23
Bushing, Coupler Block art. 2604-046
По запросу
24
Nut, Hex - Thin Lock art. 8041-486
По запросу
25
Screw, Cap art. 8002-042
По запросу
26
Кронштейн механизма натяжения гусеницы Arctic Cat art. 0704-352
от 3 161 ₽
27
Bushing, Stop - Rear Arm art. 3604-400
По запросу
28
Screw, Cap art. 1623-566
По запросу
29
TRACK,HACKSAW-14X128X1 (inc. 30) art. 2602-047
По запросу
30
Clip, Guide art. 2602-385
По запросу
Другие схемы модели
Slide Rail и Track узел
