модель 2009 года
- Модель CFR8
- Код модели CFR8 BLACK (S2009CFHRCUSB)

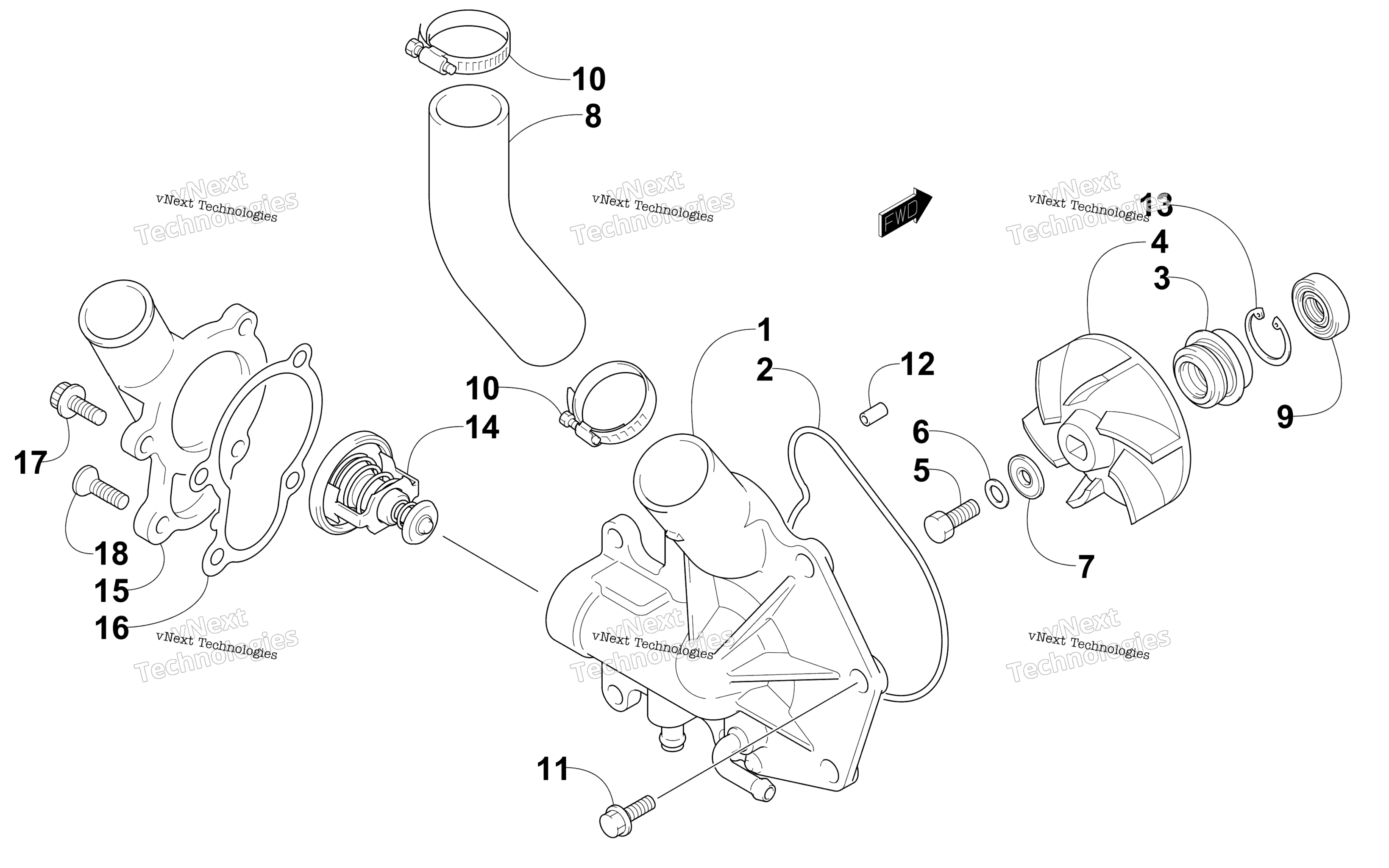

Схема системы охлаждения Pump/Water Manifold для CFR8 BLACK (S2009CFHRCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Water Pump art. 3007-540
По запросу
2
Уплотнительное резиновое кольцо помпы Arctic Cat art. 3007-541
от 3 081 ₽
3
Сальник водяной помпы Arctic Cat art. 0930-005
от 3 081 ₽
4
Impeller, Water Pump art. 3005-697
По запросу
5
Bolt, Shaft art. 3003-426
По запросу
6
Washer, Shaft art. 3003-431
По запросу
7
Washer art. 3003-432
По запросу
8
Патрубок системы охлаждения Arctic Cat art. 3007-542
от 5 775 ₽
9
Сальник помпы Arctic Cat art. 3007-431
от 136 ₽
Аналог
5 110 ₽
Требуется 1 шт.
10
Хомут Arctic Cat art. 3004-786
от 1 596 ₽
11
Bolt art. 3007-409
По запросу
12
Pin, Dowel art. 3005-899
По запросу
13
Стопорное кольцо Arctic Cat art. 3007-714
от 683 ₽
14
Термостат Arctic Cat art. 3007-041
от 12 485 ₽
15
Housing, Thermostat art. 3007-304
По запросу
16
Прокладка крышки термостата Arctic Cat art. 3007-543
от 2 615 ₽
17
Bolt, Thermostat Cap art. 3007-446
По запросу
18
Screw, Machine art. 3007-306
По запросу
