модель 2009 года
- Модель CFR8
- Код модели CFR8 BLACK (S2009CFHRCUSB)

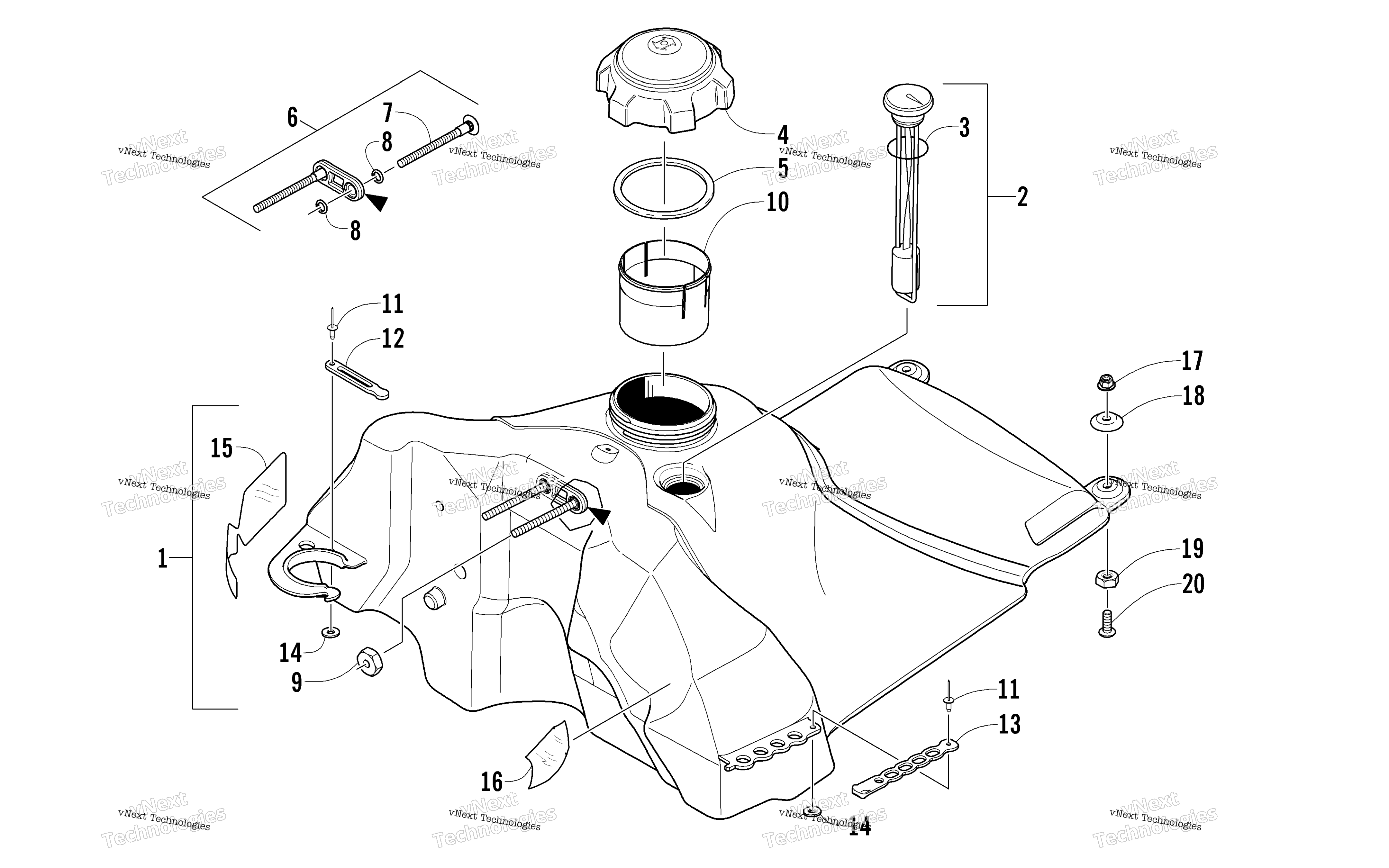

Схема узла топливного бака для CFR8 BLACK (S2009CFHRCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas (inc. 2-16) art. 0770-810
По запросу
2
Gauge, Fuel w/Seal (inc. 3) art. 1670-824
от 2 170 ₽
3
Seal, Fuel Gauge art. 0470-400
По запросу
4
Cap, Gas Tank (inc. 5) art. 1670-447
от 2 432 ₽
5
Seal, Gas Tank Cap art. 1670-511
По запросу
6
Plate, Mounting - Steering Post (inc. 7 and two No. 8) art. 1705-116
По запросу
7
Bolt, Carriage art. 1623-447
По запросу
8
O-Ring art. 1623-448
По запросу
9
Nut, Aluminum art. 1623-483
По запросу
10
Neck, Gas Tank Extension art. 1670-801
По запросу
11
Rivet art. 8061-630
По запросу
11
Rivet art. 8061-710
По запросу
12
Strap, Hold-Down - Coolant Tank art. 3606-173
По запросу
13
Strap, Hold-Down - Spark Plug art. 4606-160
По запросу
14
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
15
Foil, Protective art. 5606-107
По запросу
16
Foil, Protective art. 5606-049
По запросу
17
Nut, Lock art. 8047-366
По запросу
18
Washer, Cup art. 0123-765
По запросу
19
Nut art. 1623-077
По запросу
20
Screw, Machine art. 1623-689
По запросу
