модель 2009 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2009CFH1EUSB)

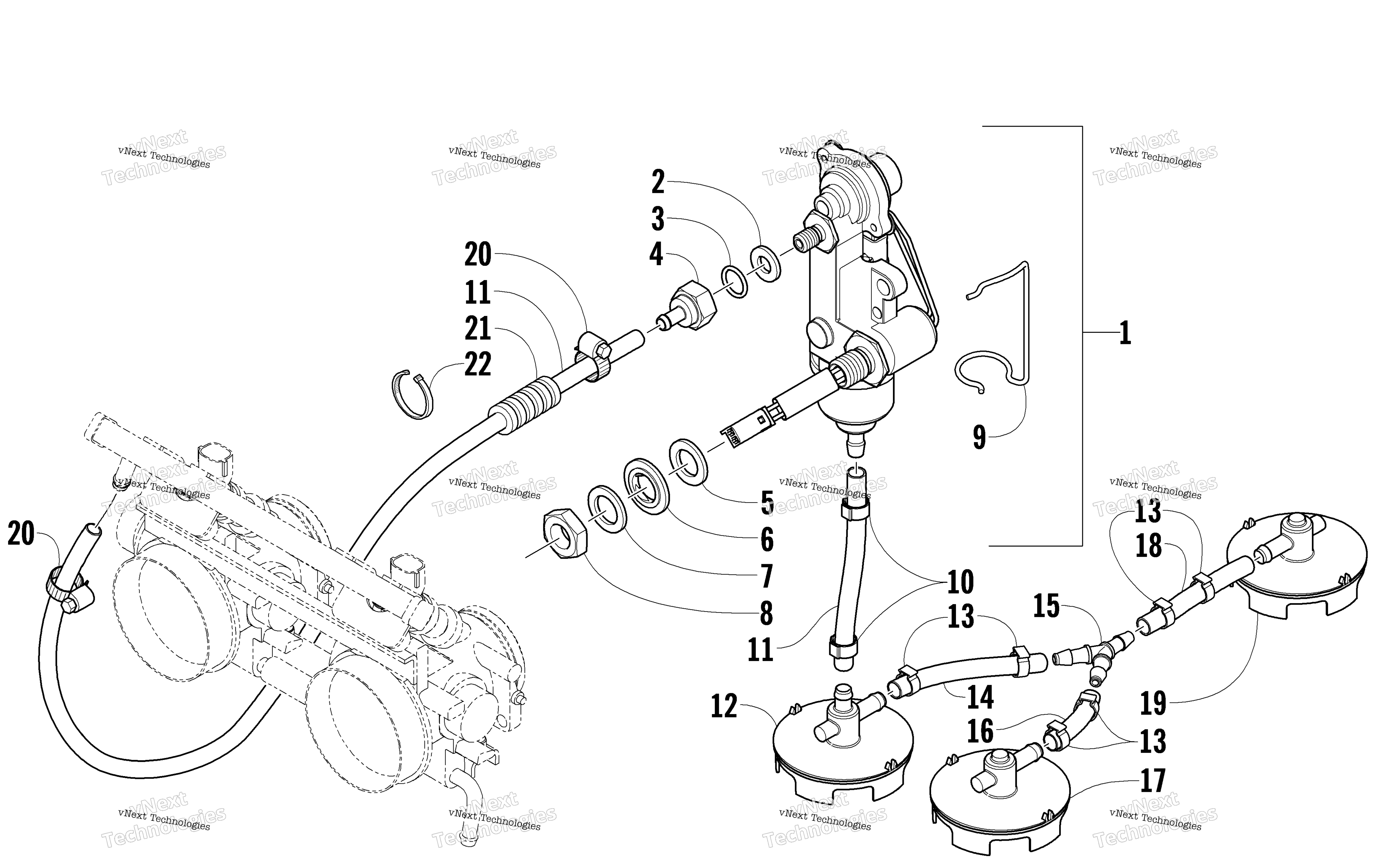

Схема топливной системы Pump Assembly для CF8 BLACK (S2009CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Fuel (inc. 2-9) art. 1670-851
от 15 530 ₽
2
Grommet art. 1670-535
По запросу
3
O-Ring art. 1670-476
По запросу
4
Nut, Fuel Pump Fitting art. 1670-475
По запросу
5
Grommet art. 1670-534
По запросу
6
Washer, Sealing - Threaded art. 1670-479
По запросу
7
Washer art. 1670-478
По запросу
8
Nut, Mounting art. 1670-477
По запросу
9
Retainer, Wire art. 1670-579
По запросу
10
Clamp, Hose art. 0610-563
По запросу
11
Hose, Fuel - 10 ft art. 0610-971
По запросу
12
Фильтр топливный Arctic Cat art. 1670-701
По запросу
13
Clamp, Hose art. 1670-706
По запросу
14
PICKUP,FUEL-3 MP-ASSY art. 1670-695
По запросу
15
Y-Fitting art. 1670-705
По запросу
16
PICKUP,FUEL-3 MP-ASSY art. 1670-695
По запросу
17
PICKUP, FUEL-(MP12)SMALL NONVENTED art. 1670-619
По запросу
18
PICKUP,FUEL-3 MP-ASSY art. 1670-695
По запросу
19
Фильтр топливный Arctic Cat art. 1670-618
По запросу
20
Clamp, Hose art. 0623-373
По запросу
21
Conduit, Flexible art. 4706-549
По запросу
22
Зажим Arctic Cat art. 0123-788
По запросу
