модель 2009 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2009CFH1EUSB)

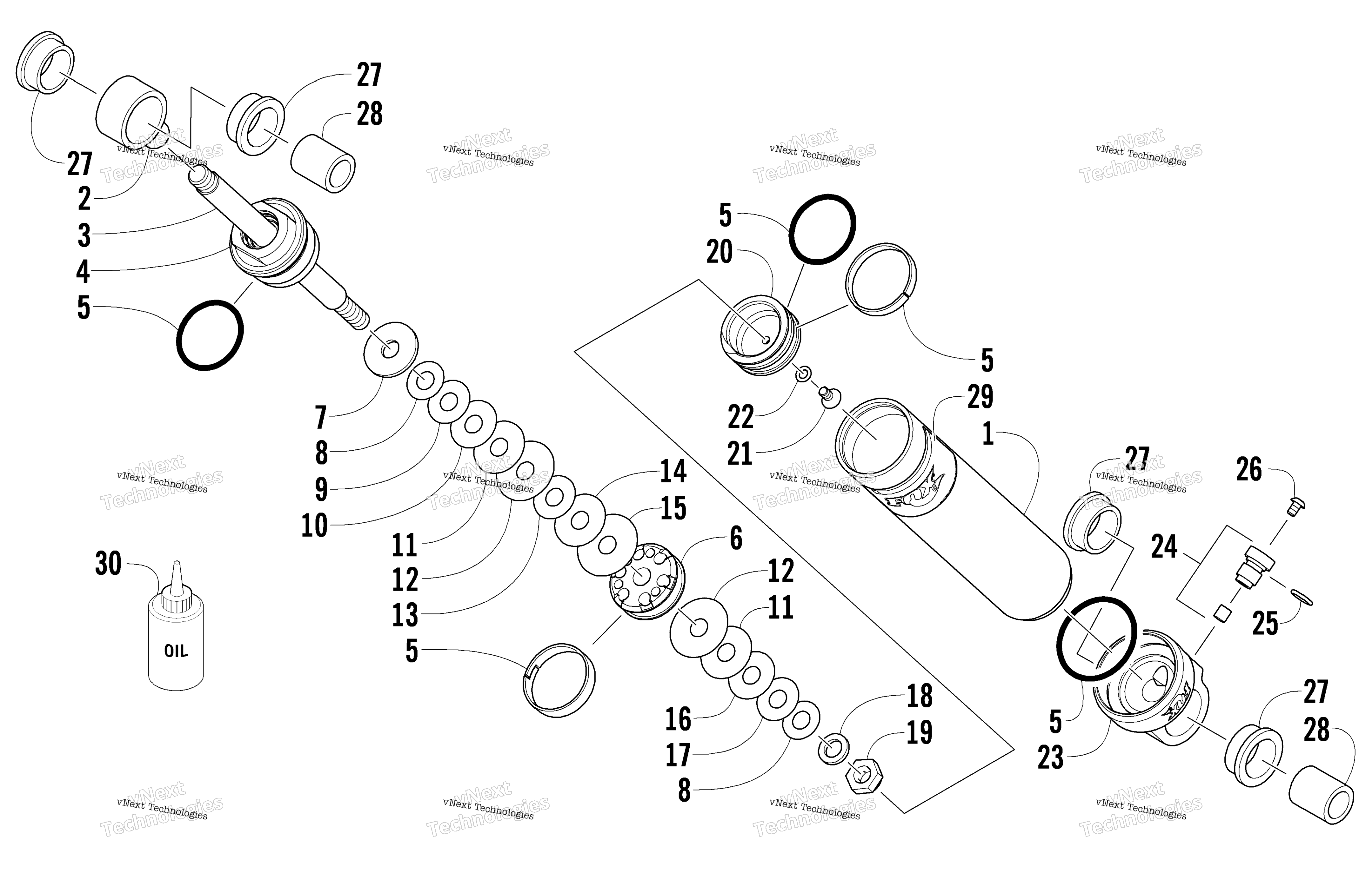

Схема задней части Suspension Rear Arm Shock Absorber для CF8 BLACK (S2009CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Shock Absorber art. 1704-812
По запросу
1
Body, Shock art. 2604-864
По запросу
2
Eylet, Shock art. 0604-893
По запросу
3
SHAFT,CHROME-.498 X 7.35" art. 2604-863
По запросу
4
Bearing - Assembly art. 2604-413
По запросу
5
Kit, Seal/Rebuild art. 2604-815
По запросу
6
Piston, 0.055 in. - Orifice art. 2604-412
По запросу
7
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
8
Valve, 0.800 x 0.010 in. art. 0603-335
По запросу
9
Valve, 0.900 x 0.015 in. art. 0603-886
По запросу
10
Valve, 1.000 x 0.015 in. art. 0603-887
По запросу
11
Valve, 1.100 x 0.015 in. art. 0603-888
По запросу
12
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
13
Valve, 0.900 x 0.006 in. art. 0603-336
По запросу
14
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
15
Valve, 1.300 x 0.010 in. art. 0603-350
По запросу
16
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
17
Valve, 0.900 x 0.010 in. art. 0603-338
По запросу
18
Washer, Backup art. 0603-389
По запросу
19
Nut, Cap - Fox Shock art. 0603-301
По запросу
20
Piston, Floating Assy art. 2604-816
По запросу
21
Screw, Machine - w/O-Ring (inc. 22) art. 1604-316
По запросу
22
O-Ring (FOX only) art. 1604-425
По запросу
23
End Cap, Shock - Assembly (inc. 24-25) art. 2604-817
По запросу
24
Valve, Pressure - Assembly (inc. 25) art. 0703-341
По запросу
25
O-Ring art. 1604-318
По запросу
26
Screw, Valve art. 0624-097
По запросу
27
Bushing art. 1604-222
По запросу
28
Sleeve art. 2604-223
По запросу
29
Decal, Shock art. 2604-897
По запросу
30
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
