модель 2009 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2009CFH1EUSB)

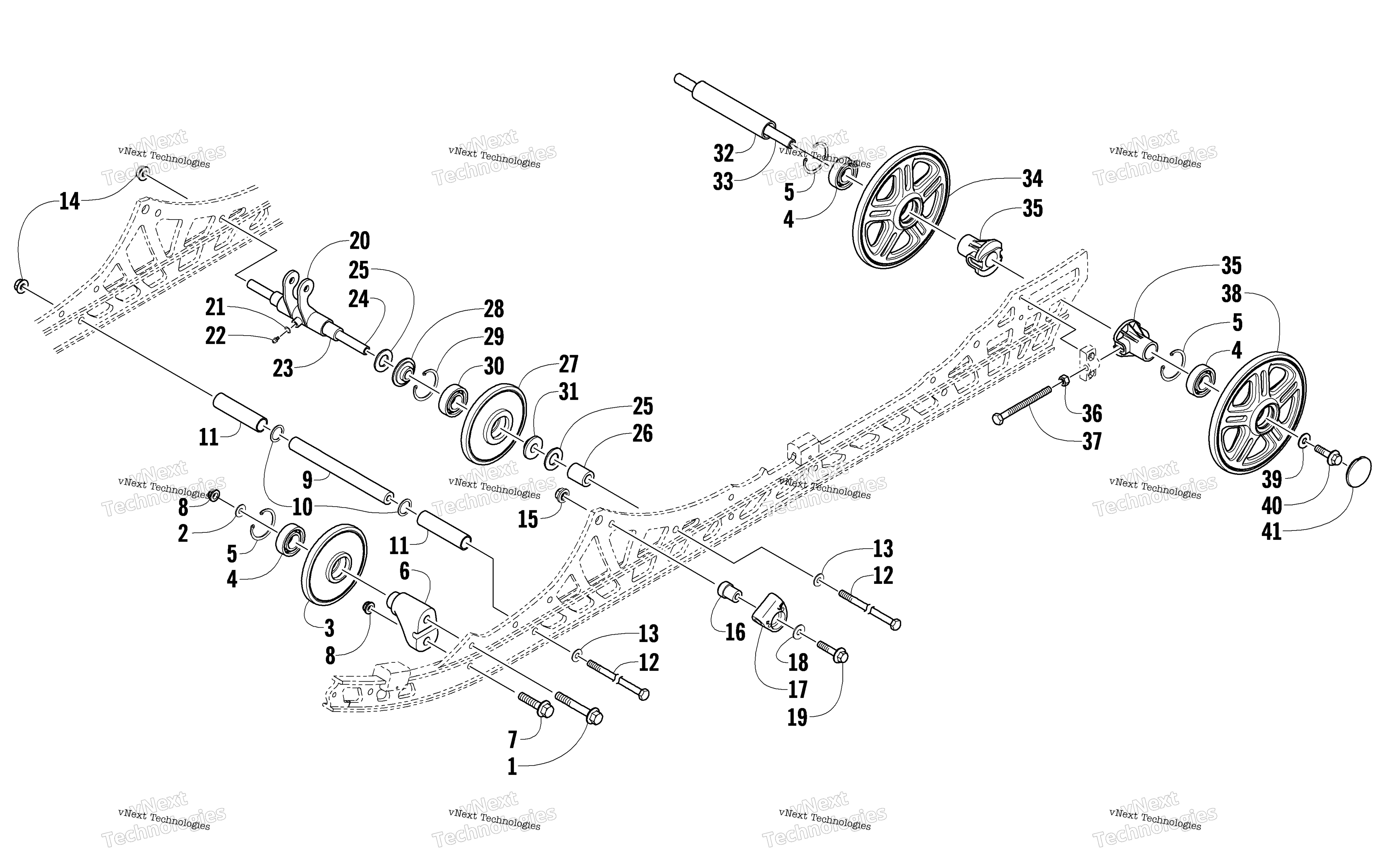

Схема Idler колесо узла для CF8 BLACK (S2009CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт art. 8020-142
По запросу
2
Шайба Arctic Cat art. 8450-133
от 116 ₽
3
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
7
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
8
Гайка Arctic Cat art. 8047-426
По запросу
9
Axle art. 3604-080
По запросу
10
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
11
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
12
Screw, Cap art. 1623-037
По запросу
13
WASHER, FLAT .375X.625X.064 art. 0623-439
По запросу
14
Гайка Arctic Cat art. 8047-490
от 168 ₽
15
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
16
Block, Slide art. 2604-378
По запросу
17
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
18
Washer art. 8050-282
По запросу
19
Screw, Cap art. 8020-229
По запросу
20
Нижнее крепление заднего амортизатора Arctic Cat art. 1704-016
По запросу
21
WASHER- GREASE FITTING art. 1623-011
По запросу
22
Фиттинг art. 1623-010
По запросу
23
Втулка Arctic Cat art. 0603-105
от 1 901 ₽
24
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
25
Шайба .641X1.187X.060 Z&Y Arctic Cat art. 0623-675
от 221 ₽
26
Spacer art. 1604-213
По запросу
27
Ролик гусеницы 5,63 Arctic Cat art. 1604-684
от 6 794 ₽
28
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
29
Ring, Retaining art. 0123-798
По запросу
30
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
31
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
32
Втулка вала задних роликов Arctic Cat art. 1604-810
от 4 694 ₽
33
Ось задняя Arctic Cat art. 2604-283
от 3 675 ₽
34
Wheel, Idler (inc. 4-5) art. 3604-073
По запросу
35
BUSHING,ADJUSTER-MACH art. 1704-489
По запросу
36
Гайка Arctic Cat art. 0123-150
от 116 ₽
37
Screw, Cap art. 0124-310
По запросу
38
WHEEL,IDL-8.00 W.787"ID PRL CAT GRN (inc. 4-5) art. 3604-075
По запросу
39
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
40
Screw, Cap art. 1623-248
По запросу
41
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
