модель 2009 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2009CFH1EUSB)

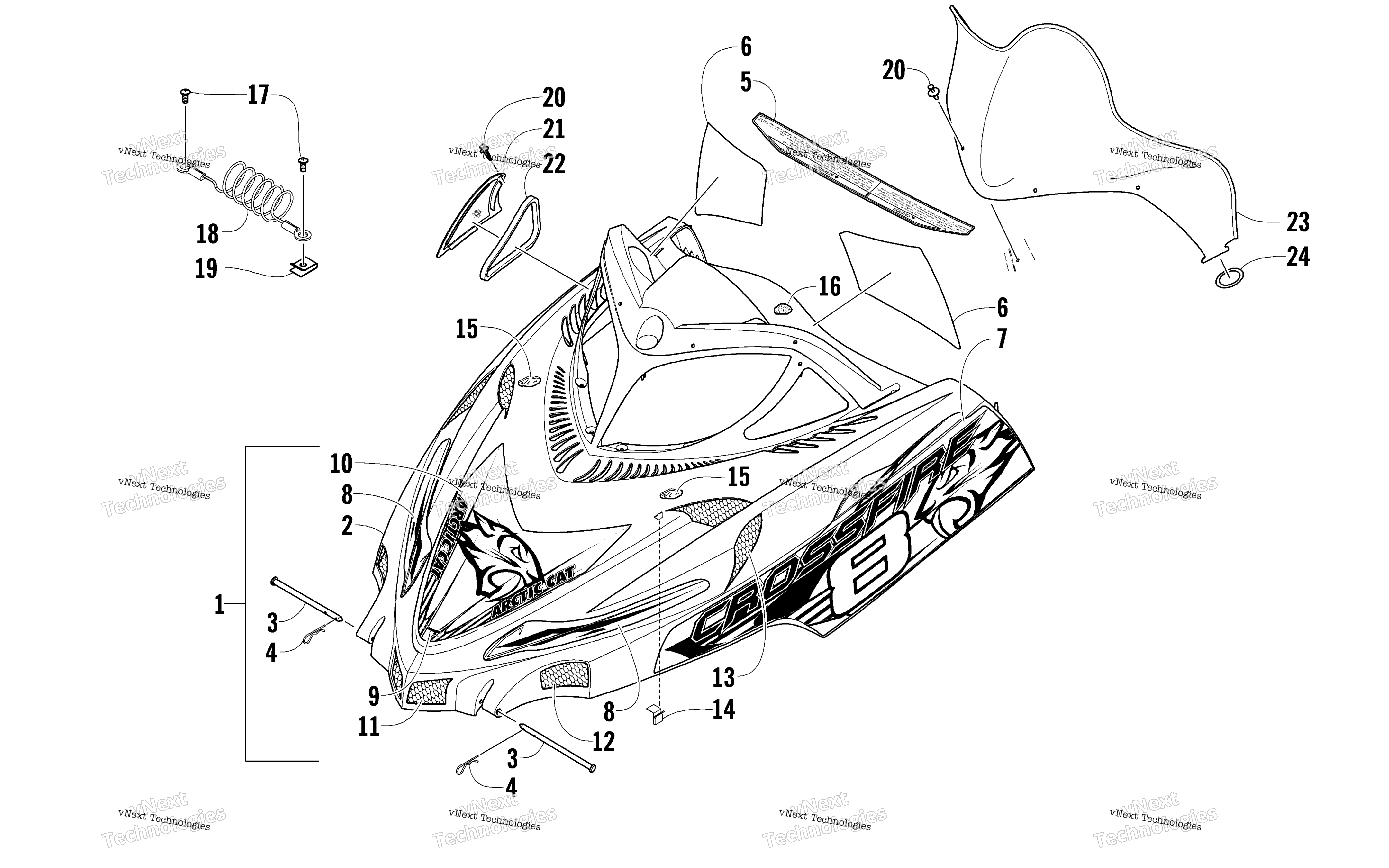

Схема Hood и Windshield узла для CF8 BLACK (S2009CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-10) art. 2718-503
По запросу
2
Hood w/o Decals - Black (inc. 3-6) art. 2718-146
По запросу
3
Pin, Clevis art. 1623-026
По запросу
4
Clip, Hairpin art. 0623-847
По запросу
5
Decal, Caution art. 6611-143
По запросу
6
Decal, Warning - English art. 6611-144
По запросу
6
Decal, Warning - French art. 6611-145
По запросу
7
Decal, Hood - Lower Right art. 8611-360
По запросу
7
Decal, Hood - Lower Left art. 8611-361
По запросу
8
Decal, Hood - Forward Right art. 8611-352
По запросу
8
Decal, Hood - Forward Left art. 8611-353
По запросу
9
Decal, AirCat - Chrome art. 8611-267
По запросу
10
Decal, Hood - Crest art. 8611-354
По запросу
11
Screen, Vent - Center art. 2706-793
По запросу
12
Screen, Vent - Front - Left art. 3706-261
По запросу
12
Screen, Vent - Front - Right art. 3706-260
По запросу
13
Screen, Vent - Rear - Left art. 2706-797
По запросу
13
Screen, Vent - Rear - Right art. 2706-796
По запросу
14
Clip, Retaining art. 1623-694
По запросу
15
FOAM,ACOUSTICAL-HOOD-LH art. 0617-545
По запросу
15
Foam, Hood - Right art. 0617-510
По запросу
16
Foam, Hood - Rear art. 0617-489
По запросу
17
Screw, Self-Tapping art. 0623-302
По запросу
18
Cable, Hood art. 2606-726
По запросу
19
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
20
Клипса Arctic Cat art. 0623-362
от 90 ₽
21
BEZEL,INTAKE-S/P ASSY-LH art. 4706-181
По запросу
21
BEZEL,INTAKE-S/P ASSY-RH art. 4706-180
По запросу
22
Foam, Intake Bezel - Left art. 0617-487
По запросу
22
Foam, Intake Bezel - Right art. 0617-486
По запросу
23
Windshield art. 4606-117
По запросу
24
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
