модель 2009 года
- Модель Z1 Turbo
- Код модели Z1 TURBO LXR LE BLACK (S2009Z1NTXUSB)

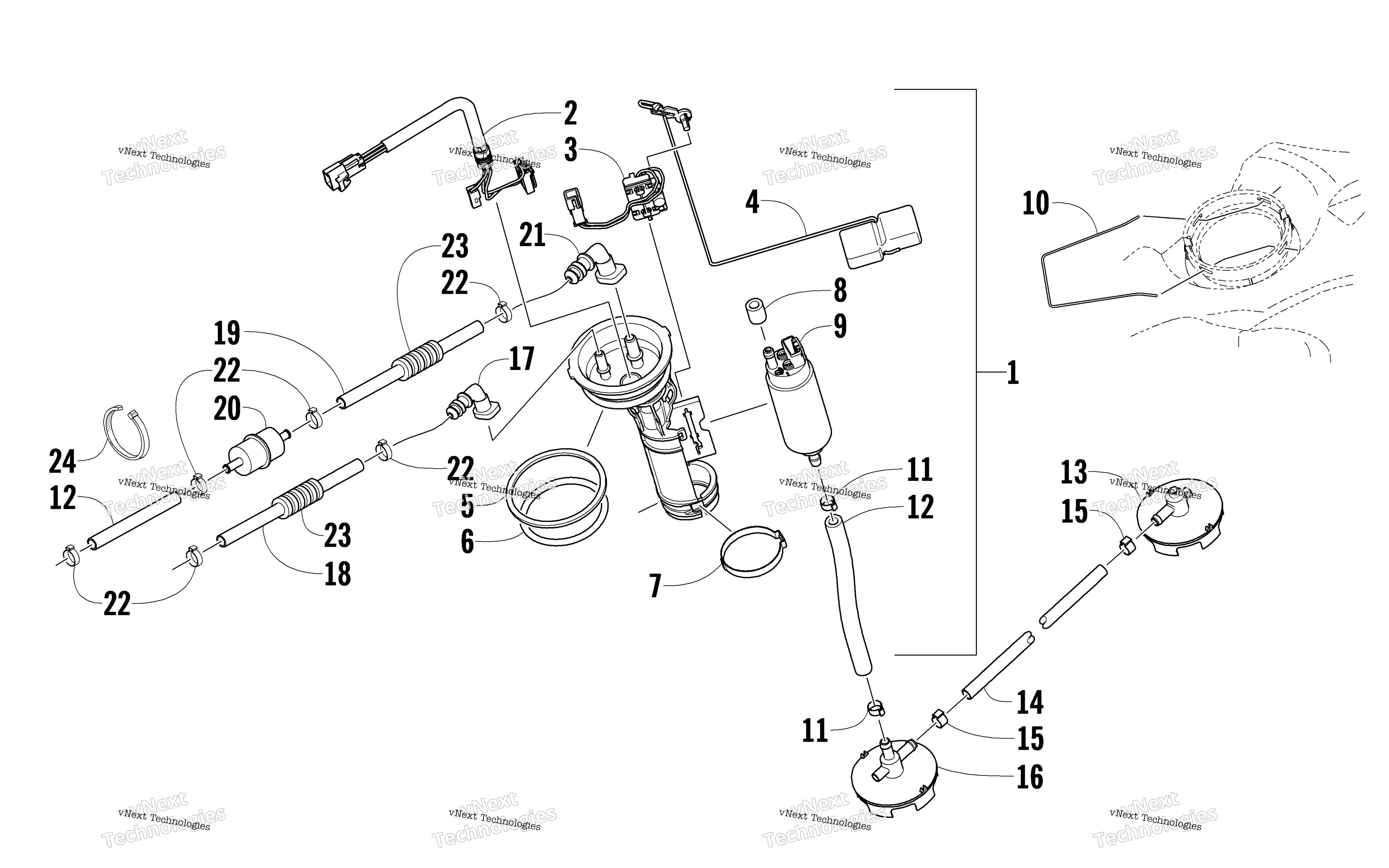

Схема топливной системы Pump Assembly для Z1 TURBO LXR LE BLACK (S2009Z1NTXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP,FUEL-RETURN-4 STROKE (inc. 2-10) art. 7800-423
По запросу
3
SENSOR,FUEL LEVEL-KIT art. 2670-191
По запросу
4
SENSOR,FUEL LEVEL-KIT art. 2670-191
По запросу
5
SEAL,FUEL PUMP art. 0470-613
По запросу
6
O-Ring art. 1670-917
По запросу
7
Clamp art. 1670-910
По запросу
8
Seal, Pump Outlet art. 1670-961
По запросу
9
Pump, Fuel art. 1670-531
По запросу
10
Clip, Retainer art. 1670-911
По запросу
11
Clamp, Hose art. 0610-563
По запросу
12
Hose, Fuel - 10 ft art. 0610-075
По запросу
13
Фильтр топливный Arctic Cat art. 1670-618
По запросу
14
Hose art. 2670-006
По запросу
15
Clamp, Hose art. 0610-704
По запросу
16
Фильтр топливный Arctic Cat art. 1670-701
По запросу
17
Fitting, Quick-Connect art. 1670-973
По запросу
18
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
19
Hose, Gasline art. 0610-776
По запросу
20
Топливный фильтр Arctic Cat art. 1670-825
По запросу
21
Переходник art. 1670-878
По запросу
22
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
23
Conduit, High Temperature - 26 in. art. 0716-507
По запросу
24
Зажим Arctic Cat art. 0123-788
По запросу
