модель 2009 года
- Модель Z1 Turbo
- Код модели Z1 TURBO LXR LE BLACK (S2009Z1NTXUSB)

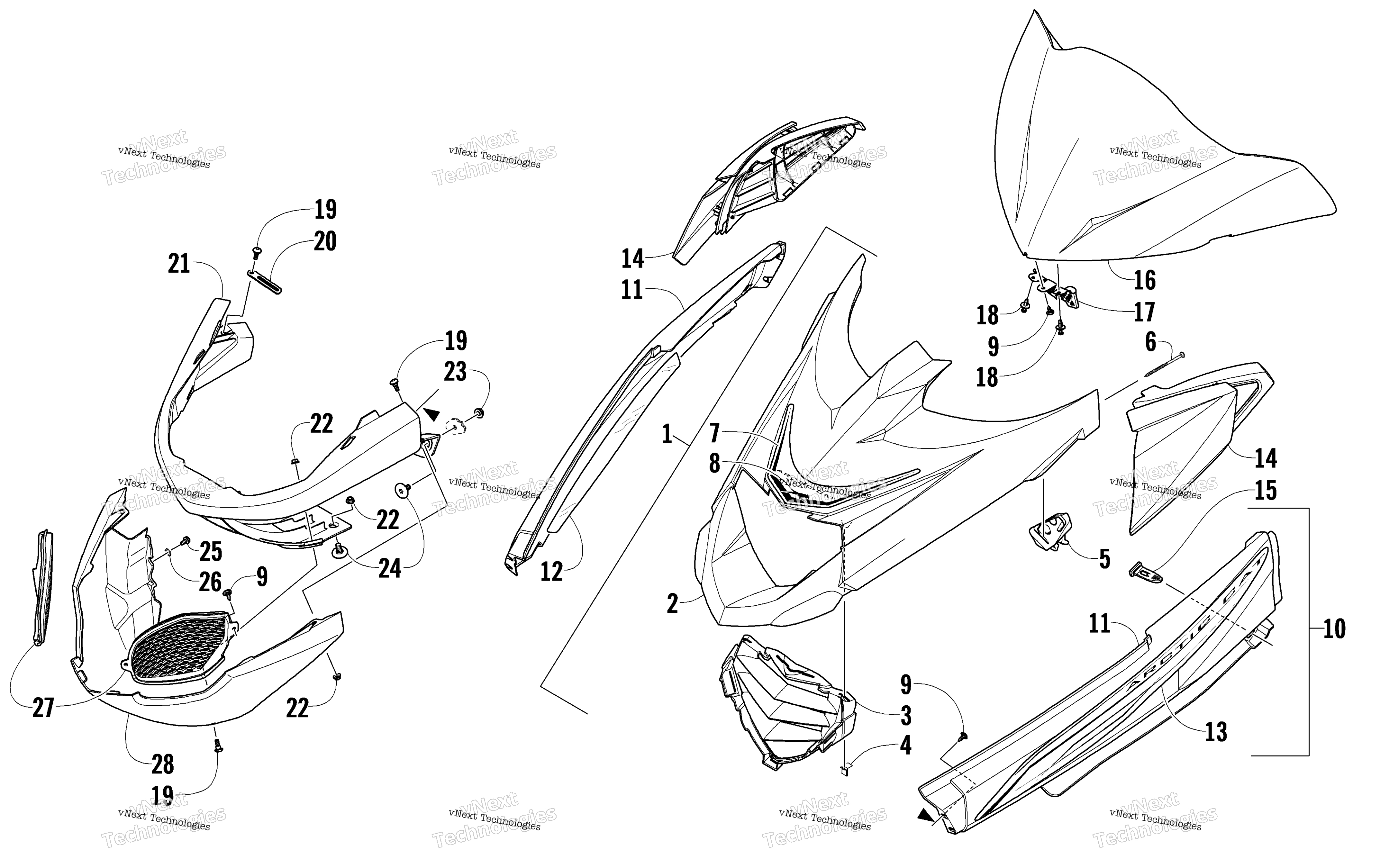

Схема Hood, Windshield, и передний Bumper узла для Z1 TURBO LXR LE BLACK (S2009Z1NTXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-8) art. 2718-664
По запросу
2
Hood w/o Decals - Black (inc. 3-6) art. 7800-272
По запросу
3
Grille, Hood Black art. 5606-655
По запросу
4
Clip, Retaining art. 1623-765
По запросу
5
Clip, Rubber - Hood Hold-Down - Right art. 1623-768
По запросу
5
Clip, Rubber - Hood Hold-Down - Left art. 1623-769
По запросу
6
Screw, Self-Tapping art. 1623-810
По запросу
7
Decal, Hood - Crest art. 8611-432
По запросу
8
Decal, AirCat - Chrome art. 8611-267
По запросу
9
Винт-саморез Arctic Cat art. 1623-129
По запросу
10
Spar, Front - w/Decals - Right (inc. 11-13) art. 2718-640
По запросу
10
Панель передняя левая с наклейкой Arctic Cat art. 2718-641
от 18 743 ₽
11
Spar, Front - w/o Decals - Right - Black art. 4706-322
По запросу
11
Spar, Front - w/o Decals - Left - Black art. 4706-323
По запросу
12
Foil, Spar - Right art. 4606-934
По запросу
13
Decal, Front Spar - Left art. 8611-515
По запросу
13
Decal, Front Spar - Right art. 8611-514
По запросу
14
Впускной патрубок левый Arctic Cat art. 5606-777
от 15 593 ₽
14
Впускной патрубок правый Arctic Cat art. 5606-776
По запросу
15
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
16
Windshield art. 5606-656
По запросу
17
Bracket, Windshield - Hold-Down art. 4706-442
По запросу
18
Клипса Arctic Cat art. 0623-362
от 90 ₽
19
Болт Arctic Cat art. 0423-355
По запросу
20
Зажим Arctic Cat art. 1623-984
По запросу
21
Bumper, Front Black art. 4706-337
По запросу
22
Гайка Arctic Cat art. 8427-602
от 116 ₽
23
Гайка Arctic Cat art. 8424-602
от 110 ₽
24
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
25
Болт Arctic Cat art. 0623-966
от 168 ₽
26
Шайба Arctic Cat art. 8053-242
По запросу
27
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
27
Vent, Bumper - Right - Black art. 4606-604
По запросу
28
Fascia, Bumper - Lower Copper art. 4706-321
По запросу
Другие схемы модели
Hood, Windshield, и передний Bumper узел
