модель 2009 года
- Модель Z1 Turbo
- Код модели Z1 TURBO LXR LE BLACK (S2009Z1NTXUSB)

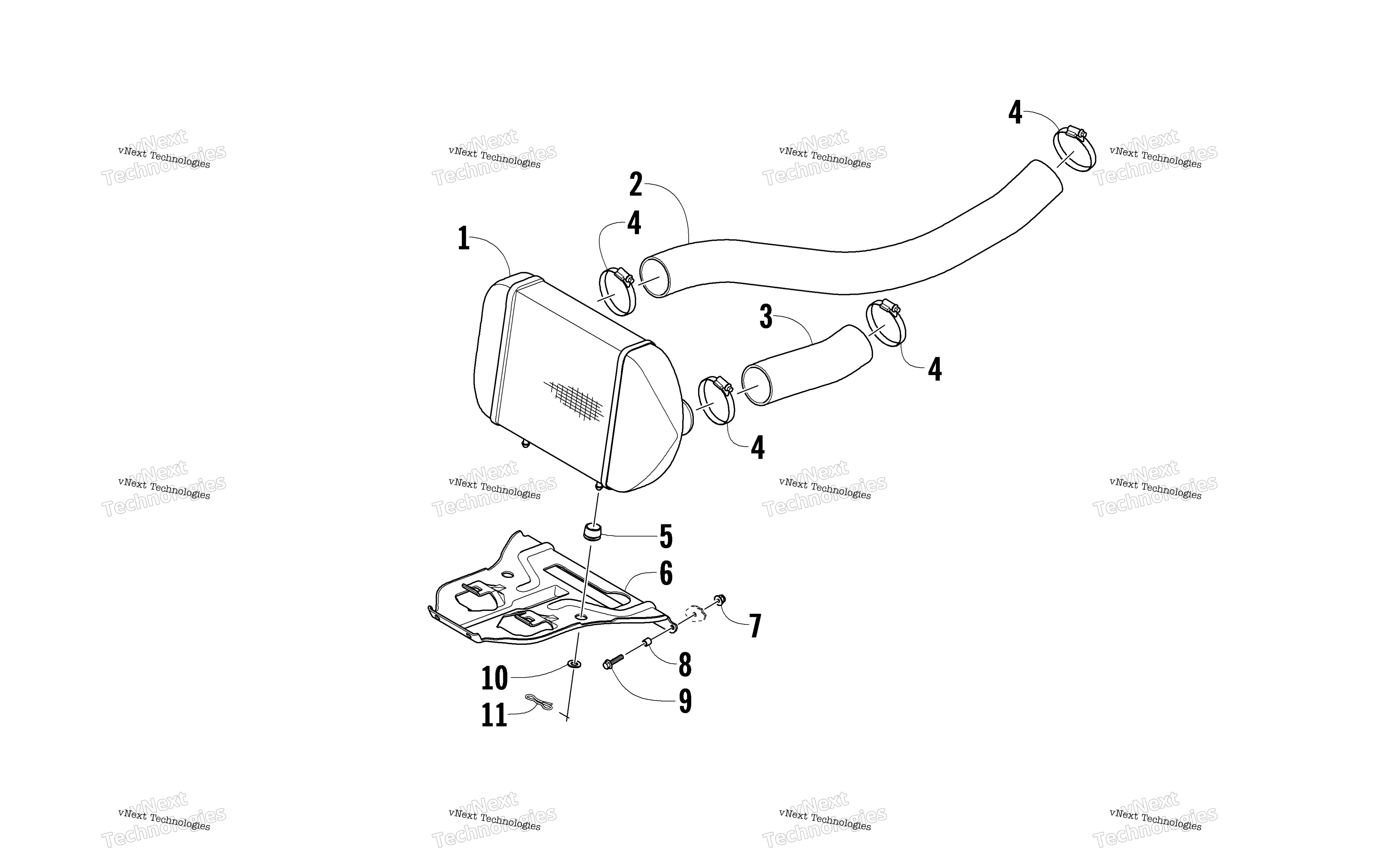

Схема Intercooler узла для Z1 TURBO LXR LE BLACK (S2009Z1NTXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Intercooler art. 1670-954
По запросу
2
Hose, Outlet art. 0610-736
По запросу
3
Hose, Inlet art. 0610-737
По запросу
4
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
5
GROMMET, BLACK-SILICON-DURO 70 art. 0423-533
По запросу
6
Bracket, Mounting - Intercooler art. 2670-072
По запросу
7
Гайка Arctic Cat art. 8427-602
от 116 ₽
8
Spacer art. 5606-560
По запросу
9
Болт Arctic Cat art. 8408-635
от 110 ₽
10
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
11
Clip, Retaining art. 1623-546
По запросу
Другие схемы модели
Intercooler узел
