модель 2009 года
- Модель Z1 Turbo
- Код модели Z1 TURBO LXR LE BLACK (S2009Z1NTXUSB)

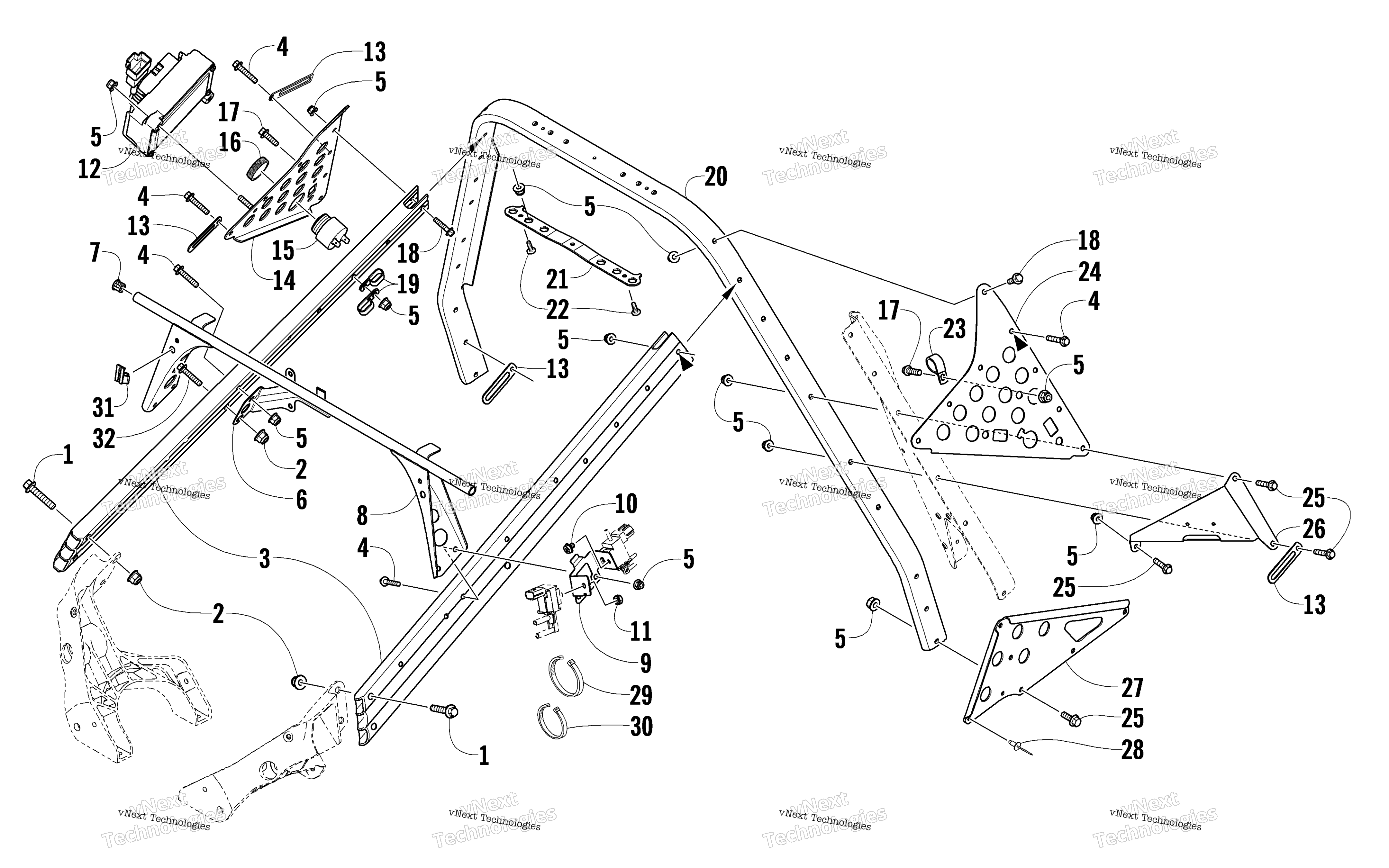

Схема рулевого управления Support Assembly для Z1 TURBO LXR LE BLACK (S2009Z1NTXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
2
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
3
Frame, Upper art. 0607-814
По запросу
4
Болт Arctic Cat art. 8408-635
от 110 ₽
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
Bracket, Mounting - Coolant Tank art. 5606-534
По запросу
7
Plug art. 0623-562
По запросу
8
Bracket, Support - Headlight w/Heat Shield art. 3706-346
По запросу
9
Bracket, Mounting - Solenoid art. 0645-547
По запросу
10
Screw, Cap - w/Washer art. 1623-451
По запросу
11
Nut art. 0623-038
от 110 ₽
12
KIT,UPDATE-CONTROL MODULE art. 0637-341
По запросу
13
Зажим Arctic Cat art. 1623-984
По запросу
14
Gusset, Steering Support - Right art. 1707-100
По запросу
15
Alarm, Reverse (inc. 16) art. 0630-243
По запросу
16
Ring, Retaining art. 0630-017
По запросу
17
Screw, Cap art. 8408-616
По запросу
18
Болт Arctic Cat art. 8408-625
от 116 ₽
19
Clamp, Routing art. 1623-733
По запросу
20
Support, Steering art. 0605-949
По запросу
21
Plate, Nut art. 5606-137
По запросу
22
Screw, Self-Tapping art. 0623-574
По запросу
23
Clamp, Tube-1" art. 0423-044
По запросу
24
Gusset, Steering Support - Left art. 0607-809
По запросу
25
Screw, Cap art. 8408-630
По запросу
26
Bracket, Support - Belt Guard art. 4606-908
По запросу
27
Bracket, Footrest - Right Black art. 3706-632
По запросу
27
Bracket, Footrest - Left Black art. 3706-633
По запросу
28
Заклепка Arctic Cat art. 8060-706
от 116 ₽
28
Заклепка Arctic Cat art. 8060-686
от 116 ₽
29
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
30
Зажим Arctic Cat art. 0123-788
По запросу
31
Clip, Routing art. 1623-751
По запросу
32
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
