модель 2011 года
- Модель 600 Sno Pro
- Код модели ARCTIC CAT SNO PRO 600 GREEN (S2011ACDPRUSG)

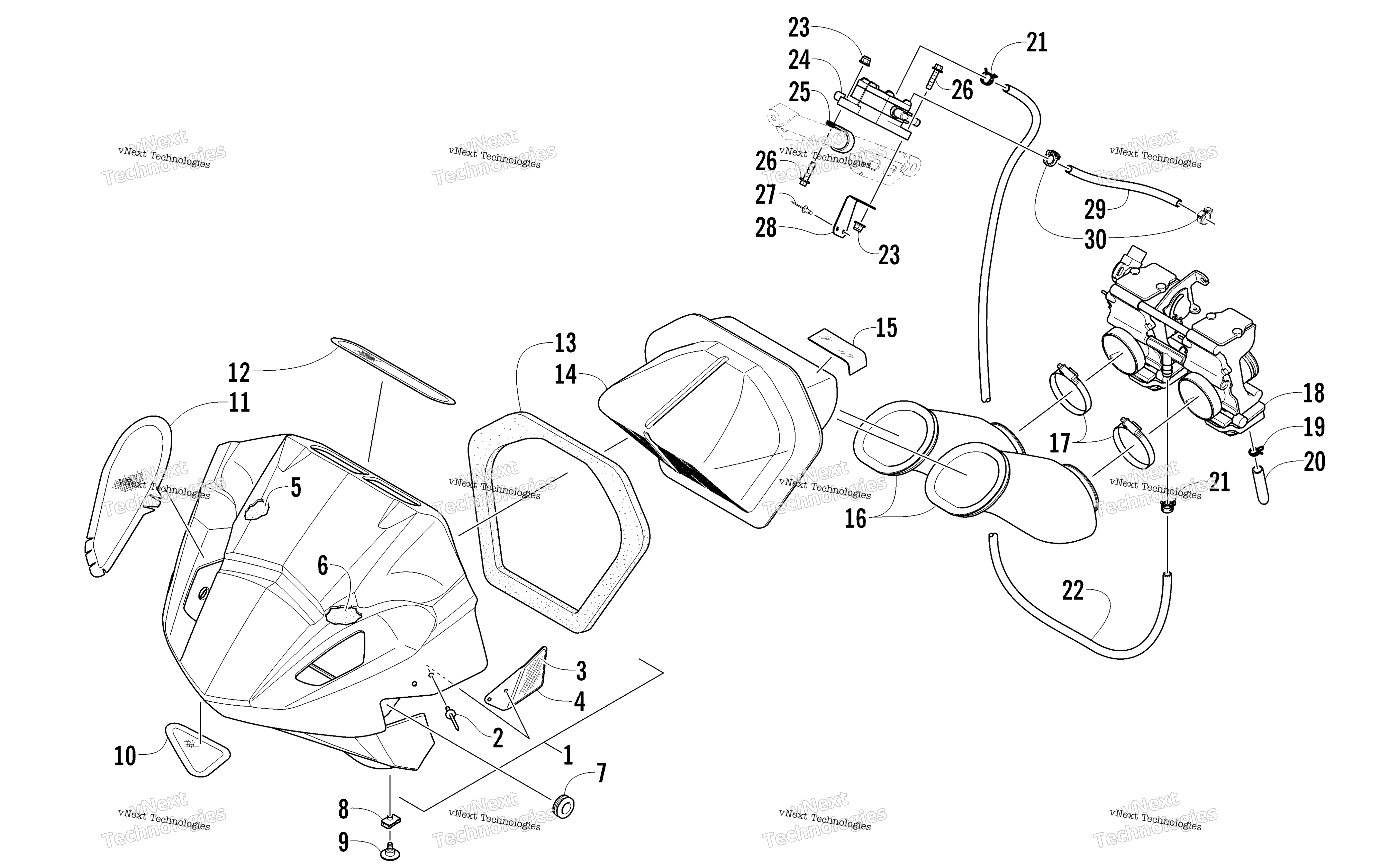

Схема Воздушный Silencer, Carburetor, и топливный насос узла для ARCTIC CAT SNO PRO 600 GREEN (S2011ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Bumper, Front/Air Silencer (inc. 2-6) art. 3718-083
По запросу
2
Клепка art. 8061-508
По запросу
3
Decal, Reflector - Left - Amber art. 9611-391
По запросу
3
Decal, Reflector - Right - Amber art. 9611-390
По запросу
4
Bracket, Mounting - Reflector - Right art. 6606-264
По запросу
4
Bracket, Mounting - Reflector - Left art. 6606-265
По запросу
5
Foam, Air Intake - Upper Right art. 0617-612
По запросу
5
Foam, Air Intake - Upper Left art. 0617-613
По запросу
6
Foam, Air Intake - Right art. 0617-610
По запросу
6
Foam, Air Intake - Left art. 0617-611
По запросу
7
Grommet art. 1623-256
По запросу
8
Клипса Arctic Cat art. 0423-577
от 168 ₽
9
Болт Arctic Cat art. 0423-355
По запросу
10
Screen, Air Intake - Lower Left art. 5606-841
По запросу
10
Screen, Air Intake - Lower Right art. 5606-840
По запросу
11
Screen, Air Intake - Upper Left art. 5606-839
По запросу
11
Screen, Air Intake - Upper Right art. 5606-838
По запросу
12
Screen, Air Intake - Upper Center art. 5606-826
По запросу
13
Seal, Foam art. 0617-594
По запросу
14
Intake, Air art. 5606-836
По запросу
15
Foil, Protective art. 2606-554
По запросу
16
Boot, Carburetor art. 2670-049
По запросу
17
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
18
Carburetor art. 2670-207
По запросу
19
Clamp, Hose art. 0623-652
По запросу
20
Hose, Drain - 1.5 in. art. 0610-442
По запросу
21
Clamp, Hose art. 1623-197
По запросу
22
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
23
Гайка Arctic Cat art. 8427-602
от 116 ₽
24
Pump, Fuel w/o Oil Inlet art. 1670-230
По запросу
25
Clamp art. 1623-722
По запросу
26
Болт Arctic Cat art. 8408-625
от 116 ₽
27
Заклепка Arctic Cat art. 8060-706
от 116 ₽
28
Bracket, Fuel Pump art. 5606-967
По запросу
29
Hose, Impulse - 25’ art. 0610-007
По запросу
30
Clamp, Hose art. 0124-045
По запросу
