модель 2011 года
- Модель 600 Sno Pro
- Код модели ARCTIC CAT SNO PRO 600 GREEN (S2011ACDPRUSG)

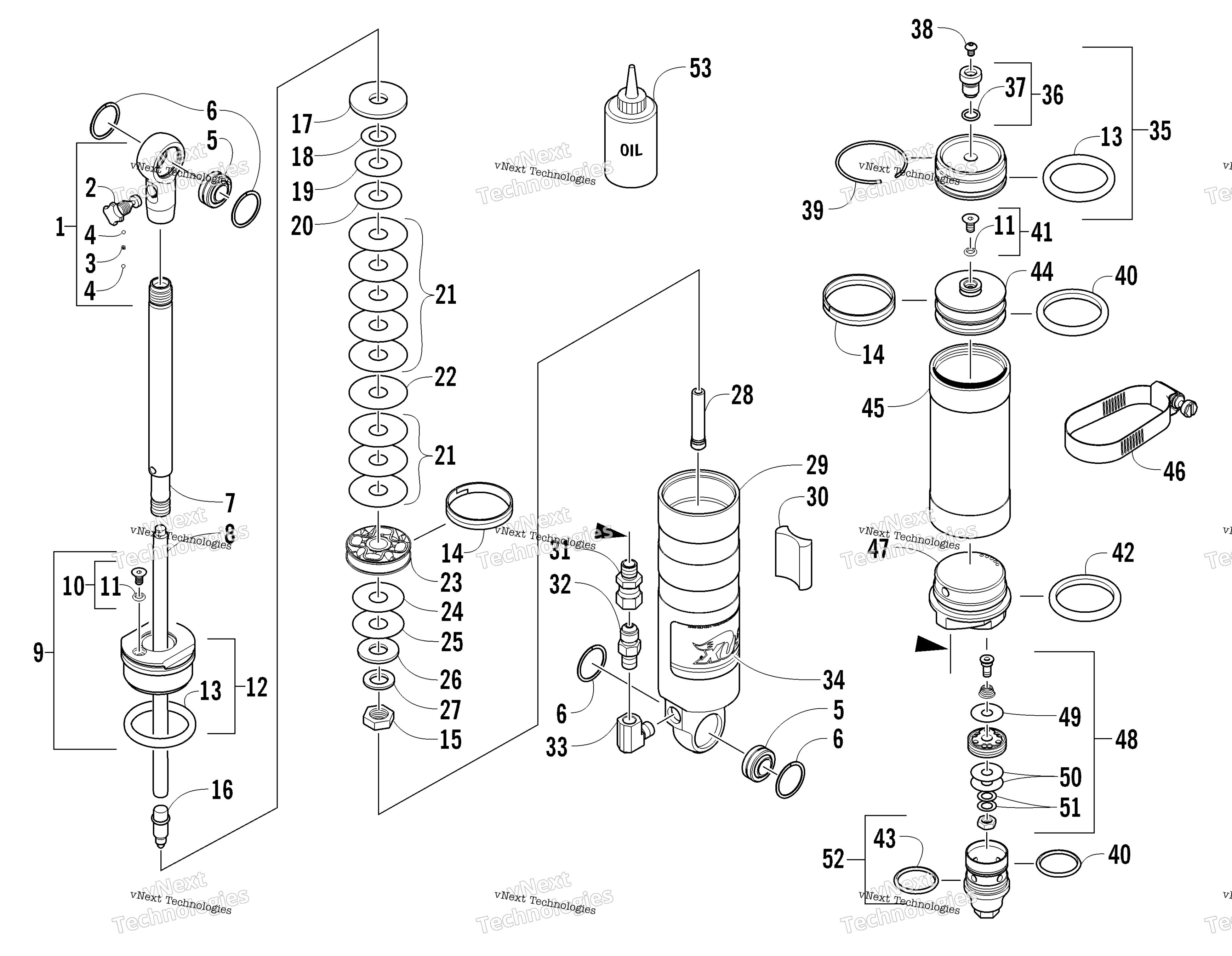

Схема задней части Suspension Rear Arm Shock Absorber для ARCTIC CAT SNO PRO 600 GREEN (S2011ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Shock Absorber art. 2704-046
По запросу
1
Eyelet, Shock - Assembly (inc. 2-4) art. 2604-961
По запросу
2
Knob, Damping Adjuster art. 2604-958
По запросу
3
Spring art. 2604-960
По запросу
4
Ball, Bleed art. 1604-315
По запросу
5
Подшипник шарнирный Arctic Cat art. 1604-664
от 6 279 ₽
6
Кольцо пружинное Arctic Cat art. 3604-147
от 2 405 ₽
7
Shaft, Shock art. 2604-955
По запросу
8
Rod, Damping Adjuster - Assembly art. 2604-954
По запросу
9
Kit, Rebuild - Shock (inc. 10-15) art. 3604-162
По запросу
10
Screw, Machine (inc. one No. 11) art. 2604-530
По запросу
11
O-Ring (FOX only) art. 1604-425
По запросу
12
Bearing - Assembly (inc. one No. 13) art. 2604-956
По запросу
13
O-Ring art. 0603-671
По запросу
14
Strap, Piston art. 1603-235
По запросу
15
Nut art. 2604-448
По запросу
16
Needle, Damping - w/O-Ring art. 2604-953
По запросу
17
Washer, Top Out art. 2604-449
По запросу
18
Valve, 0.950 x 0.006 in. art. 2604-478
По запросу
19
Valve, 1.100 x 0.006 in. art. 2604-484
По запросу
20
Valve, 1.250 x 0.006 in. art. 2604-684
По запросу
21
Valve, 1.600 x 0.012 in. art. 2604-503
По запросу
22
Valve, 1.425 x 0.004 in. art. 3604-625
По запросу
23
Piston, Damping art. 2604-673
По запросу
24
Valve, 1.425 x 0.012 in. art. 2604-498
По запросу
25
Valve, 1.000 x 0.004 in. art. 3604-626
По запросу
26
Washer, Top Out art. 3604-624
По запросу
27
Washer, Backup art. 3604-184
По запросу
28
Valve, Check - Assembly art. 3604-423
По запросу
29
Body, Shock art. 3604-514
По запросу
30
Spacer, Shock/Reservoir art. 3604-518
По запросу
31
Adapter, Fitting art. 2604-208
По запросу
32
Fitting art. 3604-521
По запросу
33
Fitting, Elbow art. 3604-520
По запросу
34
Decal, Shock art. 2604-889
По запросу
35
End Cap, Reservoir - Assembly - Bore (inc. one No. 13 and 36-37) art. 2603-525
По запросу
36
Valve, Pressure - Assembly (inc. 37) art. 0703-341
По запросу
37
O-Ring art. 1604-318
По запросу
38
Screw, Valve art. 0624-097
По запросу
39
Ring, Retaining art. 0604-992
По запросу
40
Kit, Rebuild - Reservoir (inc. one No. 11, 13, 14, and 41-43) art. 3604-539
По запросу
41
Screw, Machine - w/O-Ring (inc. one No. 11) art. 1604-316
По запросу
42
O-Ring art. 2603-504
По запросу
43
O-Ring art. 2603-502
По запросу
44
Piston, Internal Floating - Assembly art. 2604-969
По запросу
45
Reservoir art. 2603-515
По запросу
46
Clamp, Reservoir art. 3604-519
По запросу
47
Housing, Damping Adjuster art. 3604-516
По запросу
48
Piston, Concentric - Damping Adjuster (inc. 49-51) art. 3604-187
По запросу
49
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
50
Valve, 0.700 x 0.010 in. art. 2603-501
По запросу
51
Plate, Backup art. 3604-165
По запросу
52
Cartridge, Damping Adjuster (inc. 43) art. 2603-527
По запросу
53
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
