модель 2011 года
- Модель 600 Sno Pro
- Код модели ARCTIC CAT SNO PRO 600 GREEN (S2011ACDPRUSG)

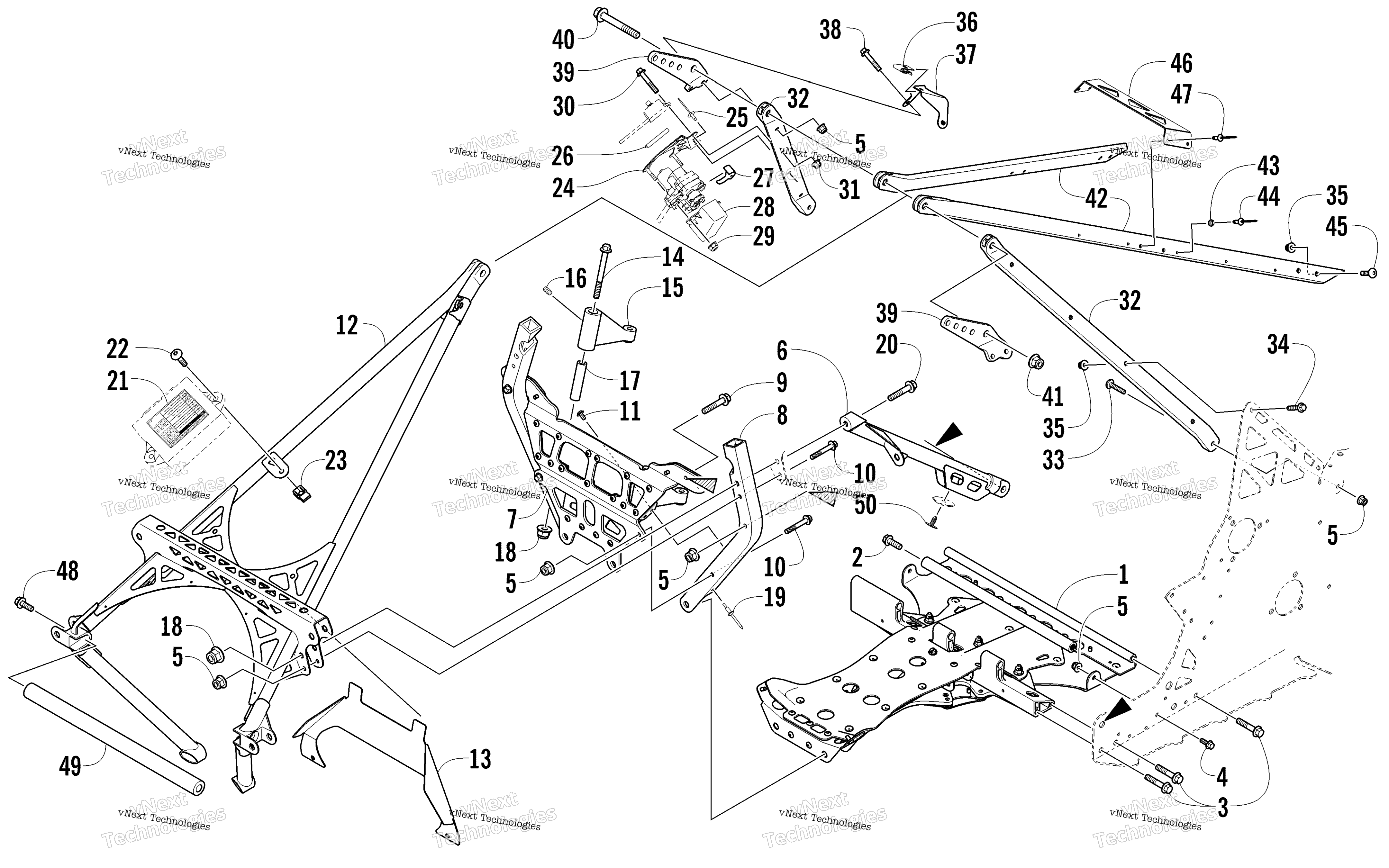

Схема передней части Frame And Steering Support Assembly для ARCTIC CAT SNO PRO 600 GREEN (S2011ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
GUSSET,LWR ARM-SPR art. 1707-464
По запросу
2
Screw, Cap art. 8409-026
По запросу
3
Screw, Cap art. 1623-428
По запросу
4
Screw, Cap art. 8408-616
По запросу
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
Brace, Diagonal - Right Black art. 4706-518
По запросу
6
Brace, Diagonal - Left Black art. 4706-519
По запросу
7
Bulkhead, Steering art. 1707-164
По запросу
8
Tube, Steering - Bulkhead - Right art. 0607-930
По запросу
8
Tube, Steering - Bulkhead - Left art. 0607-931
По запросу
9
SCREW,CAP-HFH M6X1.0X45 CL8.8 Z&Y art. 8408-645
По запросу
10
Screw, Cap art. 8408-640
По запросу
11
Screw, Self-Tapping art. 1623-361
По запросу
12
Spar, Upper Black art. 1707-478
По запросу
13
Panel, Close-Off art. 6606-063
По запросу
14
Болт Arctic Cat art. 8408-880
от 326 ₽
15
Arm, Steering - Left (inc. 16) art. 1707-421
По запросу
15
Arm, Steering - Right (inc. 16) art. 1707-420
По запросу
16
Фиттинг art. 1623-010
По запросу
17
Направляющая рулевого маятника Arctic Cat art. 2603-436
По запросу
18
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
19
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 2 шт.
20
Screw, Cap art. 8408-845
от 1 415 ₽
21
Decal, Diagnostic Codes art. 8611-706
По запросу
22
Болт Arctic Cat art. 8476-620
По запросу
23
Clip, U-Nut art. 0423-031
По запросу
24
Plate, Mounting - Servomotor art. 2706-814
По запросу
25
Rivet art. 8060-682
По запросу
26
Trim art. 0706-371
По запросу
27
Clip, Servo Motor art. 5606-208
По запросу
28
Cover, Servomotor art. 5706-074
По запросу
29
Nut, Lock art. 8047-366
По запросу
30
Screw, Cap art. 8408-530
По запросу
31
Nut, Lock art. 8427-502
По запросу
32
Spar, Middle - Machine - Left art. 4706-097
По запросу
32
Spar, Middle - Machine - Right art. 4706-096
По запросу
33
Screw, Machine art. 8476-625
от 160 ₽
34
Болт Arctic Cat art. 8408-625
от 116 ₽
35
Гайка Arctic Cat art. 8424-602
от 110 ₽
36
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
37
Bracket, Mounting - Console art. 6606-298
По запросу
38
Screw, Cap art. 8408-630
По запросу
39
Bracket, Steering - Right art. 0605-962
По запросу
39
Bracket, Steering - Left art. 0605-963
По запросу
40
Screw, Cap art. 1623-905
По запросу
41
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
42
Spar, Rear - Right art. 4706-524
По запросу
42
Spar, Rear - Left art. 4706-525
По запросу
43
Snap, Body - Cushion art. 0116-074
По запросу
44
Rivet art. 8060-284
По запросу
45
Screw, Machine art. 8476-626
По запросу
46
Brace, Support - Spar art. 5606-616
По запросу
47
Заклепка Arctic Cat art. 8060-686
от 116 ₽
48
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
49
Crossbrace, Front Arm Mount art. 4706-885
По запросу
50
Clip, Retaining art. 0623-589
По запросу
