модель 2011 года
- Модель 600 Sno Pro
- Код модели ARCTIC CAT SNO PRO 600 GREEN (S2011ACDPRUSG)

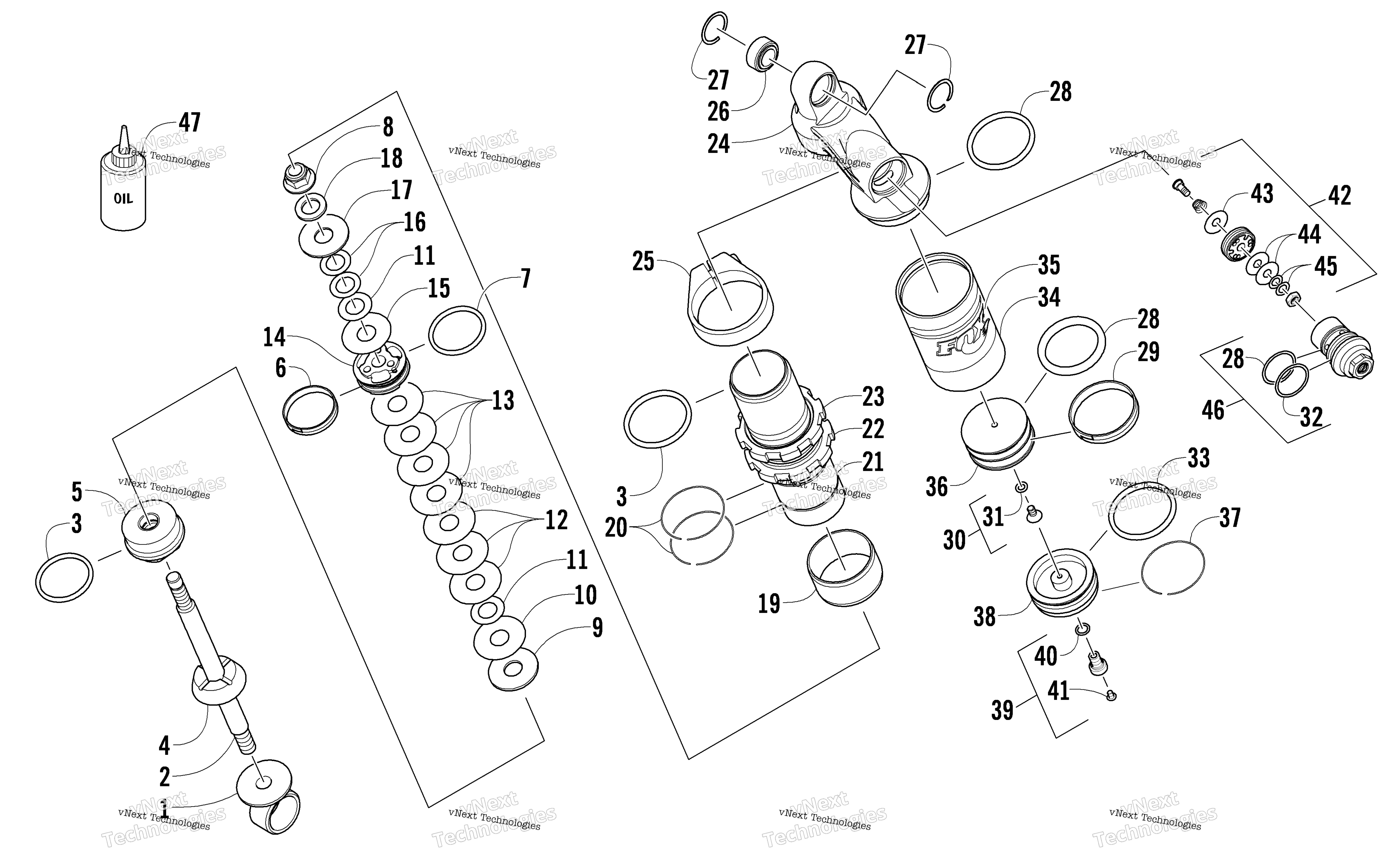

Схема задней части Suspension Front Arm Shock Absorber для ARCTIC CAT SNO PRO 600 GREEN (S2011ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock Absorber art. 1704-923
По запросу
1
Eyelet, Shock art. 3604-576
По запросу
2
Rod, Shock art. 3604-525
По запросу
3
Kit, Seal/Rebuild (inc. 4-8) art. 3604-538
По запросу
4
Bumper art. 3604-530
По запросу
5
Bearing - Assembly art. 2604-812
По запросу
6
Strap, Piston art. 0603-292
По запросу
7
O-Ring art. 2604-214
По запросу
8
Nut, Cap - Fox Shock art. 0603-301
По запросу
9
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
10
Valve, 1.300 x 0.008 in. art. 0603-349
По запросу
11
Valve, 0.800 x 0.006 in. art. 0603-333
По запросу
12
Valve, 1.300 x 0.015 in. art. 0603-890
По запросу
13
Valve, 1.300 x 0.012 in. art. 0603-891
По запросу
14
Piston, 0.041 in. - Orifice art. 2604-965
По запросу
15
Valve, 1.100 x 0.006 (3/8 ID) art. 0603-342
По запросу
16
Valve, 0.600 x 0.004 in. art. 3604-171
По запросу
17
Washer, Top Out art. 3604-170
По запросу
18
Washer, Backup art. 0603-389
По запросу
19
Sleeve, Wear art. 2603-246
По запросу
20
Retainer art. 2603-245
По запросу
21
Body, Shock art. 3604-523
По запросу
22
Nut, Adjuster art. 2604-840
По запросу
23
Collar, Locking - Adjuster Nut art. 2604-841
По запросу
24
End Cap, Shock/Reservoir (inc. 25-27) art. 3604-522
По запросу
25
Clamp, Body/End Cap art. 3604-532
По запросу
26
Bearing art. 3604-526
По запросу
27
Ring, Retaining art. 3604-527
По запросу
28
Kit, Rebuild - Reservoir (inc. 29-33) art. 3604-539
По запросу
29
Strap, Piston art. 1603-235
По запросу
30
Screw, Machine - w/O-Ring (inc. 31) art. 1604-316
По запросу
31
O-Ring (FOX only) art. 1604-425
По запросу
32
O-Ring art. 2603-502
По запросу
33
O-Ring art. 0603-671
По запросу
34
Reservoir art. 3604-528
По запросу
35
Decal, Shock - Reservoir art. 3604-160
По запросу
36
Piston, Internal Floating art. 3604-524
По запросу
37
Ring, Retaining art. 0604-992
По запросу
38
End Cap, Reservoir - Assembly - Bore (inc. 33 and 39-40) art. 2603-525
По запросу
39
Valve, Pressure - Assembly (inc. 40) art. 0703-341
По запросу
40
O-Ring art. 1604-318
По запросу
41
Screw, Valve art. 0624-097
По запросу
42
Piston, Concentric - Damping Adjuster (inc. 43-45) art. 3604-187
По запросу
43
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
44
Valve, 0.700 x 0.010 in. art. 2603-501
По запросу
45
Plate, Backup art. 3604-165
По запросу
46
Cartridge, Damping Adjuster (inc. 32) art. 2603-527
По запросу
47
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
