модель 2013 года
- Модель Firecat 500
- Код модели F5 ORANGE (S2013F5CEFUSO)

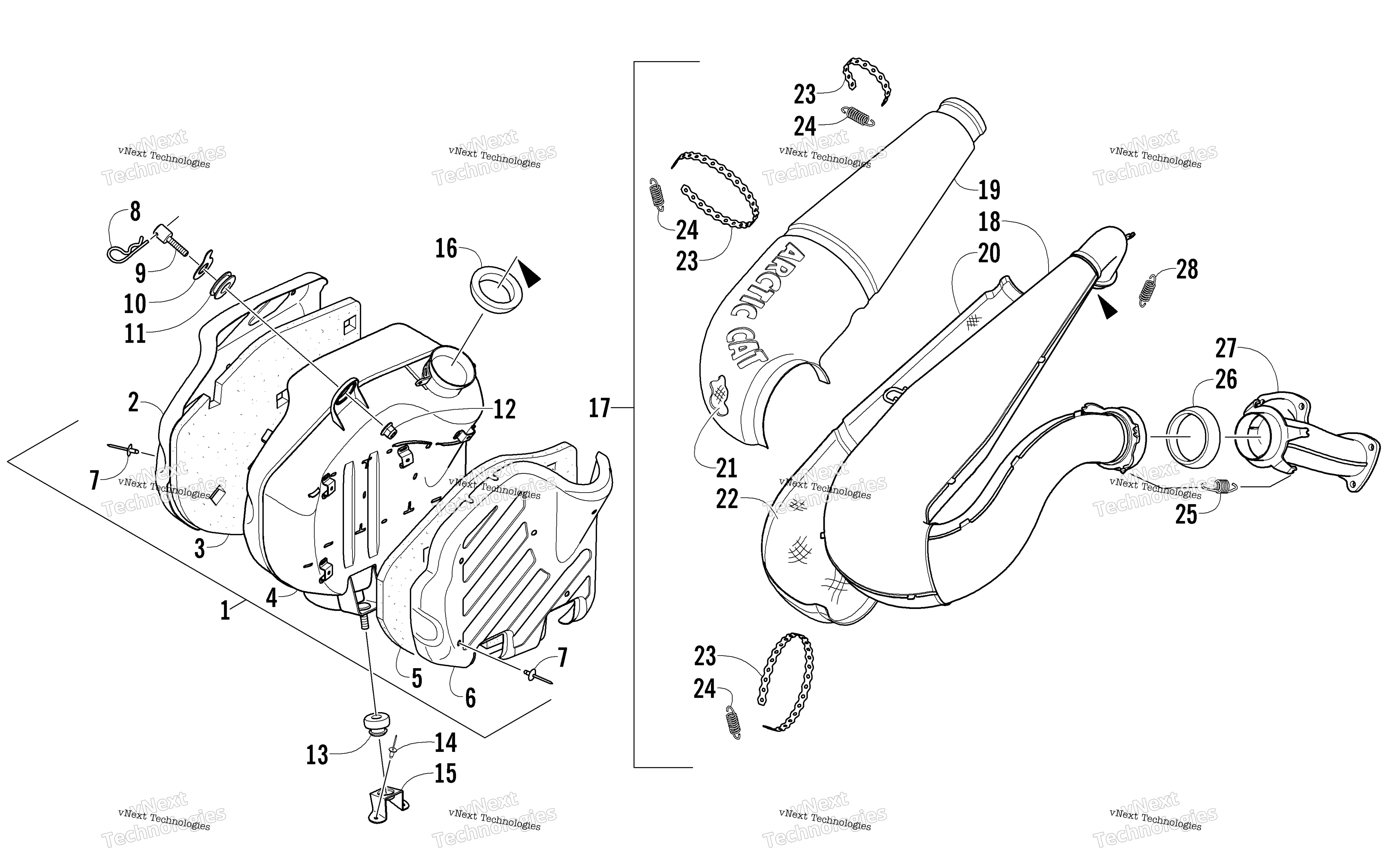

Схема выхлопной системы Assembly для F5 ORANGE (S2013F5CEFUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Resonator Assembly (inc. 2-7) art. 1712-455
По запросу
2
Cover, Resonator - External - Right art. 2612-312
По запросу
3
Packing, Resonator - External - Right art. 2612-314
По запросу
4
Resonator art. 1712-456
По запросу
5
Packing, Resonator - Left art. 2612-315
По запросу
6
Cover, Resonator - External - Left art. 2612-313
По запросу
7
Заклепка Arctic Cat art. 1623-799
от 221 ₽
8
Clip, Hairpin art. 1623-379
По запросу
9
Pin, Mounting - Resonator art. 2612-247
По запросу
10
Washer, Tab art. 2612-210
По запросу
11
Grommet, Rubber art. 1623-375
По запросу
12
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
13
Grommet art. 1612-873
По запросу
14
Заклепка Arctic Cat art. 8060-686
от 116 ₽
15
Bracket, Mounting - Resonator art. 2612-024
По запросу
16
Gasket, Exhaust - Tailpipe art. 1612-066
от 1 881 ₽
17
CHAMBER,EXP-FABR (inc. 18-24) art. 1712-497
По запросу
19
Cover, Expansion Chamber - Rear - Upper art. 2612-094
По запросу
20
Cover, Expansion Chamber - Rear - Lower art. 2612-093
По запросу
21
Packing, Expansion Chamber - Rear - Upper art. 2612-090
По запросу
22
Packing, Expansion Chamber - Rear - Lower art. 2612-089
По запросу
23
Band, Tie - 25 ft art. 0624-541
По запросу
23
Band, Tie - 5 ft art. 0624-552
По запросу
24
Пружина глушителя Arctic Cat art. 1612-178
от 578 ₽
Аналог
Пружина выхлопной системы Arctic Cat (10 шт) ( 1612-178 )
art. 02-105-02
1 571 ₽
Требуется 3 шт.
25
Spring, Extension art. 2612-399
от 2 457 ₽
Аналог
2 457 ₽
Требуется 4 шт.
26
Прокладка глушителя Arctic Cat art. 2612-059
от 2 005 ₽
Аналог
2 005 ₽
Требуется 1 шт.
27
Manifold, Exhaust art. 1712-312
По запросу
28
Пружина глушителя Arctic Cat art. 0612-471
от 918 ₽
