модель 2013 года
- Модель Firecat 500
- Код модели F5 ORANGE (S2013F5CEFUSO)

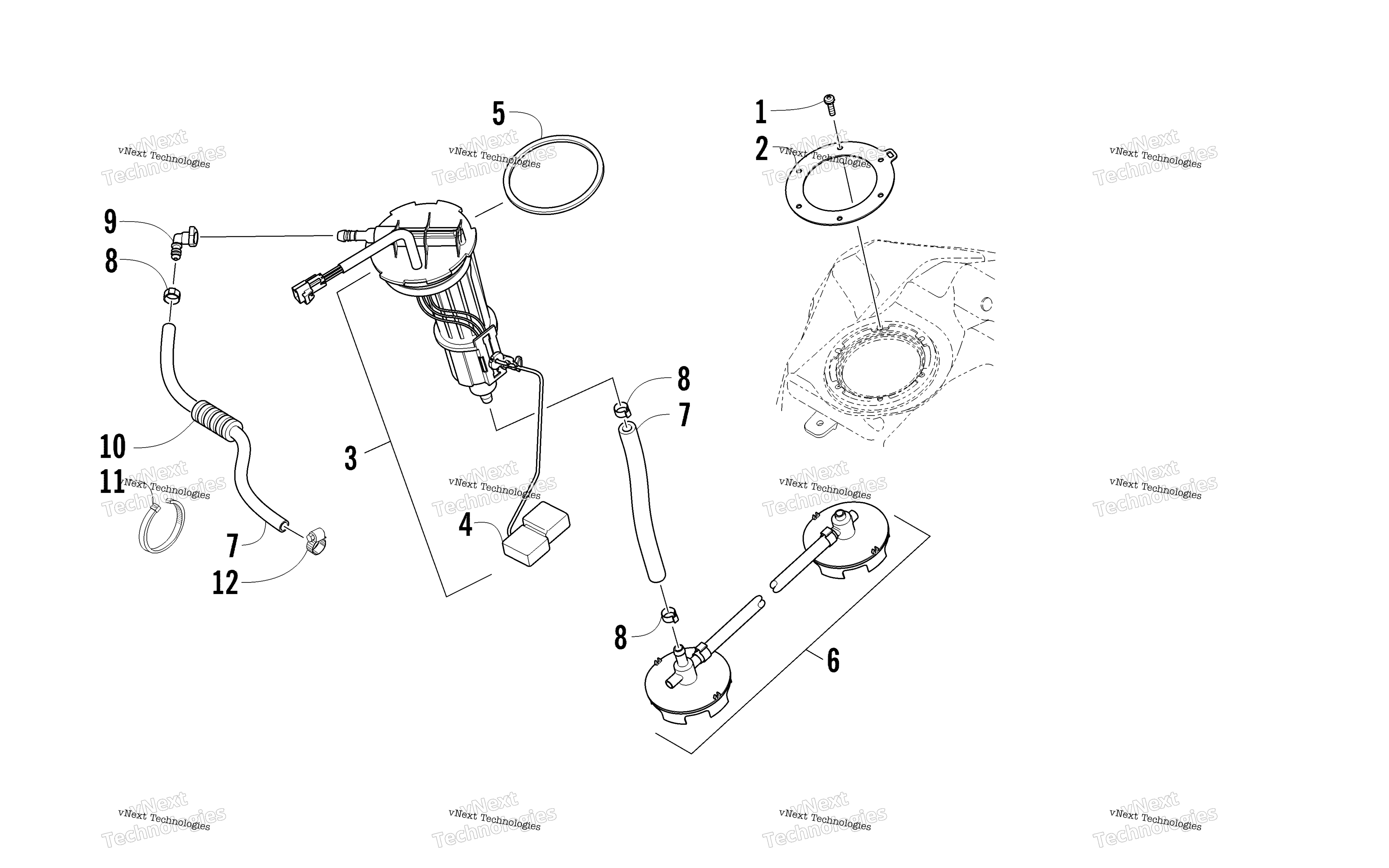

Схема топливной системы Pump Assembly для F5 ORANGE (S2013F5CEFUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Self-Tapping art. 0423-898
По запросу
2
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
3
Pump, Fuel - Assembly (inc. 4) art. 2670-063
от 7 274 ₽
4
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
5
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
6
Pickup, Fuel - Assembly (inc. 7 and one No. 8) art. 2670-054
от 1 464 ₽
Аналог
1 464 ₽
Требуется 1 шт.
7
Hose, Fuel - 10 ft art. 0610-971
По запросу
8
Clamp, Hose art. 0610-563
По запросу
9
Переходник art. 1670-878
По запросу
10
Loom, 5/8" Non-Slit - 5 ft art. 1619-349
По запросу
11
Зажим Arctic Cat art. 0123-788
По запросу
12
Clamp, Hose art. 0623-373
По запросу
Другие схемы модели
Топливная система Pump Assembly
