модель 2013 года
- Модель Firecat 500
- Код модели F5 ORANGE (S2013F5CEFUSO)

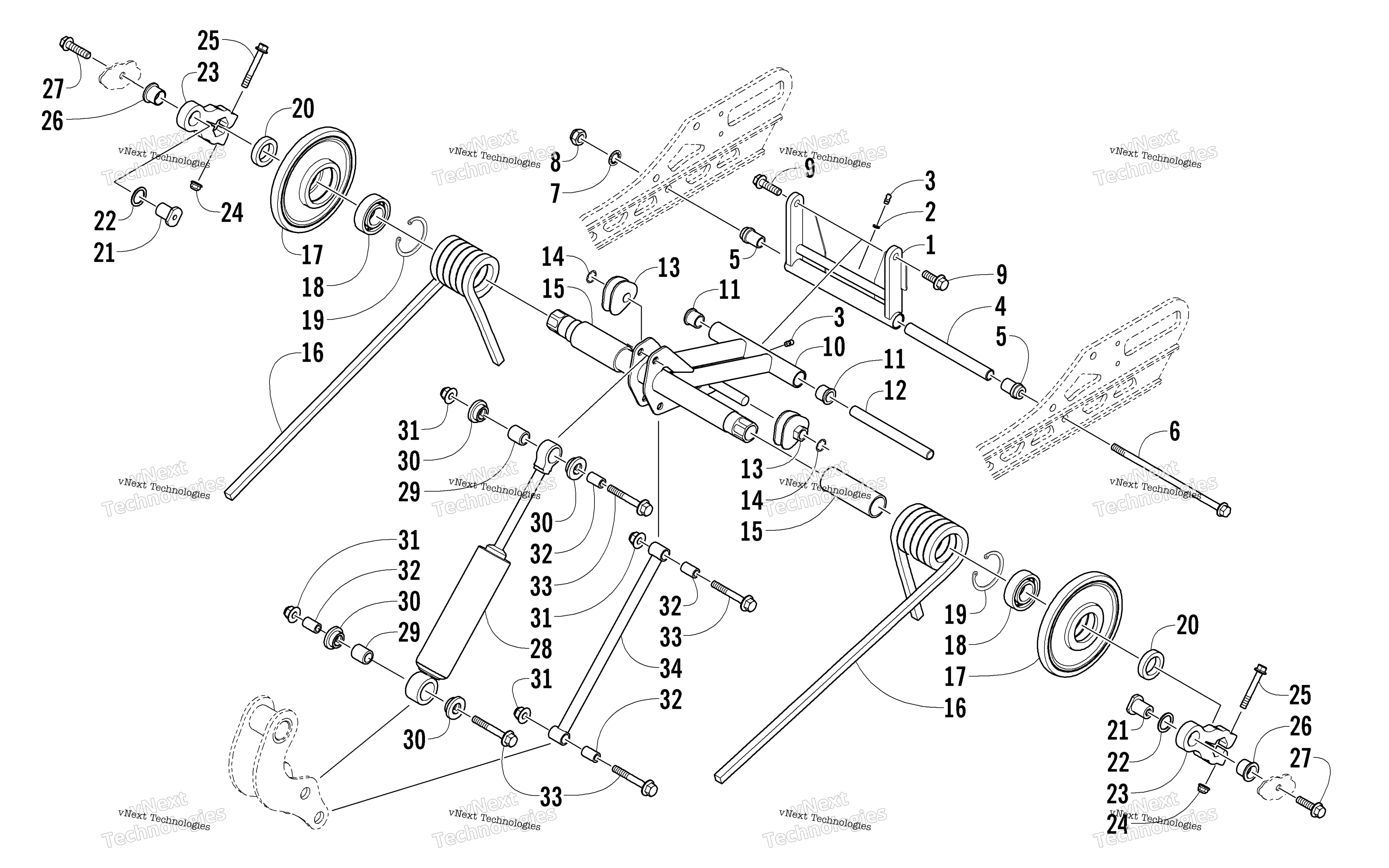

Схема задней части Suspension Rear Arm Assembly для F5 ORANGE (S2013F5CEFUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Rear - Black (inc. 2 and one No. 3) art. 1704-624
По запросу
2
WASHER- GREASE FITTING art. 1623-011
По запросу
3
Фиттинг art. 1623-010
По запросу
4
Втулка Arctic Cat art. 3604-285
По запросу
5
Bushing art. 3604-286
По запросу
6
Болт Arctic Cat art. 1423-431
По запросу
7
Шайба Arctic Cat art. 1623-992
от 168 ₽
8
Nut, Lock art. 8422-002
от 882 ₽
9
Screw, Cap art. 8408-041
По запросу
10
Arm, Idler - Black (inc. 11 and one No. 3) art. 1704-619
По запросу
11
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
12
Палец металлический заднего рычага Arctic Cat art. 3604-276
По запросу
13
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
13
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
15
Sleeve, Spring art. 3604-288
По запросу
16
пружина подвески art. 1704-505
По запросу
16
пружина подвески art. 1704-504
По запросу
17
Wheel, Idler (inc. 18-19) art. 3604-553
По запросу
18
Bearing art. 3604-257
от 500 ₽
19
Ring, Retaining art. 3604-256
По запросу
20
Spacer, Pivot - Idler Arm art. 3604-289
По запросу
21
Втулка подвески Arctic Cat art. 3604-979
По запросу
22
Шайба Arctic Cat art. 1604-187
от 368 ₽
23
Pivot - Idler Arm (inc. 24-26) art. 1704-627
По запросу
24
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
25
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
26
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
27
Болт Arctic Cat art. 8408-031
от 368 ₽
28
SHOCK,REAR ARM - TWIN TUBE - 15.00" (inc. 29-30) art. 1704-744
По запросу
29
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
30
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
31
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
32
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
33
Болт M10X1.25X50 Arctic Cat art. 8408-050
По запросу
34
Link, Shock - Black art. 1704-686
По запросу
