модель 2013 года
- Модель Firecat 500
- Код модели F5 ORANGE (S2013F5CEFUSO)

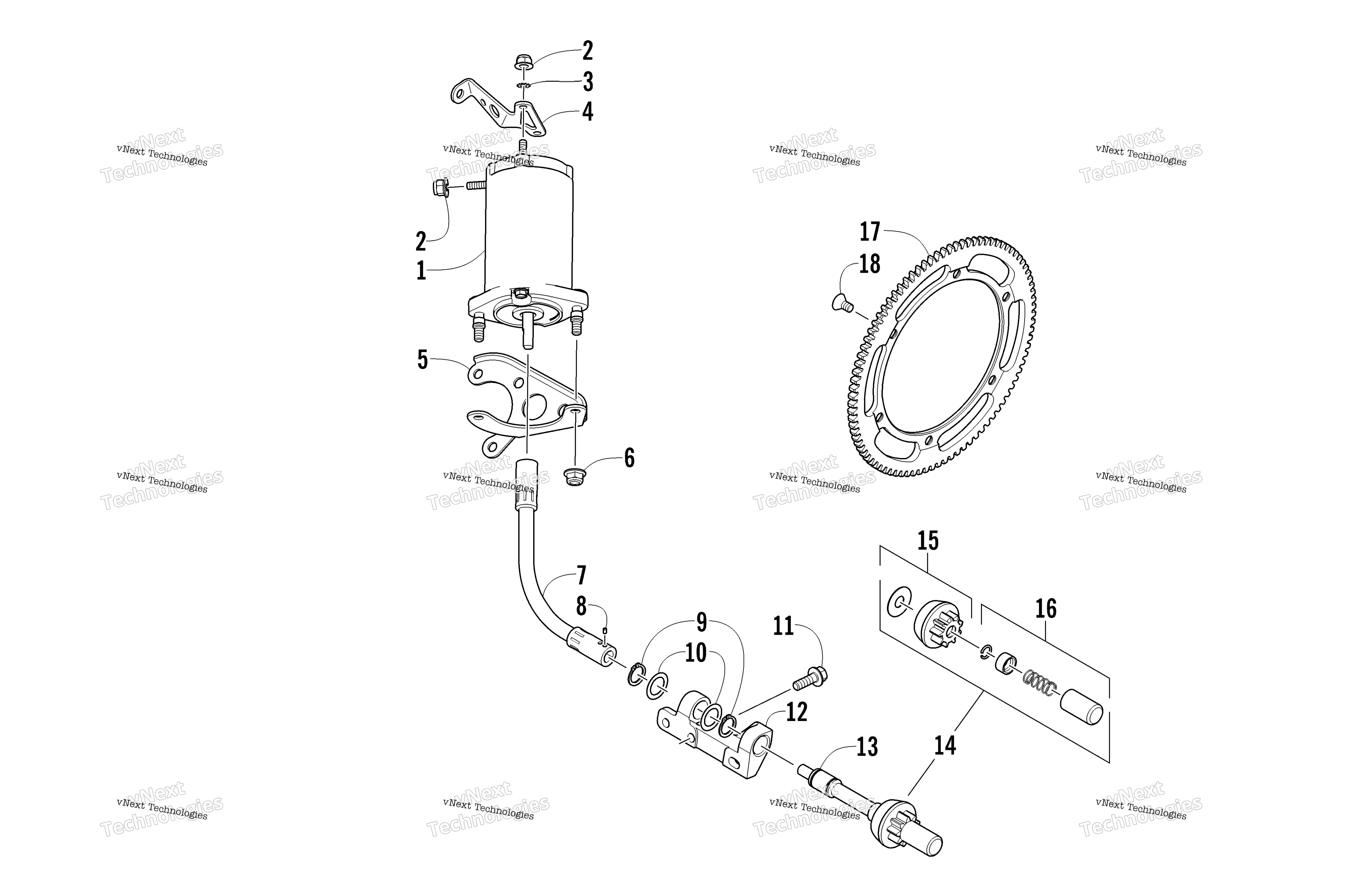

Схема Flex привод Starter Motor узла для F5 ORANGE (S2013F5CEFUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Motor, Starter - Assembly - Flex-B w/Ribbolt/Nuts (inc. 2 and 6) art. 0745-356
от 1 162 ₽
2
Гайка Arctic Cat art. 8427-602
от 116 ₽
3
Washer, Lock art. 8053-212
По запросу
4
Bracket, Mounting - Starter Motor - Top art. 0745-326
По запросу
5
Bracket, Mounting - Starter Motor - Bottom art. 0745-321
По запросу
6
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
7
Shaft, Flex ES - ACCY art. 0745-312
По запросу
8
Screw, Set art. 0623-891
По запросу
9
Ring, Snap art. 0645-382
По запросу
10
Washer, Thrust art. 0645-429
По запросу
11
Screw, Cap art. 8026-131
По запросу
12
Bracket, Pinion Drive art. 0745-165
По запросу
13
Бендикс стартера Arctic Cat art. 0745-170
от 27 048 ₽
14
Ремкомплект бендикса стартера Arctic Cat art. 0745-224
от 2 610 ₽
15
Pinion Drive Assembly art. 0645-380
По запросу
16
Pinion Stopper - Assembly art. 0645-186
По запросу
17
Венец стартера Arctic Cat art. 0745-402
от 33 254 ₽
18
Винт Arctic Cat art. 1623-821
от 987 ₽
