модель 2013 года
- Модель M 1100 Turbo
- Код модели M 1100 TURBO HCR WHITE (S2013M1NHCUSW)

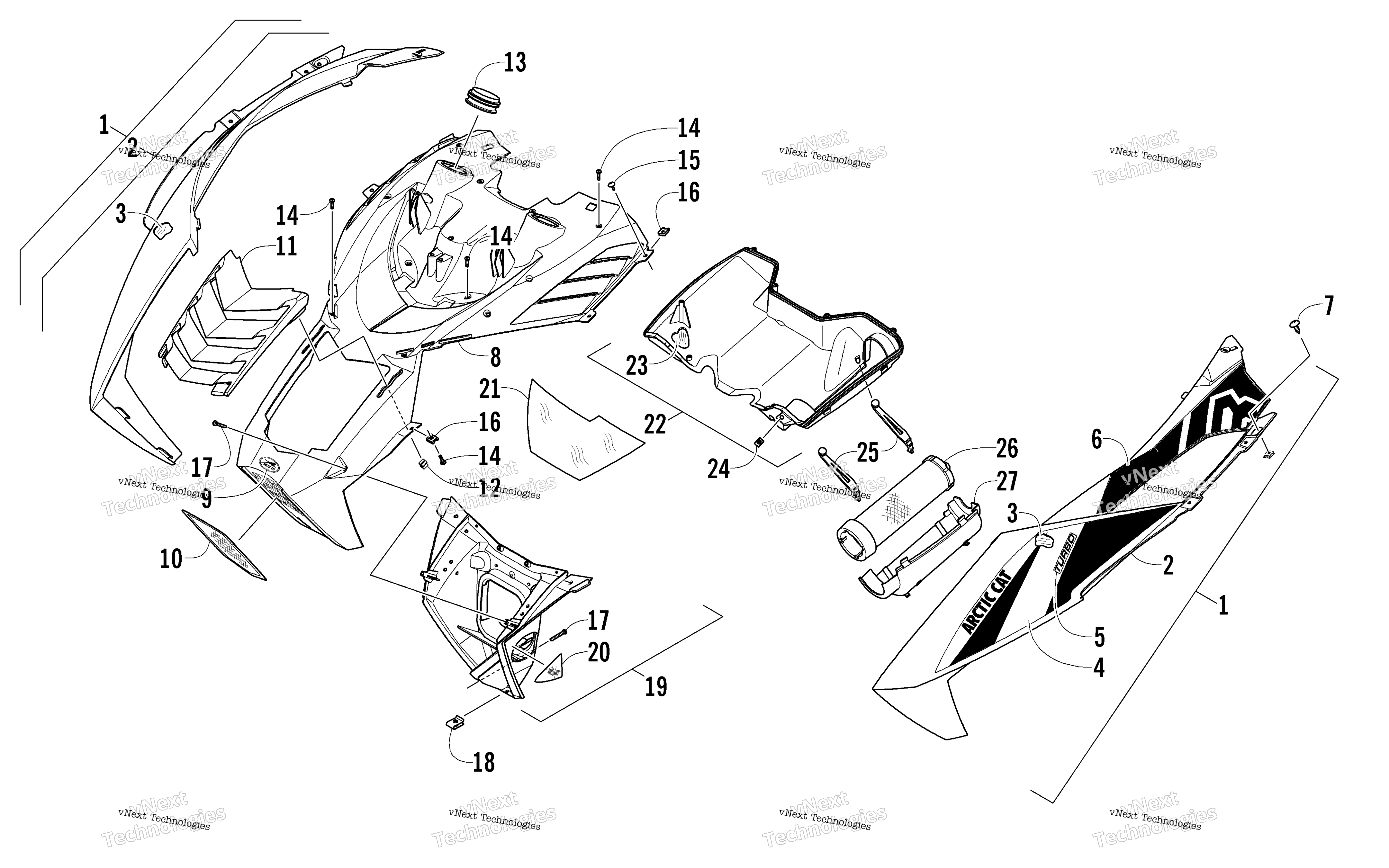

Схема капота And Air Intake Assembly для M 1100 TURBO HCR WHITE (S2013M1NHCUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - White (inc. 2-6) art. 3718-555
По запросу
1
Hood w/Decals - Right - White (inc. 2-6) art. 3718-554
По запросу
2
Hood w/o Decals - Left - White (inc. 3) art. 3718-621
По запросу
2
Hood w/o Decals - Right - White (inc. 3) art. 3718-620
По запросу
3
Foil, Protective - Right art. 6606-420
По запросу
3
Foil, Protective - Left art. 6606-415
По запросу
4
Decal, Hood - Forward Left art. 0621-007
По запросу
4
Decal, Hood - Forward Right art. 0621-006
По запросу
5
Decal, Hood - "Turbo" art. 9611-596
По запросу
6
Decal, Hood - Rear Left art. 0621-079
По запросу
6
Decal, Hood - Rear Right art. 0621-078
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Plenuim, Air Intake - Upper art. 6706-152
По запросу
9
Decal, "Arctic Cat" art. 9611-752
По запросу
10
Screen, Vent art. 0608-696
По запросу
11
Grille, Intercooler art. 6606-388
По запросу
12
Clip, Retaining art. 1623-765
По запросу
13
Seal art. 6606-386
По запросу
14
Screw, Self-Tapping art. 1623-933
По запросу
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Nut, U art. 1623-939
По запросу
17
Винт-саморез Arctic Cat art. 1623-129
По запросу
18
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
19
Plenum, Air Intake - Lower Front - w/Reflector (inc. 20) art. 5706-991
По запросу
20
Decal, Reflector - Amber art. 0621-989
По запросу
21
Foil, Protective art. 6606-421
По запросу
22
Plenum, Intake - Lower Rear (inc. 23) art. 5706-380
По запросу
23
Foil, Protective art. 6606-422
По запросу
24
Clip, U-Nut art. 1623-023
По запросу
25
Strap, Hold Down art. 6606-392
По запросу
26
Фильтр воздушный Arctic Cat art. 2670-265
По запросу
27
Cover, Air Filter art. 6606-365
По запросу
