модель 2013 года
- Модель M 1100 Turbo
- Код модели M 1100 TURBO HCR WHITE (S2013M1NHCUSW)

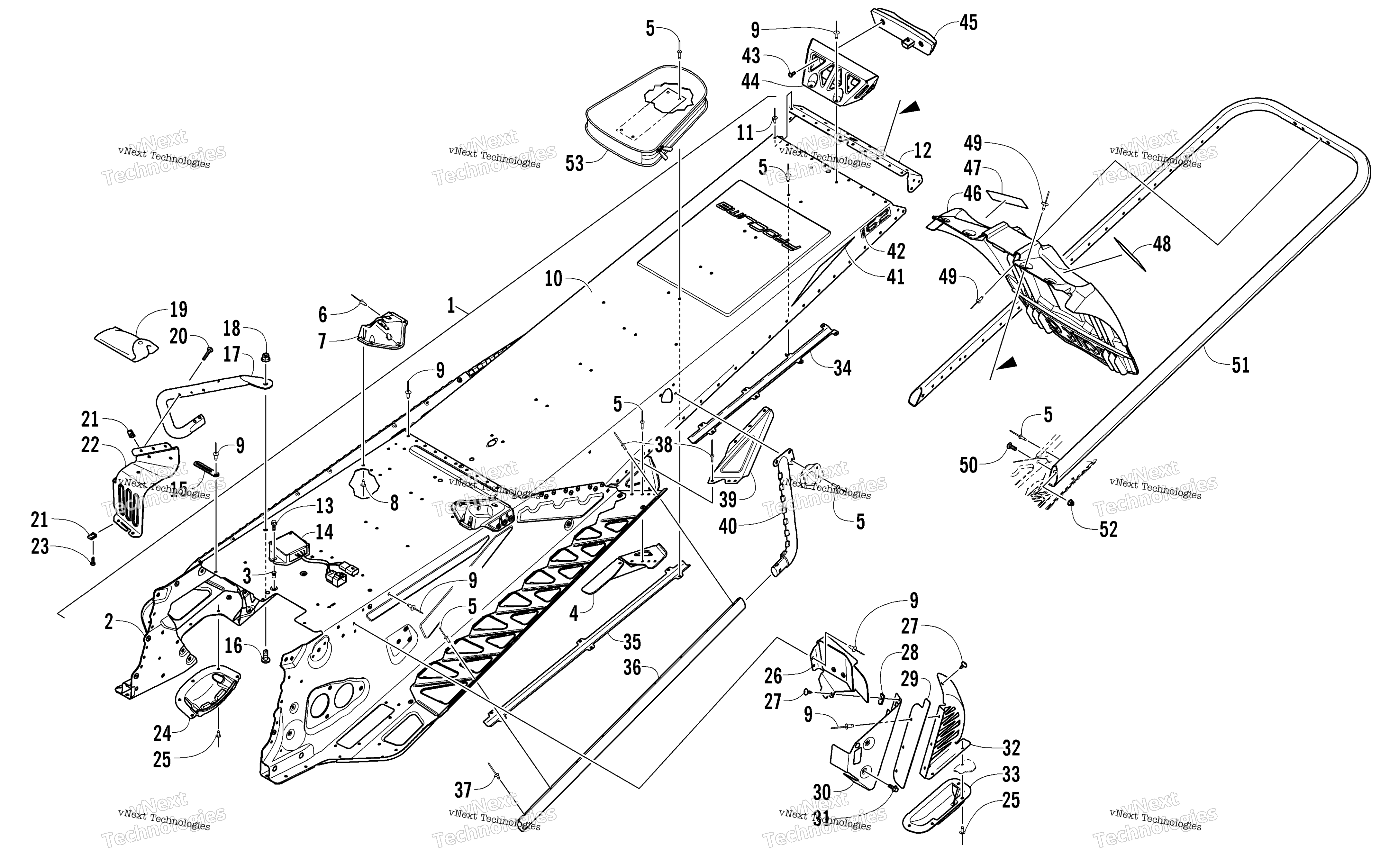

Схема Tunnel, задний Bumper, и Snowflap узла для M 1100 TURBO HCR WHITE (S2013M1NHCUSW)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly art. 2707-002
По запросу
1
Tunnel Assembly (inc. 2-12) art. 2707-020
По запросу
2
Tunnel, Front - Assembly (inc. 3-5) art. 1707-982
По запросу
3
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
4
Bracket, Mounting - Suspension - Right art. 1607-332
По запросу
4
Bracket, Mounting - Suspension - Left art. 1607-333
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
7
Bracket, Mounting - Rear Spar - Right art. 1707-644
По запросу
7
Bracket, Mounting - Rear Spar - Left art. 1707-645
По запросу
8
Rivet art. 1623-257
По запросу
9
Rivet art. 8060-682
По запросу
10
Tunnel, Rear art. 1607-120
По запросу
11
Rivet art. 8060-484
По запросу
12
End Cap, Tunnel art. 1607-104
По запросу
13
Screw, Cap art. 8408-516
По запросу
14
Regulator, Voltage art. 0630-288
от 10 730 ₽
15
Зажим Arctic Cat art. 1623-984
По запросу
16
Screw, Machine art. 8476-820
По запросу
17
Support, Footrest - Left art. 1707-455
По запросу
17
Support, Footrest - Right art. 1707-454
По запросу
18
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
19
Kit, Tool art. 0744-064
По запросу
20
Screw, Machine art. 8468-536
По запросу
21
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
22
Накладка подножки правая Arctic Cat art. 0607-996
от 3 980 ₽
22
Кронштейн подножки левый Arctic cat art. 0607-997
от 1 491 ₽
23
Винт Arctic Cat art. 8475-512
от 160 ₽
24
Protector, Chain Case art. 1607-109
По запросу
25
Заклепка Arctic Cat art. 8061-708
от 168 ₽
26
Mount, Clutch Guard art. 1702-278
По запросу
27
Винт-саморез Arctic Cat art. 1623-129
По запросу
28
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
29
Shield, Brake Disc - Center art. 1607-176
По запросу
30
Shield, Brake Disc - Front art. 1607-118
По запросу
31
Screw, Cap art. 8408-613
По запросу
32
Shield, Brake Disc - Rear art. 0607-520
По запросу
33
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
34
Protector, Harness - Taillight art. 0630-280
По запросу
35
Protector, Taillight Harness art. 0630-307
По запросу
36
Усилитель подножки Arctic Cat art. 1607-092
от 7 098 ₽
37
Rivet art. 1623-130
По запросу
38
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
39
Gusset, Running Board - Right art. 1607-162
По запросу
39
Gusset, Running Board - Left art. 1607-163
По запросу
40
Gusset, Tunnel Roll - Right art. 1607-040
По запросу
40
Gusset, Tunnel Roll - Left art. 1607-041
По запросу
41
Decal, Reflector - Red art. 8621-870
По запросу
42
Decal, Tunnel - 162 art. 0621-024
По запросу
43
Screw, Machine art. 8470-512
По запросу
44
Bracket, Mounting - Taillight art. 0630-328
По запросу
45
стоп сигнал art. 0609-898
от 3 166 ₽
46
Snowflap art. 6606-394
от 10 642 ₽
47
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
48
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
49
Rivet art. 8061-706
По запросу
50
Болт Arctic Cat art. 8476-620
По запросу
51
Bumper, Rear Green art. 1707-508
По запросу
52
Гайка Arctic Cat art. 8427-602
от 116 ₽
53
Bag, Belt art. 6606-615
По запросу
