модель 2013 года
- Модель M 1100 Turbo
- Код модели M 1100 TURBO HCR WHITE (S2013M1NHCUSW)

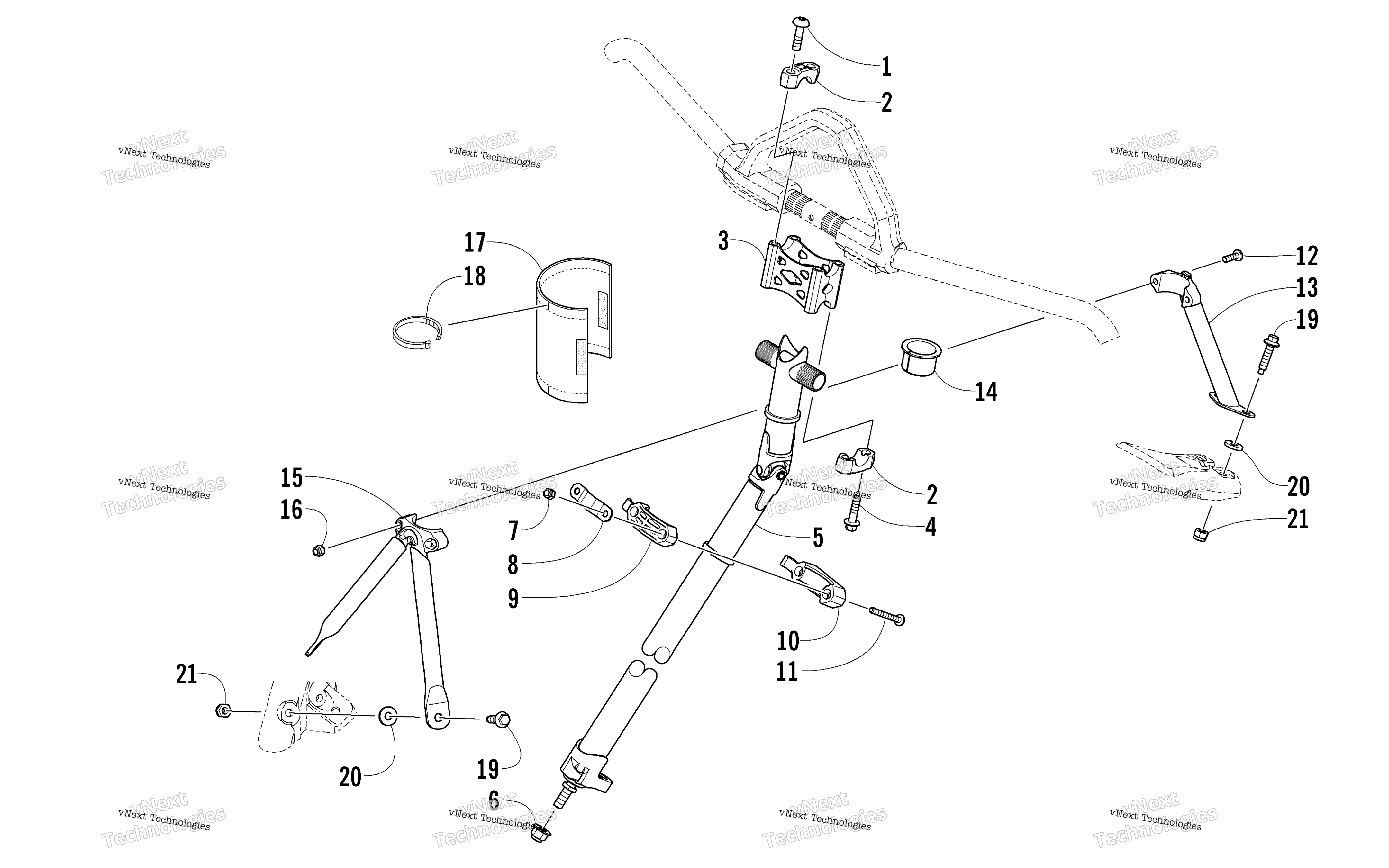

Схема рулевого управления Post Assembly для M 1100 TURBO HCR WHITE (S2013M1NHCUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8476-830
По запросу
2
Cap, Riser Block - Black art. 1705-461
По запросу
3
Block, Riser - Black art. 1705-454
По запросу
4
Screw, Cap art. 8408-830
По запросу
5
Post, Steering art. 1705-456
По запросу
6
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
7
Гайка Arctic Cat art. 8427-602
от 116 ₽
8
Plate, Retaining art. 0605-998
По запросу
9
Втулка рулевого вала Arctic Cat art. 1605-043
от 2 100 ₽
Аналог
Вкладыши рулевой колонки (усиленные) Arctic Cat / Yamaha
art. SM-08752
3 935 ₽
Требуется 1 шт.
10
Втулкка рулевой колонки Arctic Cat art. 1605-044
от 987 ₽
Аналог
Вкладыши рулевой колонки (усиленные) Arctic Cat / Yamaha
art. SM-08752
3 935 ₽
Требуется 1 шт.
11
Screw, Machine art. 8468-655
По запросу
12
Screw, Machine art. 8468-635
По запросу
13
Support, Steering Post - Rear art. 1705-441
По запросу
14
Bushing art. 1705-447
По запросу
15
Support, Steering Post - Front art. 1705-440
По запросу
16
Nut art. 8422-602
По запросу
17
Wrap, Steering Post art. 1705-455
По запросу
18
Зажим Arctic Cat art. 0123-788
По запросу
19
Screw, Cap art. 1623-982
По запросу
20
Washer art. 1623-968
По запросу
21
Nut, Lock art. 8422-802
По запросу
