модель 2013 года
- Модель M 1100 Turbo
- Код модели M 1100 TURBO HCR WHITE (S2013M1NHCUSW)

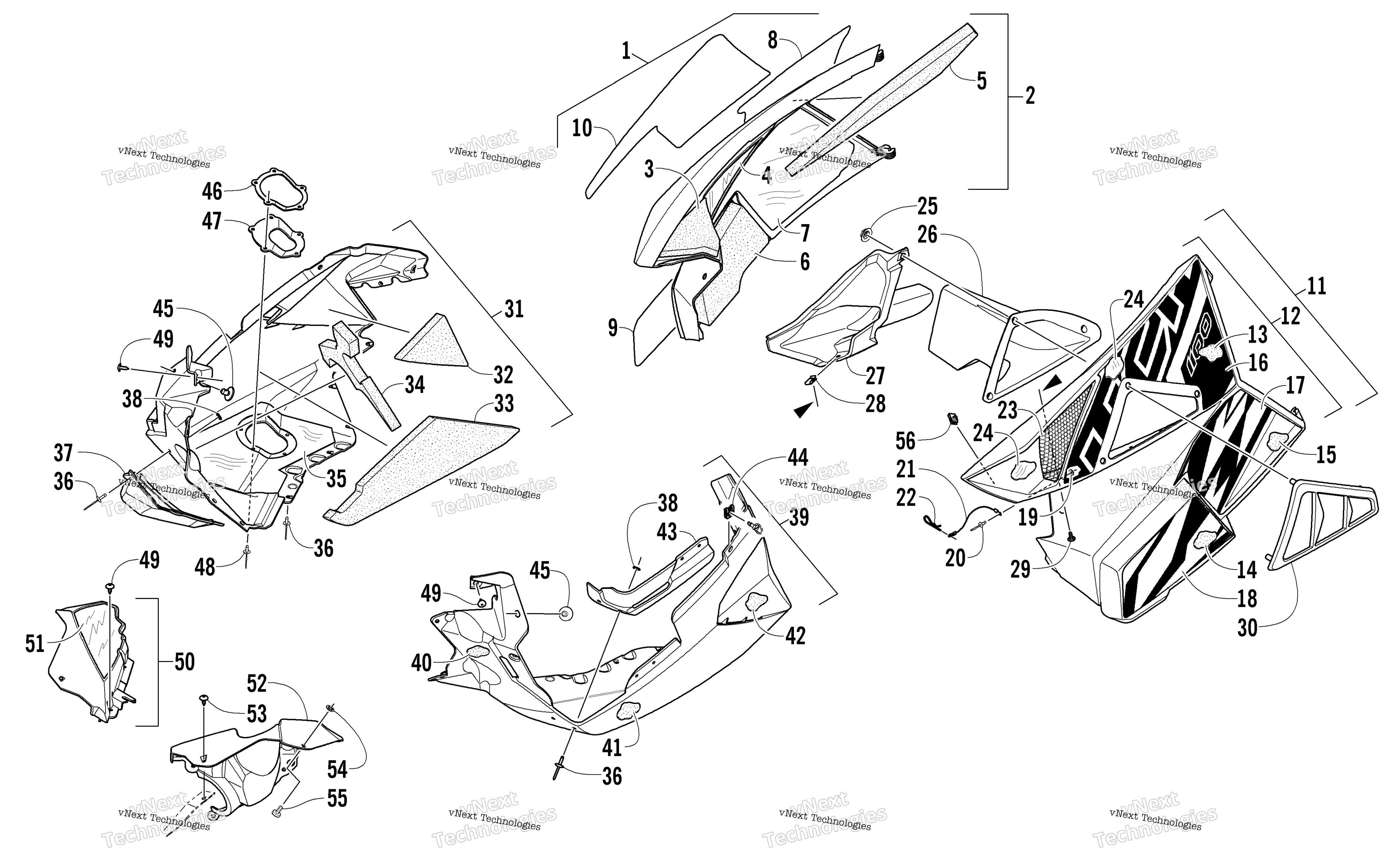

Схема Skid Plate и Side панель узла для M 1100 TURBO HCR WHITE (S2013M1NHCUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - w/Decals - Green (inc. 2-10) art. 3718-496
По запросу
2
Panel, Side - w/o Decals - Right - Green (inc. 3-7) art. 3718-314
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Decal, Side Panel - Upper - Right art. 0621-086
По запросу
9
Decal, Side Panel - Lower Front - Right art. 0621-088
По запросу
10
Decal, Side Panel - Lower Rear - Right art. 0621-090
По запросу
11
Panel, Side - Left - w/Decals - Green (inc. 12-18) art. 3718-497
По запросу
12
PANEL,SIDE-LH WITH FOAM-GRN (TURBO) (inc. 13-15) art. 3718-797
По запросу
13
Foam, Side Panel - Upper Rear - Left art. 0617-669
По запросу
14
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
15
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
16
Decal, Side Panel - Upper - Left art. 0621-087
По запросу
17
Decal, Side Panel - Lower Rear - Left art. 0621-091
По запросу
18
Decal, Side Panel - Lower Front - Left art. 0621-089
По запросу
19
Washer art. 8050-127
По запросу
20
Rivet art. 8060-486
По запросу
21
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
22
Clip, Hairpin art. 0605-283
По запросу
23
Screen, Intake art. 5706-531
По запросу
24
Foil, Protective art. 0619-206
По запросу
25
Гайка Arctic Cat art. 1623-469
По запросу
26
Duct, Heat art. 0708-596
По запросу
27
Duct, Air - Clutch art. 2602-457
По запросу
28
Clip, U-Nut art. 1623-030
По запросу
29
Винт Arctic Cat art. 2623-164
от 368 ₽
30
Vent, Heat Duct art. 0608-648
По запросу
31
Plate, Skid - w/o Decals - Right - Black (inc. 32-38) art. 3718-422
По запросу
32
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
33
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
34
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
35
Foil, Protective art. 3612-325
По запросу
36
Заклепка Arctic Cat art. 8061-708
от 168 ₽
37
Deflector, Heat art. 2612-754
По запросу
38
Washer art. 0123-802
от 110 ₽
39
Plate, Skid - Left w/Foam - Black (inc. 40-43) art. 3718-789
По запросу
40
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
41
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
42
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
43
Panel, Reinforcement art. 6606-613
По запросу
44
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
45
Pin, Retaining art. 6606-592
По запросу
46
Plate, Exhaust Outlet art. 2612-796
По запросу
47
Seal, Exhaust Outlet art. 2612-799
По запросу
48
Rivet art. 8061-710
По запросу
49
Винт-саморез Arctic Cat art. 1623-129
По запросу
50
Fascia, Front - Right - Black (inc. 51) art. 3718-302
По запросу
51
Foil, Protective art. 6606-404
По запросу
52
Fascia, Front - Left - Black art. 6606-351
По запросу
53
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
54
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
55
Screw, Thumb art. 1623-999
По запросу
56
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
