модель 2013 года
- Модель XF 800
- Код модели XF 800 HIGH COUNTRY SNO PRO LTD BLACK (S2013XFHHCUSB)

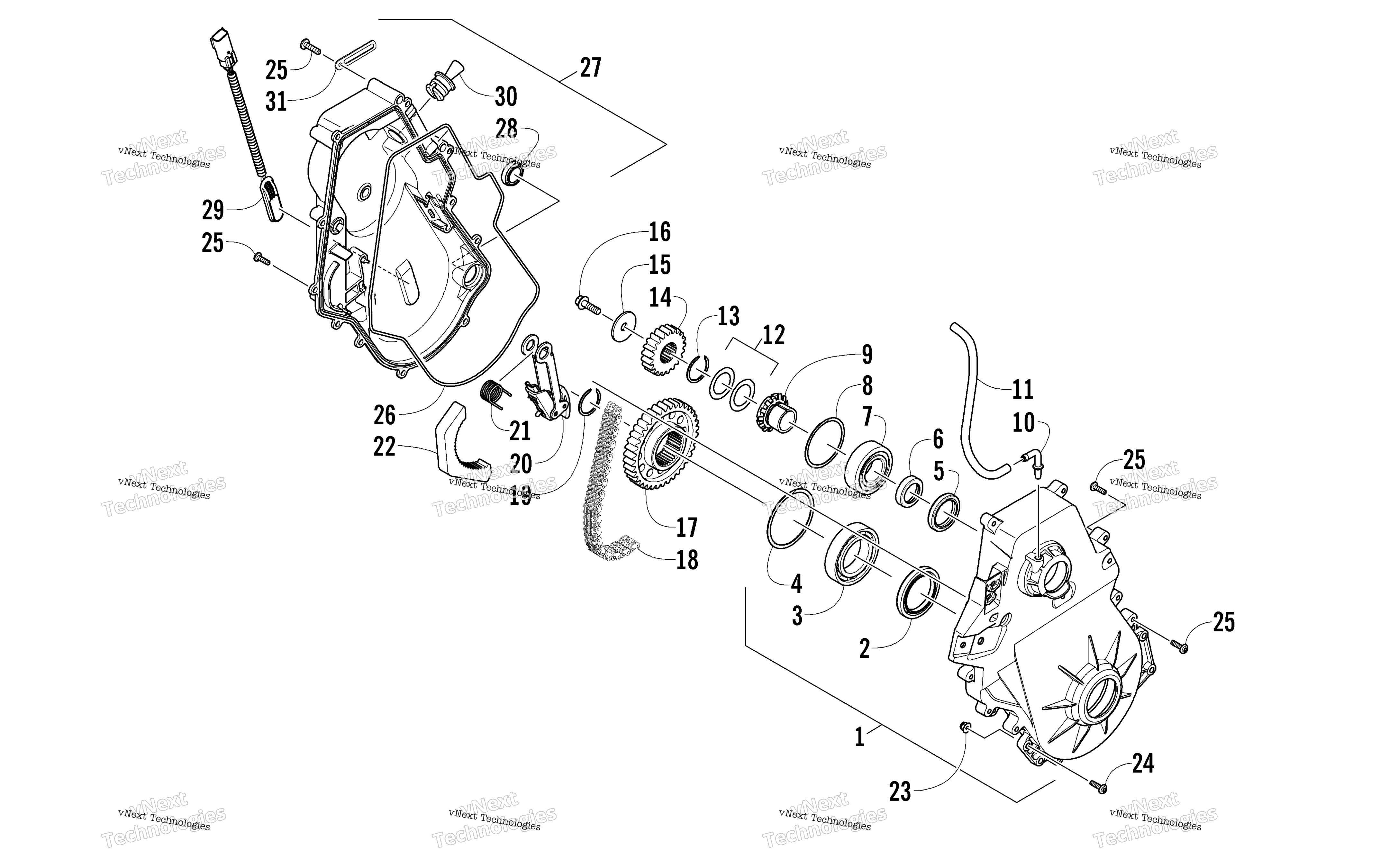

Схема цепь картер узла для XF 800 HIGH COUNTRY SNO PRO LTD BLACK (S2013XFHHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Корпус КПП Arctic Cat art. 1702-477
По запросу
2
Сальник Arctic Cat art. 2602-172
По запросу
3
Подшипник КПП Yamaha art. 2602-281
от 1 316 ₽
4
Ring, Retaining art. 2602-280
По запросу
5
Сальник КПП Arctic Cat art. 2602-204
от 2 402 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
6
Spacer art. 2602-368
По запросу
7
Подшипник КПП Yamaha art. 2602-205
от 1 561 ₽
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
8
Ring, Retaining art. 2602-236
По запросу
9
Адаптер подшипника КПП Arctic Cat art. 2602-290
По запросу
10
BARB, 90 DEGREE art. 1402-102
По запросу
11
Hose, Vent art. 2602-489
По запросу
12
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
12
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
13
Стопорное кольцо КПП Arctic Cat art. 2602-239
По запросу
14
Шестерня КПП 22 зуба Arctic Cat art. 2602-335
По запросу
15
Washer, Spring art. 1623-038
По запросу
16
Винт Arctic Cat art. 8408-826
По запросу
17
Шестерня КПП 28 зубьев Arctic Cat art. 2602-364
По запросу
18
Цепь КПП Arctic Cat art. 2602-370
По запросу
19
Ring, Retaining art. 2602-473
По запросу
20
Натяжитель цепи art. 1702-398
от 3 824 ₽
Аналог
3 824 ₽
Требуется 1 шт.
21
Пружина натяжителя цепи Arctic Cat art. 2602-336
По запросу
22
Пластина натяжителя цепи КПП Arctic Cat art. 2602-230
По запросу
23
Гайка Arctic Cat art. 8427-602
от 116 ₽
24
Screw, Machine art. 8476-630
По запросу
25
Screw, Machine art. 1623-814
По запросу
26
Прокладка КПП Arctic Cat art. 3602-079
По запросу
27
Cover, Chain Case (inc. 28-29) art. 1702-497
По запросу
28
Glass, Sight art. 2602-232
По запросу
29
Kit, Speedometer Sensor art. 0730-172
от 5 078 ₽
30
Plug, Fill art. 2602-440
По запросу
31
Зажим Arctic Cat art. 1623-984
По запросу
