модель 2013 года
- Модель XF 800
- Код модели XF 800 HIGH COUNTRY SNO PRO LTD BLACK (S2013XFHHCUSB)

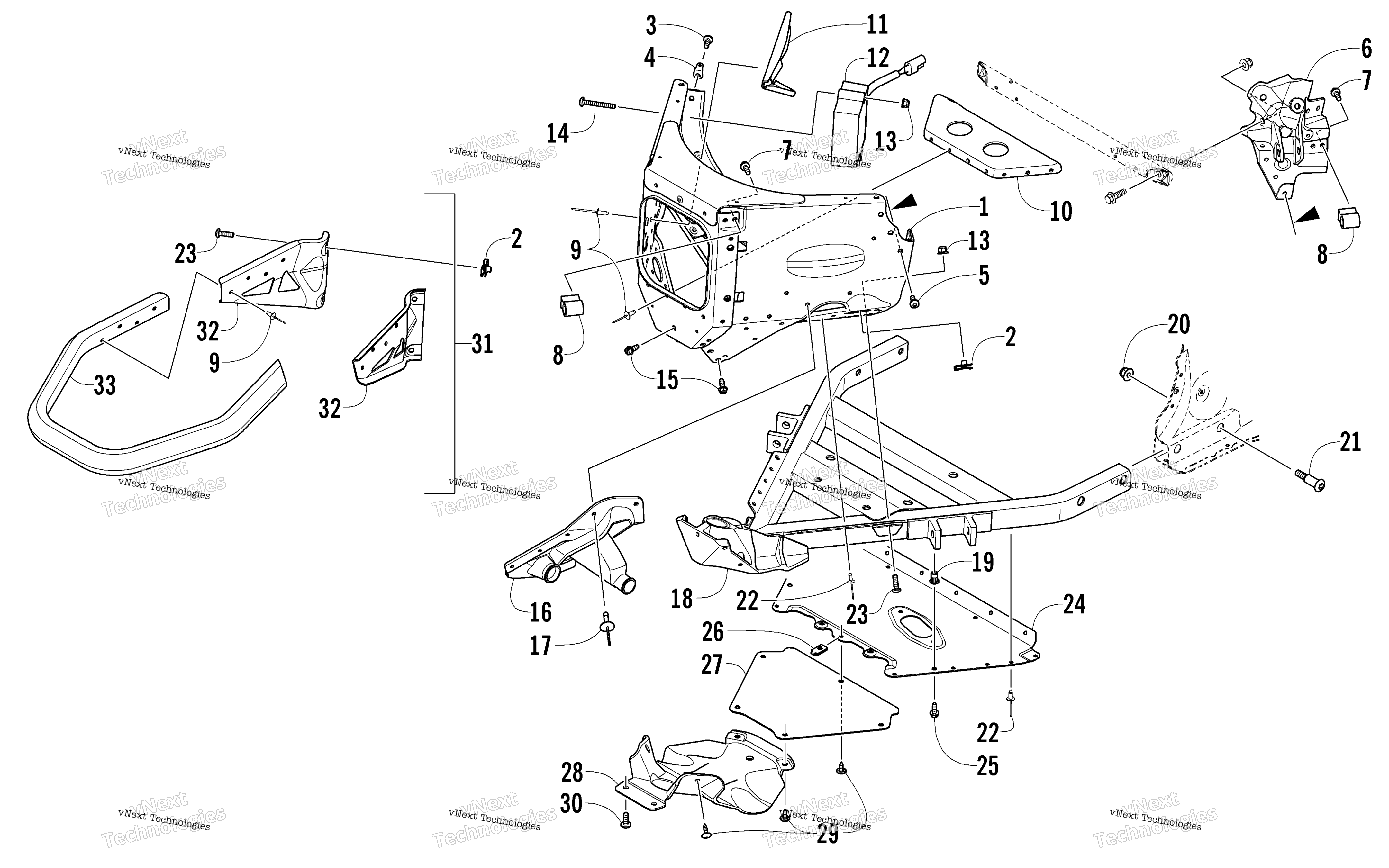

Схема передней части Bumper And Frame Assembly для XF 800 HIGH COUNTRY SNO PRO LTD BLACK (S2013XFHHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Kit, Front Panel (inc. 2-6) art. 2707-181
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Screw, Self-Tapping art. 1623-683
По запросу
4
Tab, Spring art. 2612-707
По запросу
5
Винт Arctic Cat art. 0423-538
от 110 ₽
6
Bracket, Shock Mount - Upper Right - Black art. 1707-668
По запросу
6
Bracket, Shock Mount - Upper Left - Black art. 1707-669
По запросу
7
Screw, Cap art. 8413-617
По запросу
8
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
9
Заклепка Arctic Cat art. 8060-706
от 116 ₽
10
Комплект усиления крепления рулевой колонки Arctic Cat 2012-2014 ZR F XF M 800 / 1100 art. 2707-496
По запросу
11
Bracket, Steering Stop art. 0607-991
По запросу
12
Реле-регулятор напряжения Arctic Cat art. 0630-322
от 10 781 ₽
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
SCREW,MACH-TSTRH M6X1.0X50 Z&BLK art. 8477-650
По запросу
15
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
16
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
16
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
17
Rivet art. 8061-628
По запросу
18
Frame, Front - Lower - Black art. 3707-130
По запросу
19
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
Screw, Shoulder art. 1623-817
По запросу
22
Заклепка Arctic Cat art. 8060-686
от 116 ₽
23
Screw, Machine art. 8468-620
По запросу
24
Belly Pan - Center art. 0607-983
По запросу
25
SCREW,MACH-TSTRH M5X0.8X20 Z&Y art. 8476-520
По запросу
26
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
27
Panel, Access art. 1607-063
По запросу
28
Belly Pan - Front art. 6606-614
По запросу
29
Винт-саморез Arctic Cat art. 1623-129
По запросу
30
SCREW,MACH-TSTRH-M5 X 0.8 X 25 CA PT/W23 art. 2623-033
По запросу
31
Bumper, Front - Assembly - Black (inc. eight No. 9 and 32-33) art. 1707-596
По запросу
32
Bracket, Mounting - Bumper - Left - Black art. 1707-577
По запросу
32
Bracket, Mounting - Bumper - Right - Black art. 1707-576
По запросу
33
Front, Bumper - Black art. 1707-578
По запросу
