модель 2013 года
- Модель XF 800
- Код модели XF 800 HIGH COUNTRY SNO PRO LTD BLACK (S2013XFHHCUSB)

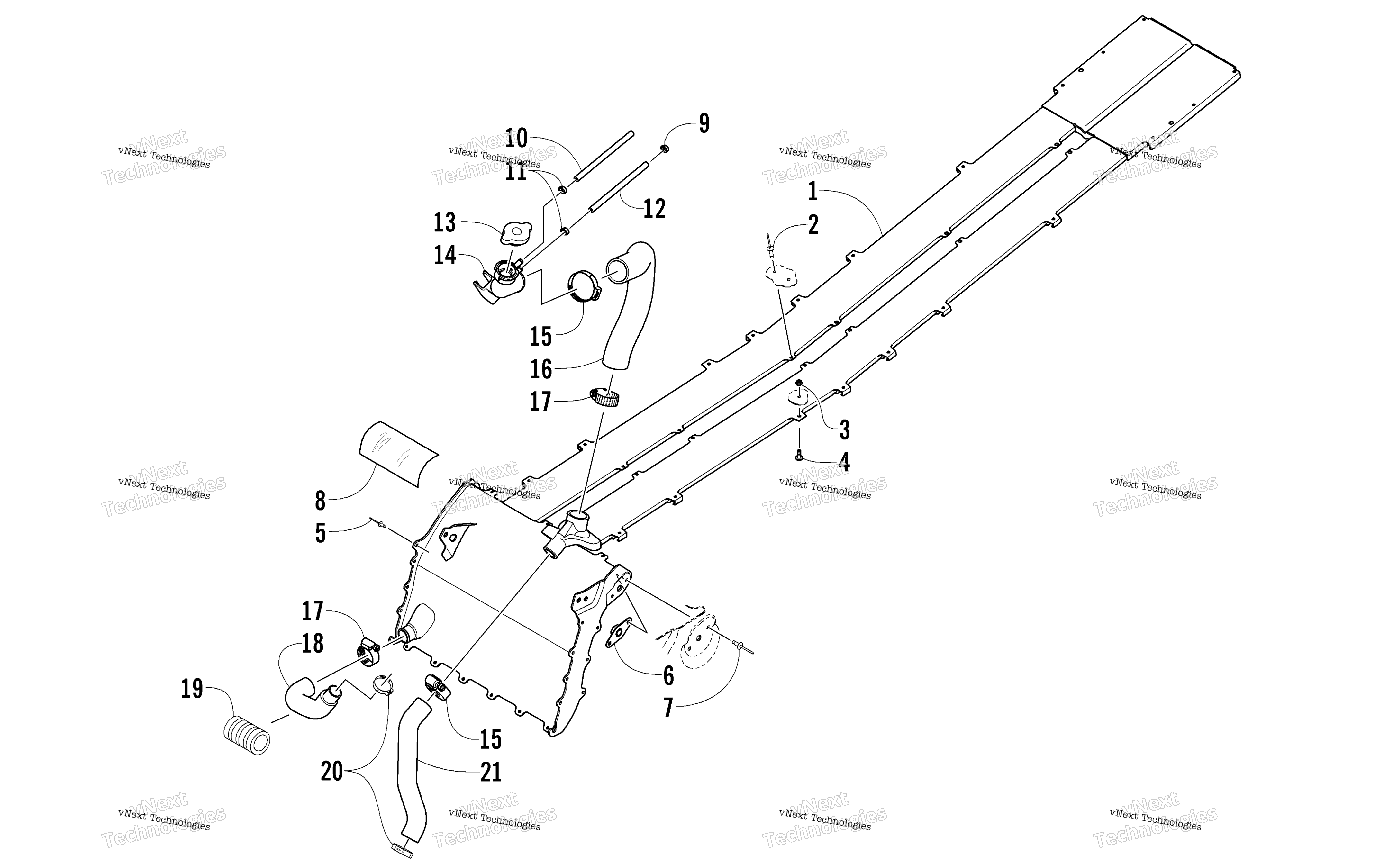

Схема системы охлаждения Assembly для XF 800 HIGH COUNTRY SNO PRO LTD BLACK (S2013XFHHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-078
По запросу
2
Rivet - Black art. 8060-702
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Заклепка Arctic Cat art. 8060-706
от 116 ₽
6
Plate, Retaining art. 0608-631
По запросу
7
Rivet art. 8060-708
По запросу
8
Foil, Protective art. 0619-206
По запросу
9
Clamp, Hose art. 1623-619
По запросу
10
Трубка зеленая Arctic Cat art. 0610-692
По запросу
10
Hose - Green - 100 ft art. 0610-693
По запросу
11
Clamp, Hose art. 1623-655
По запросу
12
Hose - 25 ft art. 0610-538
По запросу
13
Cap art. 2606-284
По запросу
14
Neck, Filler art. 0613-030
По запросу
15
Clamp, Hose art. 0423-317
По запросу
16
Hose, Coolant - Filler Neck/Heat Exchanger art. 0613-097
По запросу
17
Хомут Arctic Cat art. 1623-981
от 578 ₽
18
Hose, Coolant - Engine/Heat Exchanger art. 0610-864
По запросу
19
Conduit, Flexible - 4 in. art. 0619-619
По запросу
20
Clamp, Hose art. 1623-656
По запросу
21
Hose, Coolant - Heat Exchanger/Engine art. 0613-033
По запросу
