модель 2013 года
- Модель XF 800
- Код модели XF 800 HIGH COUNTRY SNO PRO LTD BLACK (S2013XFHHCUSB)

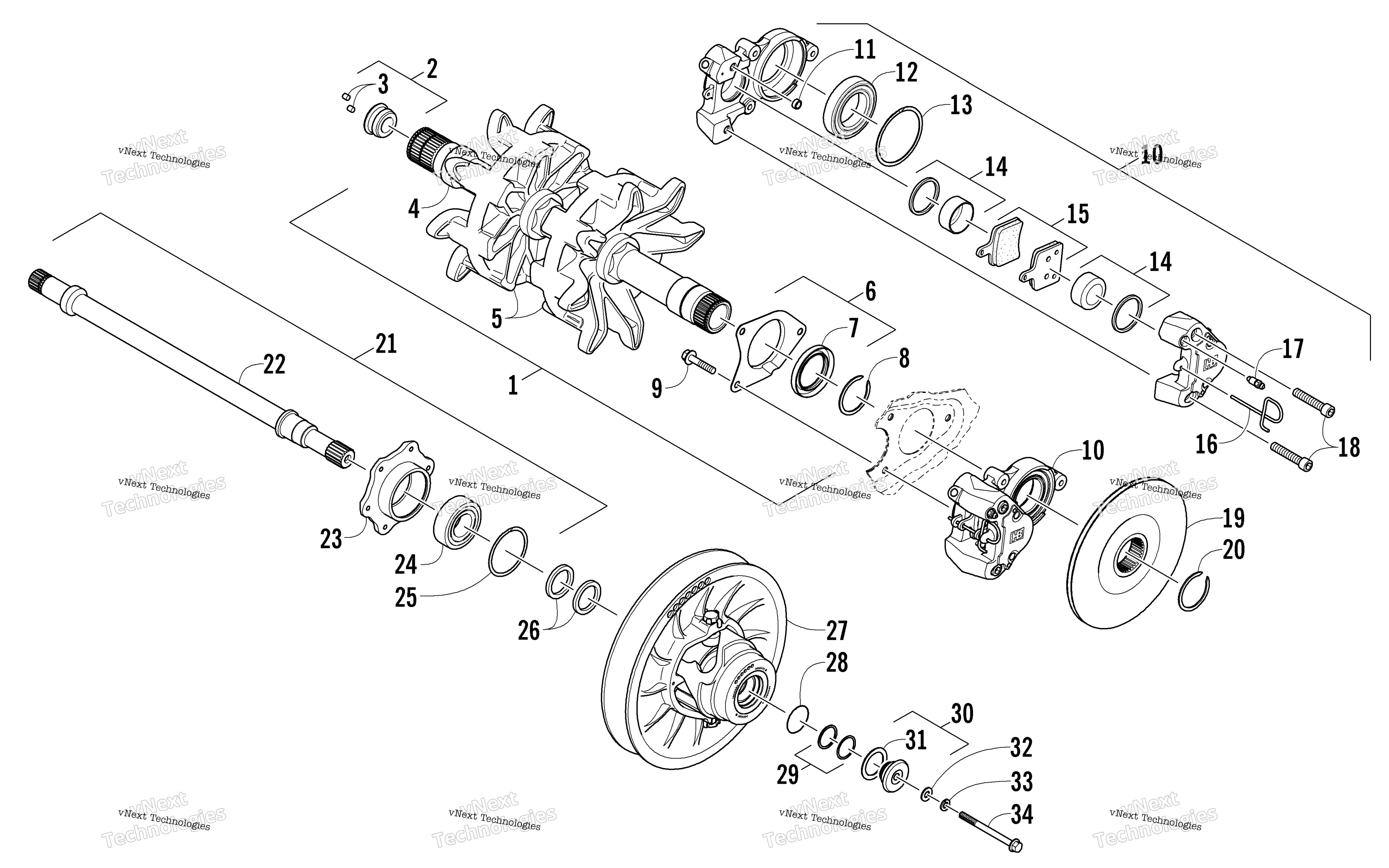

Схема привода Train Shafts And Brake Assemblies для XF 800 HIGH COUNTRY SNO PRO LTD BLACK (S2013XFHHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Track, Drive - Assembly (inc. 2-8) art. 0728-178
По запросу
2
Plug, Magnetic - Assembly (inc. 3) art. 1702-072
По запросу
3
Magnet art. 2602-211
По запросу
4
Driveshaft art. 2602-197
По запросу
5
Sprocket, Drive art. 1602-592
По запросу
6
Plate, Retaining - Seal (inc. 7) art. 1702-502
По запросу
7
Seal art. 1602-344
По запросу
8
Ring, Retaining art. 2602-233
По запросу
9
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
10
Caliper, Brake - Assembly (inc. 11-18) art. 2602-343
По запросу
11
Seal art. 2602-411
По запросу
12
Bearing art. 2602-198
от 1 035 ₽
13
Ring, Retaining art. 2602-280
По запросу
14
Поршень тормозного суппорта Arctic Cat art. 2602-410
По запросу
15
Тормозные колодки Yamaha / Arctic Cat art. 1702-245
от 2 041 ₽
16
Pin, Retaining art. 2602-409
По запросу
17
Fitting, Bleed art. 2602-408
По запросу
18
Screw, Cap art. 2602-412
По запросу
19
Диск тормозной Arctic Cat art. 2602-249
По запросу
20
Ring, Retaining art. 2602-473
По запросу
21
Shaft, Driven - Assembly (inc. 22-25) art. 1702-467
По запросу
22
Shaft, Driven art. 1702-467
По запросу
23
Hub, Bearing art. 2602-454
По запросу
24
Bearing art. 2602-247
от 3 830 ₽
Аналог
1 700 ₽
Требуется 1 шт.
Подписаться
Аналог
3 830 ₽
Требуется 1 шт.
25
Ring, Retaining art. 2602-236
По запросу
26
Washer, Shim (.090 in.) art. 0648-818
от 1 196 ₽
26
Washer, Shim (.060 in.) art. 0648-817
от 1 196 ₽
26
Washer, Shim (.030 in.) art. 0648-816
от 1 196 ₽
27
CLUTCH,DRIVEN-36, 202-284 BLUE-2 STRK art. 0637-442
По запросу
28
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
29
Шайба Arctic Cat art. 0648-716
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
29
Шайба Arctic Cat art. 0648-715
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
29
Шайба регулировочная ведомого вариатора Arctic Cat art. 0648-714
от 368 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
30
Грибок ведомого вариатора Arctic Cat art. 1702-114
от 3 002 ₽
31
Washer, Thrust art. 0648-788
от 3 002 ₽
32
Washer art. 8450-127
По запросу
33
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
34
Болт М8х1,25х100 Arctic Cat art. 8408-800
По запросу
