модель 2015 года
- Модель Bearcat 2000
- Код модели BEARCAT 2000 XT ORANGE (S2015BCDWTUSO)

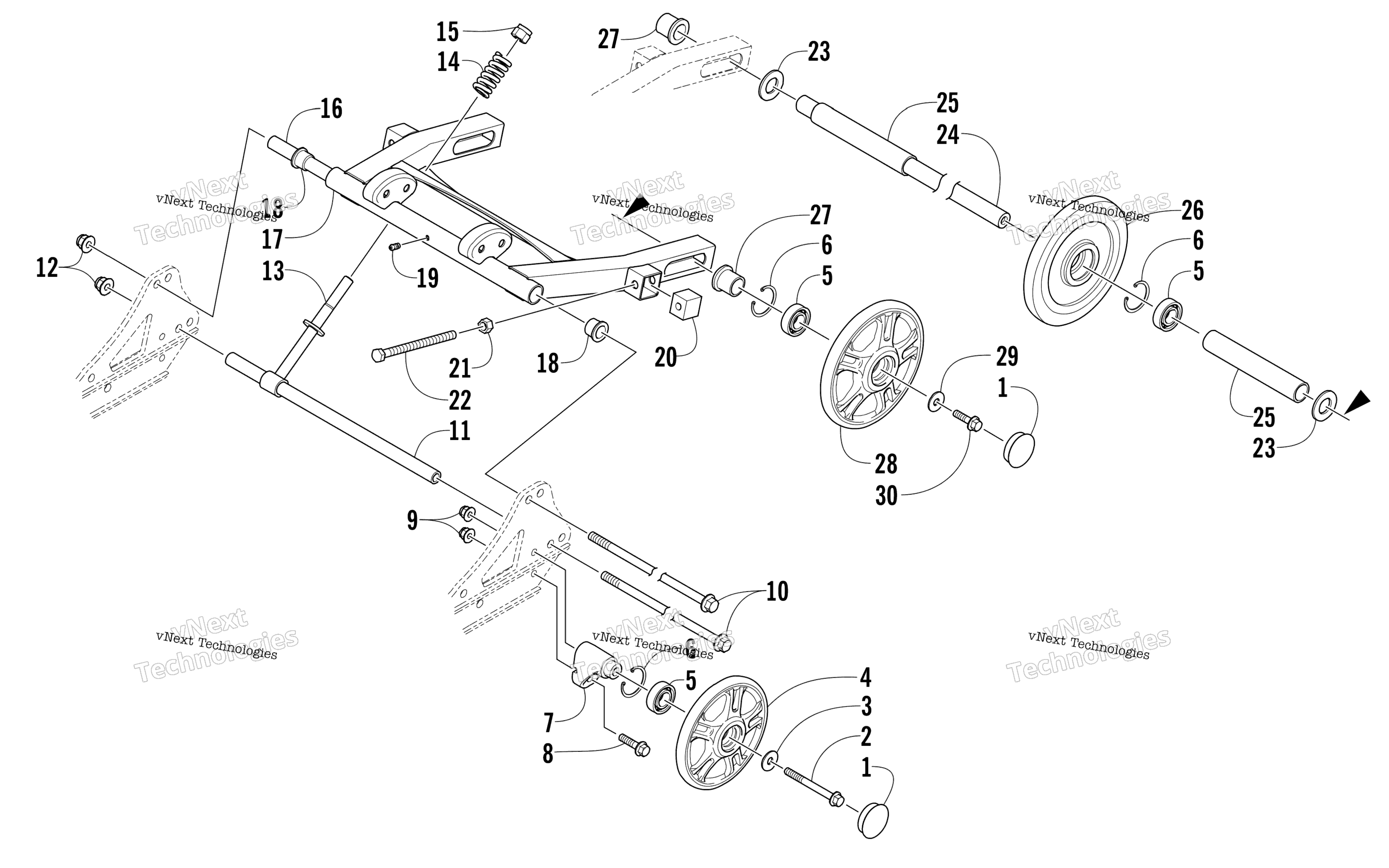

Схема Articulating Skid рама узла для BEARCAT 2000 XT ORANGE (S2015BCDWTUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
2
Болт Arctic Cat art. 8408-880
от 326 ₽
3
Шайба Arctic Cat art. 8450-133
от 116 ₽
4
Ролик гусеницы 143х20 мм Arctic Cat art. 3604-299
от 5 051 ₽
5
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
6
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
7
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
8
Screw, Cap art. 8408-830
По запросу
9
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
10
Болт Arctic Cat art. 2623-078
от 3 190 ₽
11
Axle art. 3604-463
По запросу
12
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
13
Rod, Adjuster art. 1704-958
По запросу
14
Пружина Arctic Cat art. 1704-785
По запросу
15
Nut, Lock art. 1623-965
от 2 618 ₽
16
Ось кронштейна амортизатора Arctic Cat art. 3604-429
от 4 179 ₽
17
Рычаг Arctic Cat art. 1704-956
По запросу
18
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
19
Фиттинг art. 1623-010
По запросу
20
Adjuster, Track art. 3604-427
По запросу
21
Гайка Arctic Cat art. 8042-486
от 263 ₽
22
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
23
Washer art. 0623-921
По запросу
24
Axle, Rear Wheel art. 3604-450
По запросу
25
Направляющая заднего натяжного ролика Arctic Cat art. 3604-451
По запросу
26
Ролик гусеницы 160х20 мм черный Arctic Cat art. 3604-049
По запросу
27
Bushing, Adjuster art. 3604-503
По запросу
28
Ролик гусеницы 162х20 мм белый Arctic Cat art. 3604-587
По запросу
29
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
30
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
Другие схемы модели
Articulating Skid рама узел
