модель 2015 года
- Модель Bearcat 2000
- Код модели BEARCAT 2000 XT ORANGE (S2015BCDWTUSO)

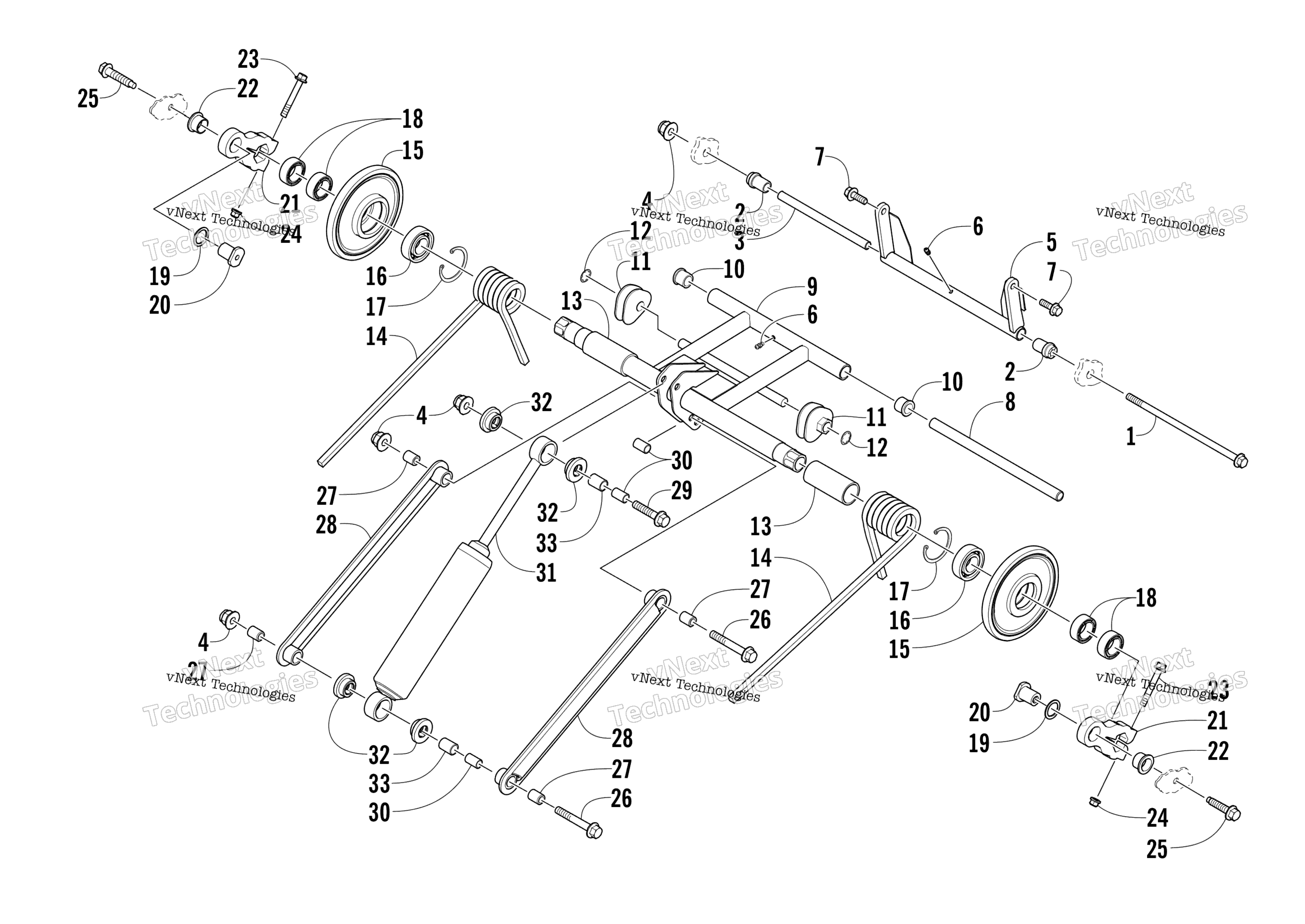

Схема задней части Suspension Rear Arm Assembly для BEARCAT 2000 XT ORANGE (S2015BCDWTUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 2623-078
от 3 190 ₽
2
Bushing art. 3604-286
По запросу
3
Axle art. 3604-441
По запросу
4
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
5
Arm, Rear - Black (inc. one No. 6) art. 1704-779
По запросу
6
Фиттинг art. 1623-010
По запросу
7
Screw, Cap art. 8408-041
По запросу
8
Axle art. 3604-440
По запросу
9
Arm, Idler - Hex (inc. 10 and one No. 6) art. 1704-928
По запросу
10
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
11
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
11
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
12
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
13
Sleeve, Spring art. 3604-288
По запросу
14
Пружина задняя левая ( пруток 11 мм ) Arctic Cat art. 1704-853
По запросу
14
Пружина задняя правая ( пруток 11 мм )Arctic Cat art. 1704-852
По запросу
15
Ролик гусеницы 180х30мм Arctic Cat art. 3604-264
По запросу
16
Bearing art. 3604-257
от 500 ₽
17
Ring, Retaining art. 3604-256
По запросу
18
Spacer, Pivot - Idler Arm art. 3604-289
По запросу
19
Шайба Arctic Cat art. 1604-187
от 368 ₽
20
Втулка подвески Arctic Cat art. 3604-979
По запросу
21
Pivot - Idler Arm (inc. 22-24) art. 1704-627
По запросу
22
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
23
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
24
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
25
Screw, Cap art. 1623-836
По запросу
26
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
27
Axle, Link art. 3604-330
По запросу
28
Link, Rear Shock art. 0704-929
По запросу
29
Болт M10X1.25X50 Arctic Cat art. 8408-050
По запросу
30
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
31
Амортизатор Arctic Cat art. 3604-442
от 10 194 ₽
32
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
33
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
