модель 2015 года
- Модель Bearcat 2000
- Код модели BEARCAT 2000 XT ORANGE (S2015BCDWTUSO)

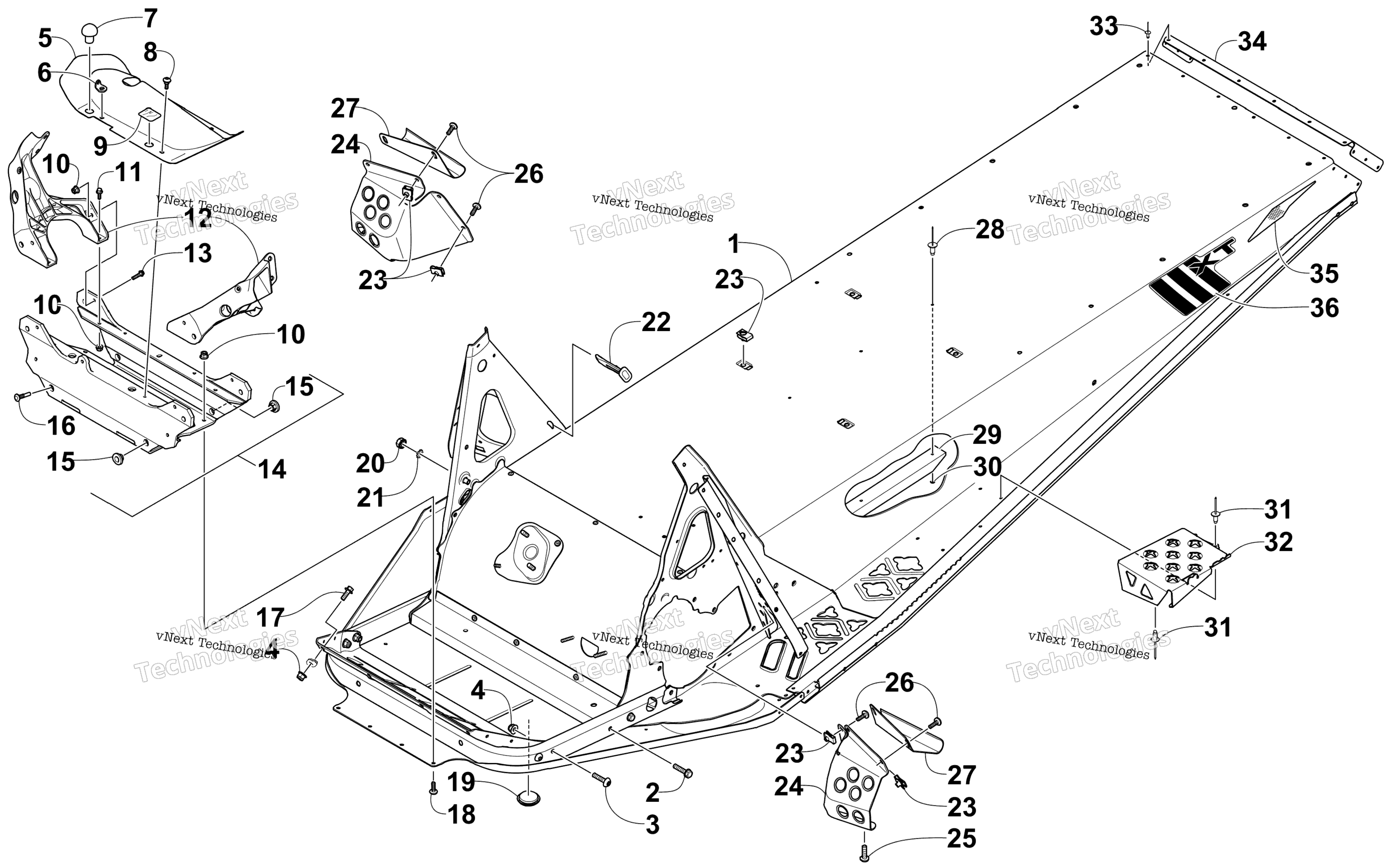

Схема шасси Assembly для BEARCAT 2000 XT ORANGE (S2015BCDWTUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly (inc. 2-3 and four No. 4) art. 1707-332
По запросу
2
Screw, Cap art. 1623-428
По запросу
3
Screw, Cap art. 8476-835
По запросу
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
5
Close-Off, Front End art. 4706-300
По запросу
6
Bracket, Retaining art. 4606-770
По запросу
7
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
8
Винт Arctic Cat art. 8476-616
По запросу
9
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
Болт Arctic Cat art. 8408-620
от 190 ₽
12
Frame, Mounting - Shock - Right art. 0607-806
По запросу
12
Frame, Mounting - Shock - Left art. 0607-807
По запросу
13
Болт Arctic Cat art. 8408-625
от 116 ₽
14
Bracket, Mounting - Front Suspension (inc. 15-16) art. 1707-170
По запросу
15
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
16
Bolt, Ribbed art. 1623-443
По запросу
17
Болт Arctic Cat art. 8408-820
от 110 ₽
18
Болт Arctic Cat art. 8476-620
По запросу
19
Пробка Arctic Cat art. 1623-625
от 221 ₽
20
Nut art. 0623-038
от 110 ₽
21
Washer, Lock art. 8053-212
По запросу
22
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
22
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
23
Клипса Arctic Cat art. 0423-577
от 168 ₽
24
Shield, Toe - Right art. 3606-710
По запросу
24
Shield, Toe - Left art. 3606-711
По запросу
25
Screw, Machine art. 8471-620
По запросу
26
Screw, Machine art. 8471-616
По запросу
27
Bracket, Toe Hook - Right art. 3606-920
По запросу
27
Bracket, Toe Hook - Left art. 3606-921
По запросу
28
Rivet art. 8060-510
По запросу
29
Wearstrip, Tunnel art. 4706-508
По запросу
30
Washer, Flat art. 0123-149
По запросу
31
Заклепка Arctic Cat art. 8060-686
от 116 ₽
32
Подножка левая Arctic Cat art. 5606-581
от 4 179 ₽
32
Подножка правая Arctic Cat art. 5606-580
от 4 179 ₽
33
Rivet art. 8060-682
По запросу
34
End Cap, Tunnel art. 5606-515
По запросу
35
Decal, Reflector - Right - Red art. 6611-688
По запросу
35
Decal, Reflector - Left - Red art. 6611-689
По запросу
36
Decal, Tunnel - Right art. 1621-248
По запросу
36
Decal, Tunnel - Left art. 1621-249
По запросу
