модель 2015 года
- Модель Bearcat 2000
- Код модели BEARCAT 2000 XT ORANGE (S2015BCDWTUSO)

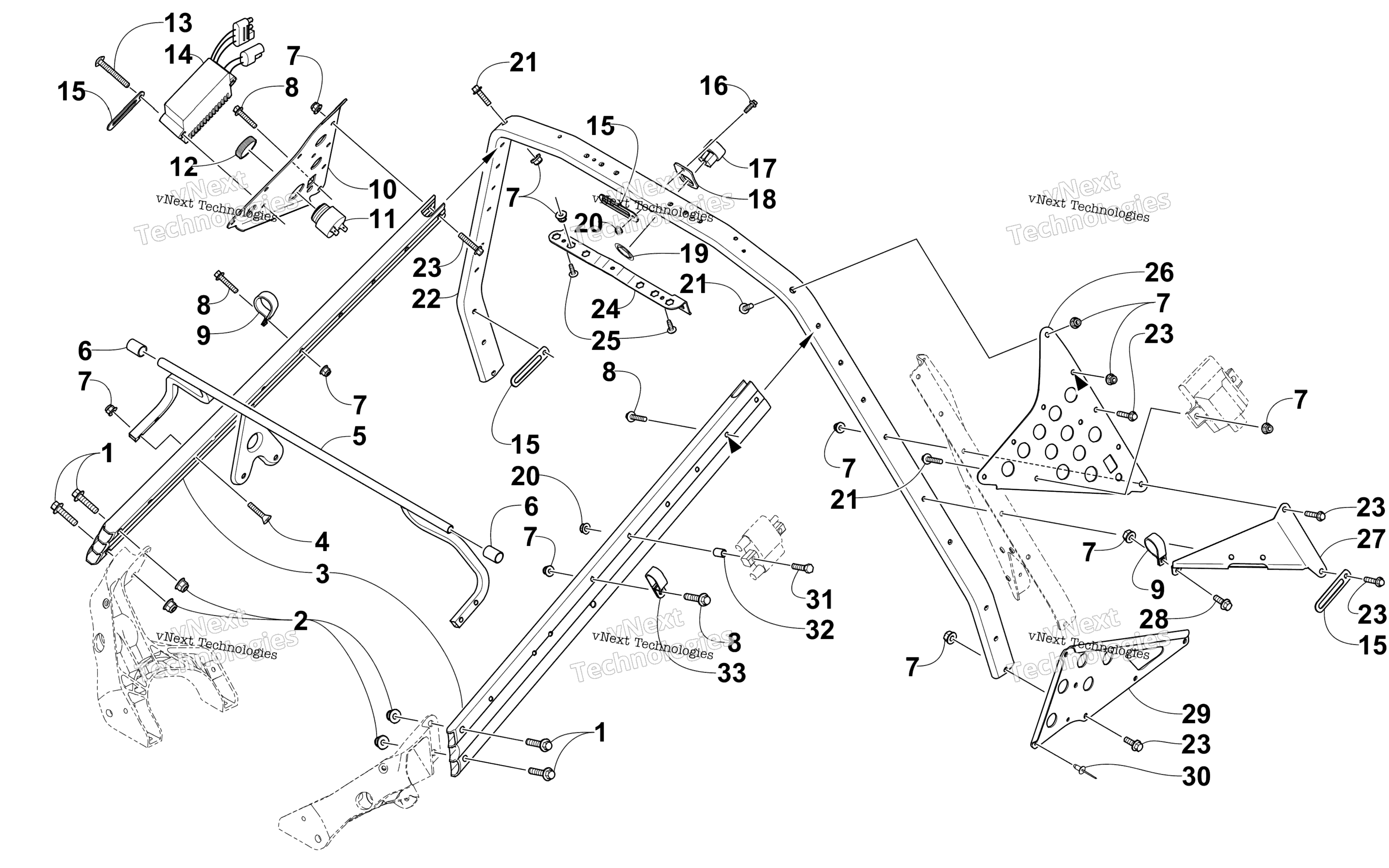

Схема рулевого управления Support Assembly для BEARCAT 2000 XT ORANGE (S2015BCDWTUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
2
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
3
Frame, Upper - Front art. 0607-919
По запросу
4
Screw, Machine art. 1623-776
По запросу
5
Bracket, Support - Headlight art. 4706-255
По запросу
6
Spacer art. 1623-900
По запросу
7
Гайка Arctic Cat art. 8427-602
от 116 ₽
8
Болт Arctic Cat art. 8408-635
от 110 ₽
9
Clamp art. 1623-722
По запросу
10
Gusset, Steering Support - Right art. 0607-922
По запросу
11
Alarm, Reverse (inc. 12) art. 0630-243
По запросу
12
Ring, Retaining art. 0630-017
По запросу
13
Screw, Machine art. 8476-650
По запросу
14
Regulator/Rectifier art. 0630-321
от 8 916 ₽
15
Зажим Arctic Cat art. 1623-984
По запросу
16
Screw, Cap art. 8408-516
По запросу
17
Bushing, Recoil Starter art. 0116-469
По запросу
18
Bracket, Recoil Bushing art. 0605-267
По запросу
19
Nut, Push - 0.850 x 1.20" art. 1623-841
По запросу
20
Nut, Lock art. 8427-502
По запросу
21
Болт Arctic Cat art. 8408-625
от 116 ₽
22
Support, Steering art. 0605-964
По запросу
23
Screw, Cap art. 8408-630
По запросу
24
Plate, Nut art. 5606-137
По запросу
25
Screw, Self-Tapping art. 0623-574
По запросу
26
Gusset, Steering Support - Left art. 0607-903
По запросу
27
Bracket, Support - Belt Guard art. 4606-908
По запросу
28
Болт Arctic Cat art. 8408-620
от 190 ₽
29
Bracket, Footrest - Left art. 3606-745
По запросу
29
Bracket, Footrest - Right art. 3606-744
По запросу
30
Заклепка Arctic Cat art. 8060-686
от 116 ₽
31
SCREW, CAP-HH-M5X.8X60 art. 8402-560
По запросу
32
Spacer art. 1623-612
По запросу
33
Clamp, Routing art. 1623-762
По запросу
