модель 2015 года
- Модель Bearcat 5000
- Код модели BEARCAT 5000 XT BLUE (S2015BCNWTUSL)

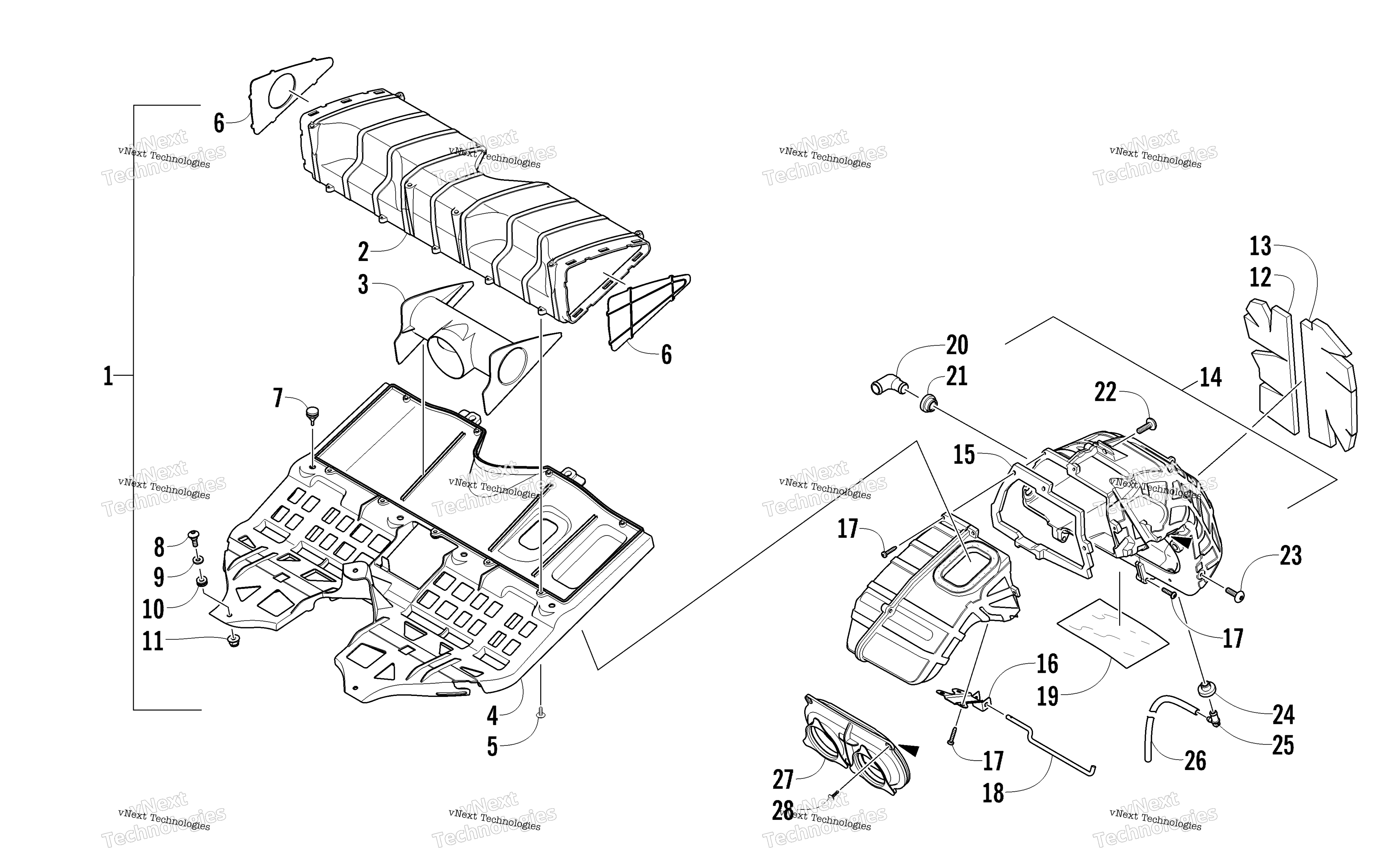

Схема Воздушный Silencer узла для BEARCAT 5000 XT BLUE (S2015BCNWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Intake, Support - Assembly (inc. 2-5) art. 0770-805
По запросу
2
Intake, Support - Top art. 1670-732
По запросу
3
Resonator, Top - Plenum art. 1670-828
По запросу
4
Intake, Support - Bottom art. 1670-980
По запросу
5
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
6
Cover, Top Plenum - Right art. 1670-830
По запросу
6
Cover, Top Plenum - Left art. 1670-831
По запросу
7
Grommet art. 4606-276
По запросу
8
Болт Arctic Cat art. 0423-356
от 168 ₽
9
Washer art. 8050-212
По запросу
10
Grommet art. 4606-275
По запросу
11
Гайка Arctic Cat art. 8427-602
от 116 ₽
12
Foam, Air Silencer - Right art. 0617-542
По запросу
13
Foam, Air Silencer - Left art. 0617-543
По запросу
14
Silencer, Air - Assembly (inc. 15-18) art. 0770-951
По запросу
15
Seal art. 2670-209
По запросу
16
Bracket, Latch art. 2670-208
По запросу
17
Screw, Machine art. 1623-934
По запросу
18
Pin, Retaining art. 1623-910
По запросу
19
Foil, Protective art. 0619-206
По запросу
20
Fitting, Elbow art. 1670-784
По запросу
21
Grommet art. 1670-785
По запросу
22
Screw, Self-Tapping art. 1623-609
По запросу
23
Винт Arctic Cat art. 0423-557
от 110 ₽
24
Grommet art. 1670-325
По запросу
25
Fitting, Elbow art. 1670-324
По запросу
26
Hose - Green - 100 ft art. 0610-693
По запросу
26
Трубка зеленая Arctic Cat art. 0610-692
По запросу
27
Boot, Dual Intake art. 2670-024
По запросу
28
Clip, Retaining art. 0623-165
По запросу
