модель 2015 года
- Модель Bearcat 5000
- Код модели BEARCAT 5000 XT BLUE (S2015BCNWTUSL)

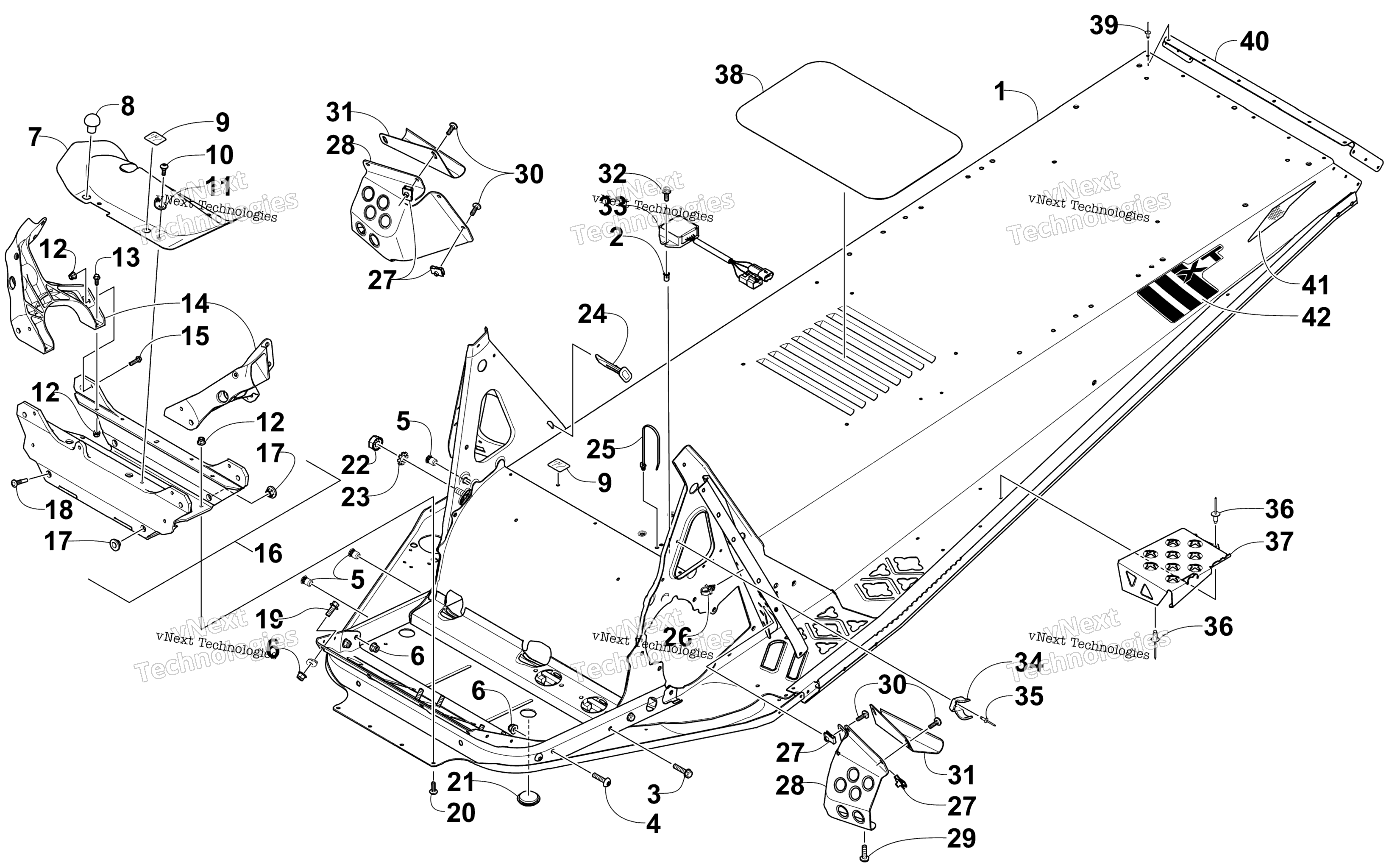

Схема шасси Assembly для BEARCAT 5000 XT BLUE (S2015BCNWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Chassis Assembly (inc. 2-5 and four No. 6) art. 1707-629
По запросу
2
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
3
Screw, Cap art. 1623-428
По запросу
4
Screw, Cap art. 8476-835
По запросу
5
Insert art. 0423-391
По запросу
6
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
7
Close-Off, Front End art. 4706-300
По запросу
8
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
9
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
10
Винт Arctic Cat art. 8476-616
По запросу
11
Bracket, Retaining art. 4606-770
По запросу
12
Гайка Arctic Cat art. 8427-602
от 116 ₽
13
Болт Arctic Cat art. 8408-620
от 190 ₽
14
Frame, Mounting - Shock - Left art. 0607-807
По запросу
14
Frame, Mounting - Shock - Right art. 0607-806
По запросу
15
Болт Arctic Cat art. 8408-625
от 116 ₽
16
Bracket, Mounting - Front Suspension (inc. 17-18) art. 1707-170
По запросу
17
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
18
Bolt, Ribbed art. 1623-443
По запросу
19
Болт Arctic Cat art. 8408-820
от 110 ₽
20
Болт Arctic Cat art. 8476-620
По запросу
21
Пробка Arctic Cat art. 1623-625
от 221 ₽
22
Nut art. 0623-038
от 110 ₽
23
Washer, Lock art. 8053-212
По запросу
24
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
24
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
25
Tie, Cable - Push Mount art. 0623-677
По запросу
26
Clip, Routing Optional art. 0623-101
По запросу
27
Клипса Arctic Cat art. 0423-577
от 168 ₽
28
Shield, Toe - Right art. 3606-710
По запросу
28
Shield, Toe - Left art. 3606-711
По запросу
29
Screw, Machine art. 8471-620
По запросу
30
Screw, Machine art. 8471-616
По запросу
31
Bracket, Toe Hook - Left art. 3606-921
По запросу
31
Bracket, Toe Hook - Right art. 3606-920
По запросу
32
Screw, Cap art. 8408-516
По запросу
33
Реле регулятор Arctic Cat art. 0630-255
от 10 730 ₽
34
Bracket, Mounting - Fuel Filter art. 1670-826
По запросу
35
RIVET,BLIND-DH AA66 BLK art. 8060-628
По запросу
36
Заклепка Arctic Cat art. 8060-686
от 116 ₽
37
Подножка правая Arctic Cat art. 5606-580
от 4 179 ₽
37
Подножка левая Arctic Cat art. 5606-581
от 4 179 ₽
38
Mat, Rack art. 5606-514
По запросу
39
Rivet art. 8060-682
По запросу
40
End Cap, Tunnel art. 5606-515
По запросу
41
Decal, Reflector - Right - Red art. 6611-688
По запросу
41
Decal, Reflector - Left - Red art. 6611-689
По запросу
42
Decal, Tunnel - Right art. 1621-264
По запросу
42
Decal, Tunnel - Left art. 1621-265
По запросу
