модель 2015 года
- Модель Bearcat 5000
- Код модели BEARCAT 5000 XT BLUE (S2015BCNWTUSL)

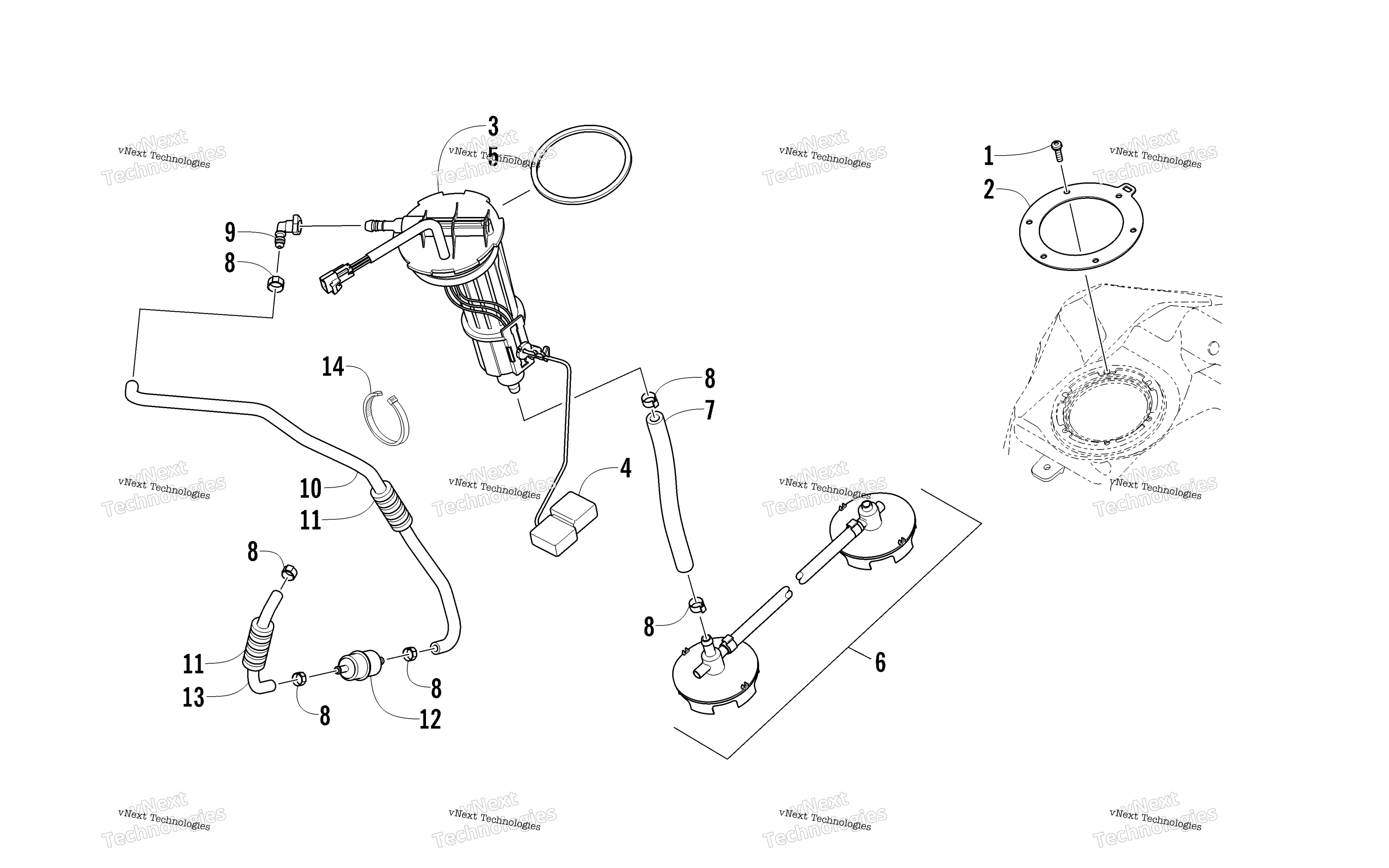

Схема топливной системы Pump Assembly для BEARCAT 5000 XT BLUE (S2015BCNWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Self-Tapping art. 0423-898
По запросу
2
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
3
Бензонасос Arctic Cat art. 2670-051
По запросу
4
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
5
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
6
Pickup, Fuel - Assembly (inc. 7 and one No. 8) art. 2670-054
от 1 464 ₽
Аналог
1 464 ₽
Требуется 1 шт.
7
Hose, Fuel - 10 ft art. 0610-971
По запросу
8
Clamp, Hose art. 0610-563
По запросу
9
Переходник art. 1670-878
По запросу
10
Hose, Gasline art. 0610-812
По запросу
11
Conduit, Flexible - 5 ft art. 0619-776
По запросу
12
Топливный фильтр Arctic Cat art. 1670-825
По запросу
13
Hose, Gasline art. 0610-706
По запросу
14
Зажим Arctic Cat art. 0123-788
По запросу
14
Tie, Cable - Reusable art. 0623-751
По запросу
