модель 2015 года
- Модель Bearcat 5000
- Код модели BEARCAT 5000 XT BLUE (S2015BCNWTUSL)

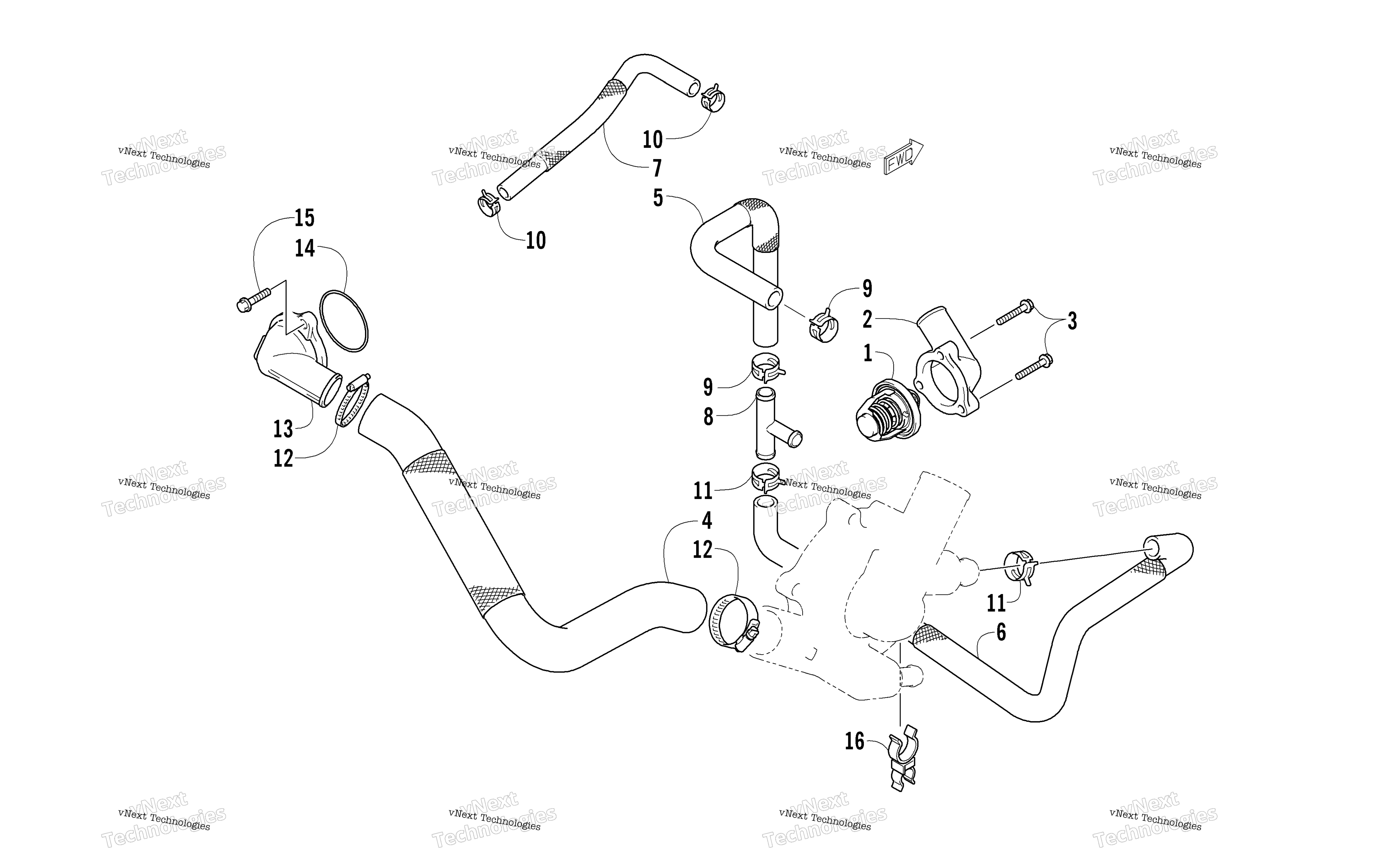

Схема системы охлаждения Hose Assembly для BEARCAT 5000 XT BLUE (S2015BCNWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Термостат Arctic Cat art. 3007-182
По запросу
2
Cap, Thermostat (U.S.) art. 3003-924
По запросу
3
Screw, Cap art. 3007-369
По запросу
4
Hose, Inlet art. 3007-513
По запросу
5
Hose, Bypass - No. 1 art. 3007-184
По запросу
6
Hose, Bypass - No. 2 art. 3007-514
По запросу
7
Hose, Bypass - No. 3 art. 3007-186
По запросу
8
Fitting, Hose art. 3007-187
По запросу
9
Clamp, Hose - No. 1 art. 3007-188
По запросу
10
Clip, Water Bypass Hose - No. 3 art. 3007-189
По запросу
11
Clip art. 3008-488
По запросу
12
Clamp, Hose art. 3007-857
По запросу
13
Fitting, Hose art. 3007-190
По запросу
14
ORING,ID44.12 X CS2.62 art. 0830-173
По запросу
15
Bolt, Water Inlet Connector art. 3007-515
По запросу
16
Clip, Retaining art. 3007-516
По запросу
Другие схемы модели
Система охлаждения Hose Assembly
