модель 2015 года
- Модель Bearcat 5000
- Код модели BEARCAT 5000 XT LTD BLACK (S2015BCNWLUSB)

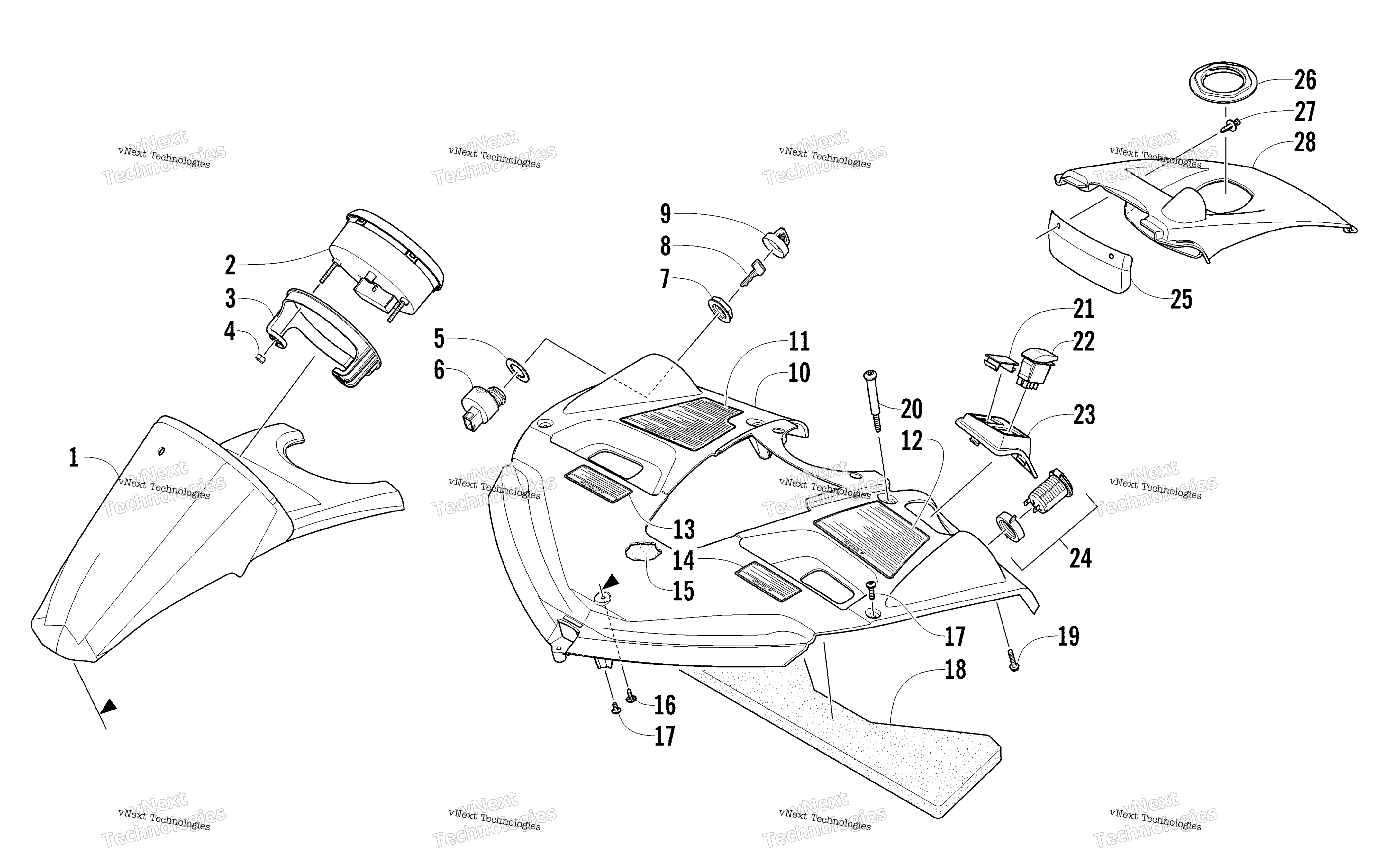

Схема консоли Assembly для BEARCAT 5000 XT LTD BLACK (S2015BCNWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Speedometer/Tachometer art. 4706-836
По запросу
2
Speedometer/Tachometer art. 0620-365
По запросу
3
Bracket, Retaining art. 0620-322
По запросу
4
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
5
Washer art. 0630-264
По запросу
6
Замок зажигания Arctic Cat art. 0609-911
от 3 563 ₽
Аналог
2 000 ₽
Требуется 1 шт.
Подписаться
7
Гайка замка зажигания Arctic Cat art. 0430-050
По запросу
8
Ключ зажигания Arctic Cat art. 0430-042
По запросу
8
Ключ зажигания Arctic Cat art. 0430-043
По запросу
9
Колпачок на ключ зажигания Arctic Cat art. 0430-054
от 1 552 ₽
10
Console Black (inc. 11-14) art. 2718-816
По запросу
11
Decal, Warning - French art. 8611-848
По запросу
12
Decal, Warning - English art. 8611-849
По запросу
13
Decal, Caution - French art. 7611-574
По запросу
14
Decal, Caution - English art. 7611-575
По запросу
15
Foam, Console - Front art. 0617-558
По запросу
16
Винт-саморез Arctic Cat art. 1623-129
По запросу
17
Screw, Self-Tapping art. 1623-618
По запросу
18
Foam, Console - Rear art. 0617-559
По запросу
19
Screw, Self-Tapping art. 0623-785
По запросу
20
Screw, Shoulder - TSTRH M6 x 1.0 x 80mm art. 1623-669
По запросу
21
Заглушка панели выключателей Arctic Cat art. 0409-070
от 310 ₽
22
Switch, Heated Seat art. 0609-836
По запросу
23
Housing, Switch/Console art. 5606-236
По запросу
24
Розетка 12V Arctic Cat art. 0641-897
По запросу
25
Panel, Close-Off art. 4706-363
По запросу
26
Nut, Retaining art. 6606-011
По запросу
27
Клипса Arctic Cat art. 0623-362
от 90 ₽
28
Close-Off, Handlebar art. 4706-697
По запросу
