модель 2015 года
- Модель Bearcat 5000
- Код модели BEARCAT 5000 XT LTD BLACK (S2015BCNWLUSB)

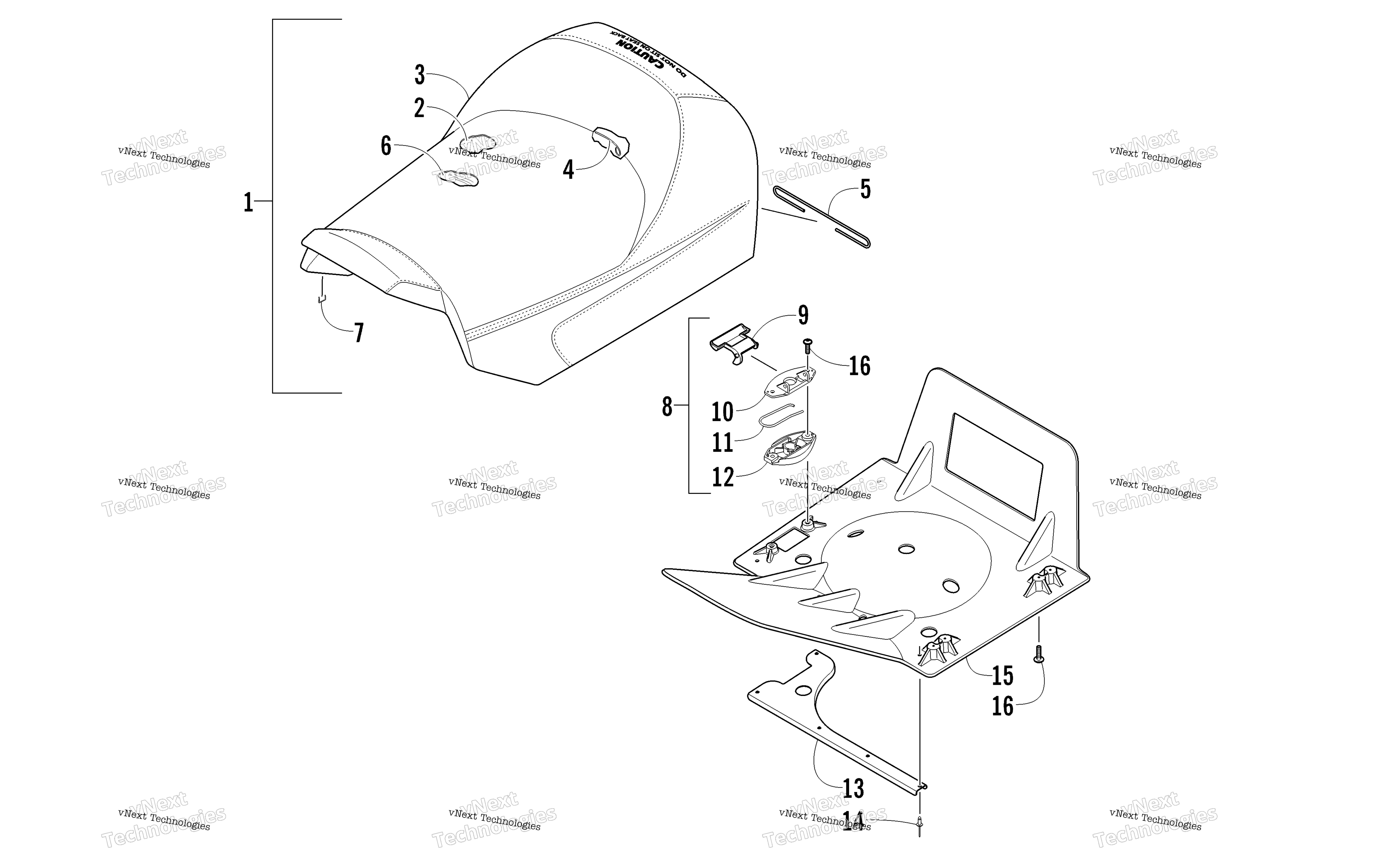

Схема передней части Seat Assembly для BEARCAT 5000 XT LTD BLACK (S2015BCNWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Seat Assembly - Front (inc. 2-15 and two No. 16) art. 5706-315
По запросу
2
Foam, Seat art. 4706-118
По запросу
3
Cover, Seat (inc. 4) art. 5706-314
По запросу
4
Wire, Seat art. 5606-378
По запросу
5
Wire, Seat art. 5606-379
По запросу
6
Pad, Seat Heater art. 0609-869
По запросу
7
Staple art. 0624-528
По запросу
8
Latch, Seat - Assembly (inc. 9-12) art. 2706-164
По запросу
9
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
10
COVER,LATCH-SEAT art. 1673-635
По запросу
11
CLIP,SPRING RETAINING-SS art. 0673-023
По запросу
12
BACK,LATCH-SEAT art. 1673-634
По запросу
13
Plate, Backing art. 4706-529
По запросу
14
Заклепка Arctic Cat art. 8060-686
от 116 ₽
15
Base, Seat art. 5606-371
По запросу
16
Screw, Self-Tapping art. 1623-609
По запросу
