модель 2015 года
- Модель Bearcat 5000
- Код модели BEARCAT 5000 XT LTD BLACK (S2015BCNWLUSB)

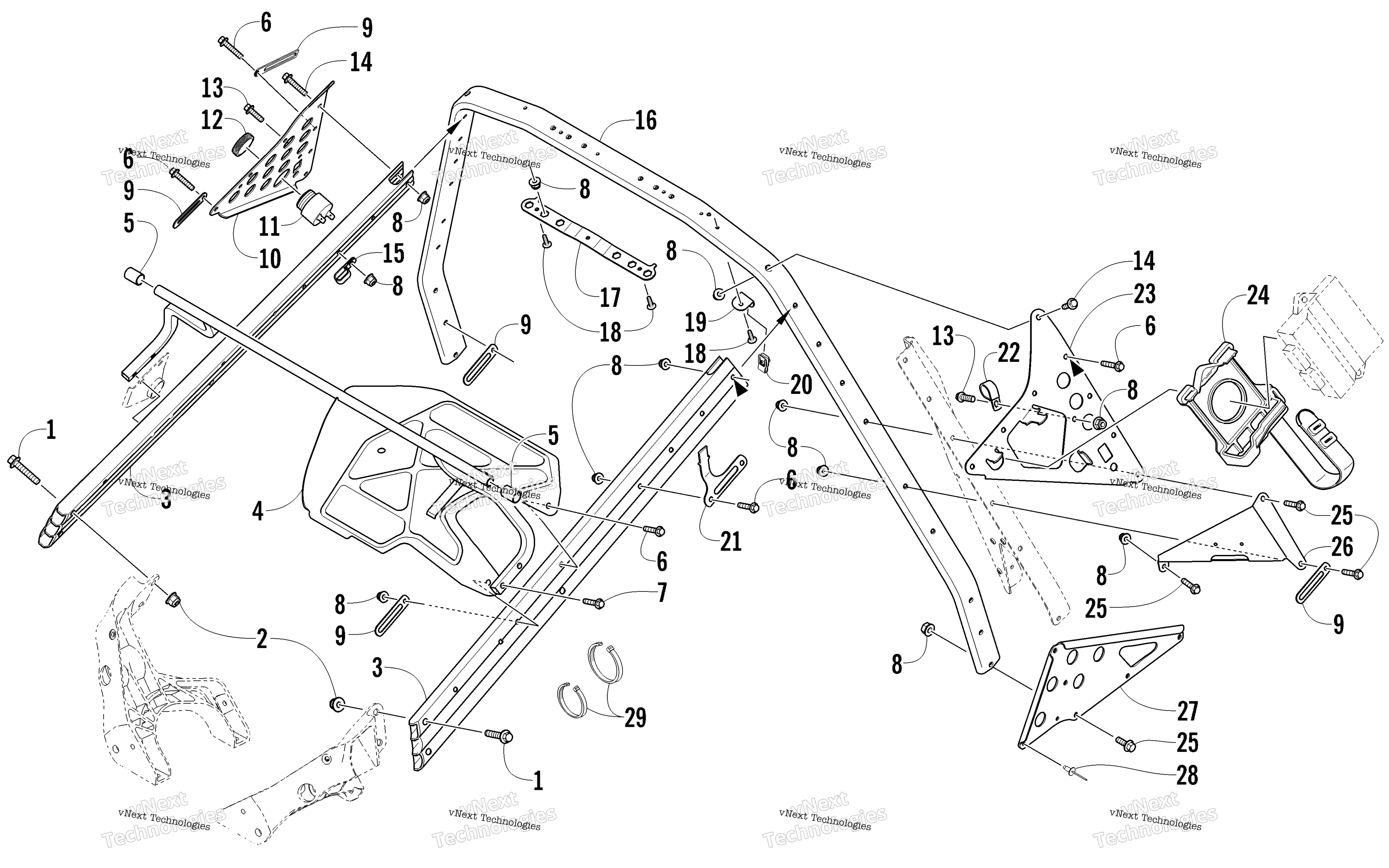

Схема рулевого управления Support Assembly для BEARCAT 5000 XT LTD BLACK (S2015BCNWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
2
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
3
Frame, Upper art. 0607-814
По запросу
4
Bracket, Support - Headlight w/Heat Shield art. 4706-568
По запросу
5
Spacer art. 1623-900
По запросу
6
Болт Arctic Cat art. 8408-635
от 110 ₽
7
SCREW,CAP-HFH M6X1.0X45 CL8.8 Z&Y art. 8408-645
По запросу
8
Гайка Arctic Cat art. 8427-602
от 116 ₽
9
Зажим Arctic Cat art. 1623-984
По запросу
10
Gusset, Steering Support - Right art. 0607-808
По запросу
11
Alarm, Reverse (inc. 12) art. 0630-243
По запросу
12
Ring, Retaining art. 0630-017
По запросу
13
Screw, Cap art. 8408-616
По запросу
14
Болт Arctic Cat art. 8408-625
от 116 ₽
15
Clamp, Routing art. 1623-762
По запросу
16
Support, Steering art. 0605-964
По запросу
17
Plate, Nut art. 5606-137
По запросу
18
Screw, Self-Tapping art. 0623-574
По запросу
19
Bracket, Mounting - Air Silencer art. 2670-015
По запросу
20
Клипса Arctic Cat art. 0423-577
от 168 ₽
21
Bracket, Mounting - MAP Sensor art. 4606-925
По запросу
22
Clamp, Tube-1" art. 0423-044
По запросу
23
Gusset, Steering Support - Left art. 1607-093
По запросу
24
Mount, ECU art. 0645-506
По запросу
25
Screw, Cap art. 8408-630
По запросу
26
Bracket, Support - Belt Guard art. 4606-908
По запросу
27
Bracket, Footrest - Left Black art. 3706-633
По запросу
27
Bracket, Footrest - Right Black art. 3706-632
По запросу
28
Заклепка Arctic Cat art. 8060-706
от 116 ₽
29
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
29
Зажим Arctic Cat art. 0123-788
По запросу
